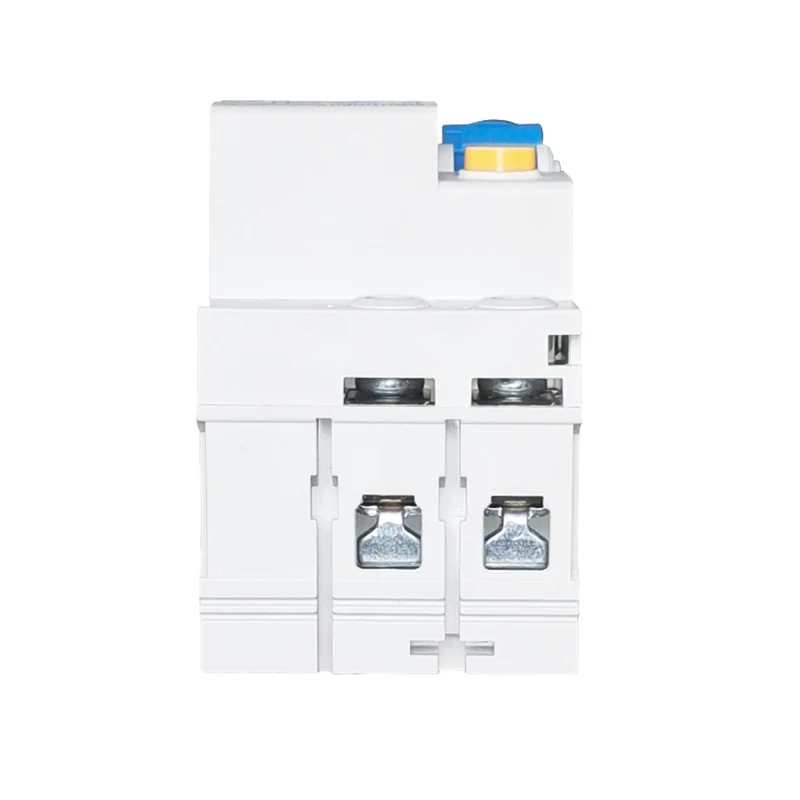

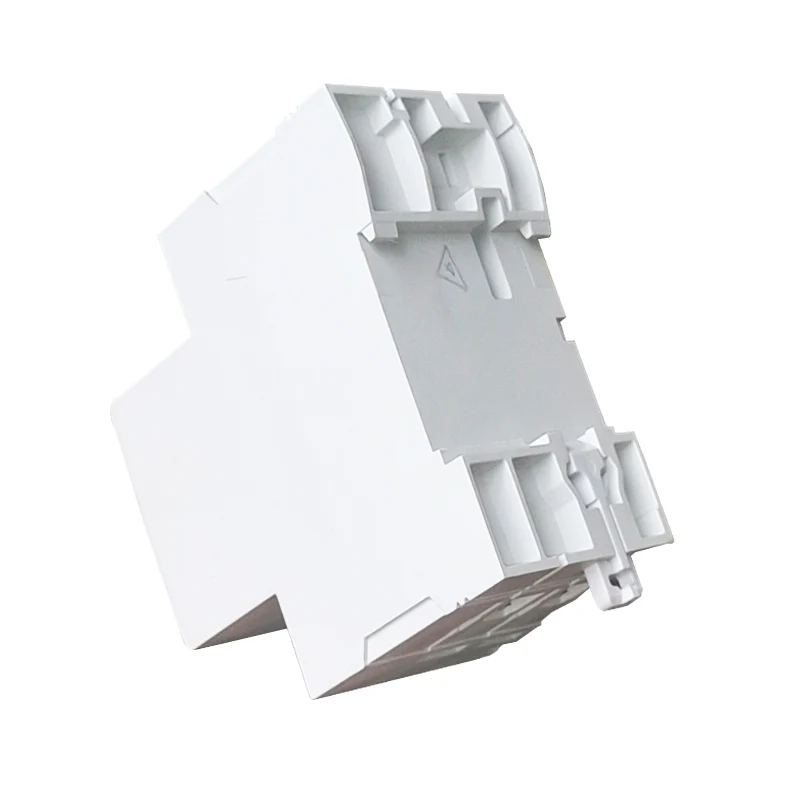

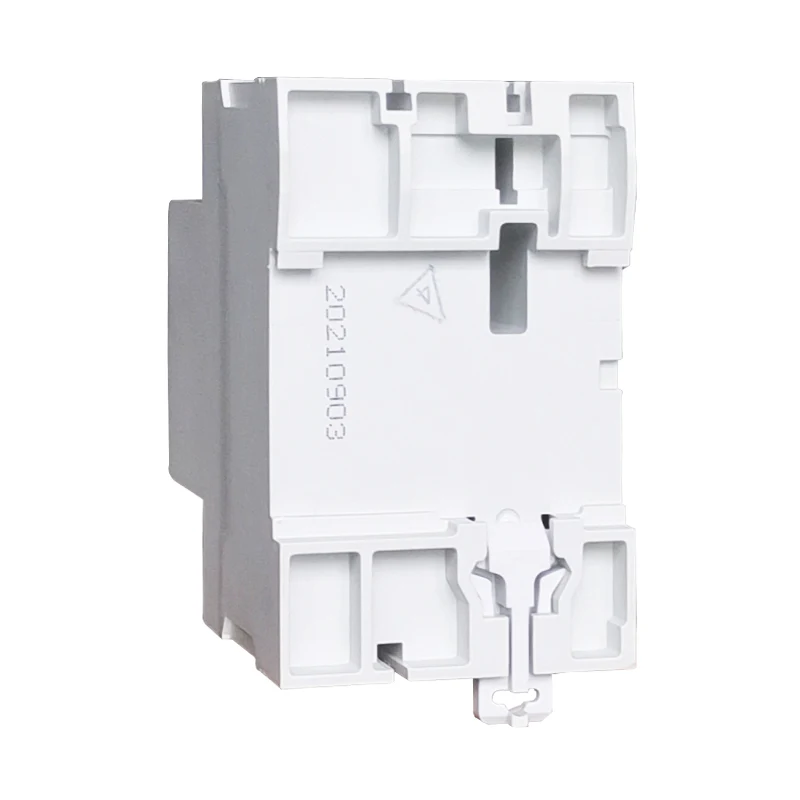

RCCB B Modelo de interruptor de corrente residual

O modelo de corrente residual RCCB B protexe en caso de corrente de falla contunuosa en redes trifásicas. Normalmente úsase no campo da estación de recarga, aparellos médicos e instrumentos, controladores e unidades de velocidade variable, cargas de batedores e inversores (DC) ... STID-B-BAC con IEC/EN61008-1 e IEC/en6223 estándar.

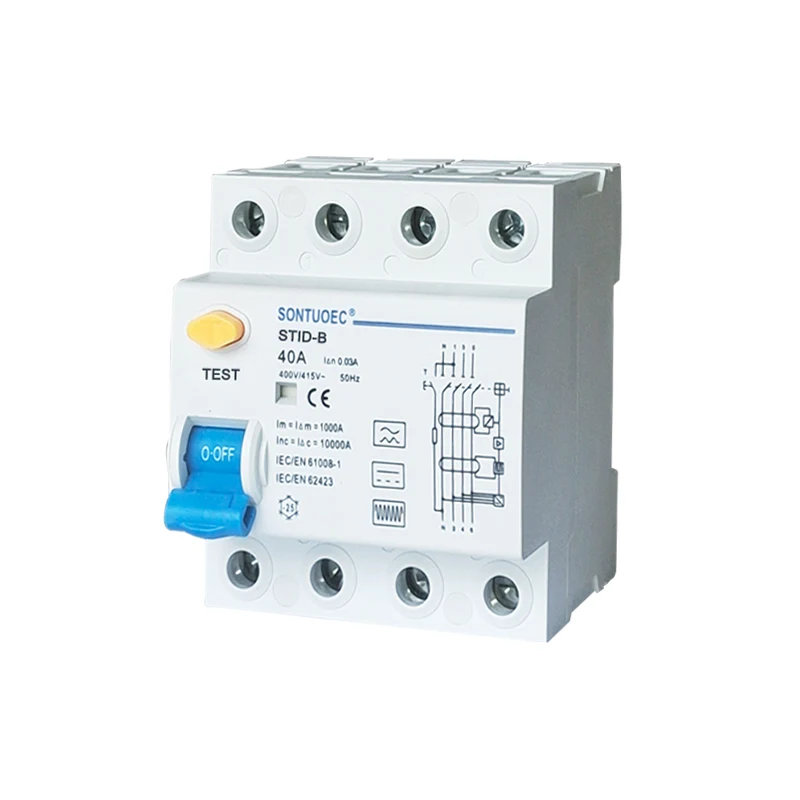

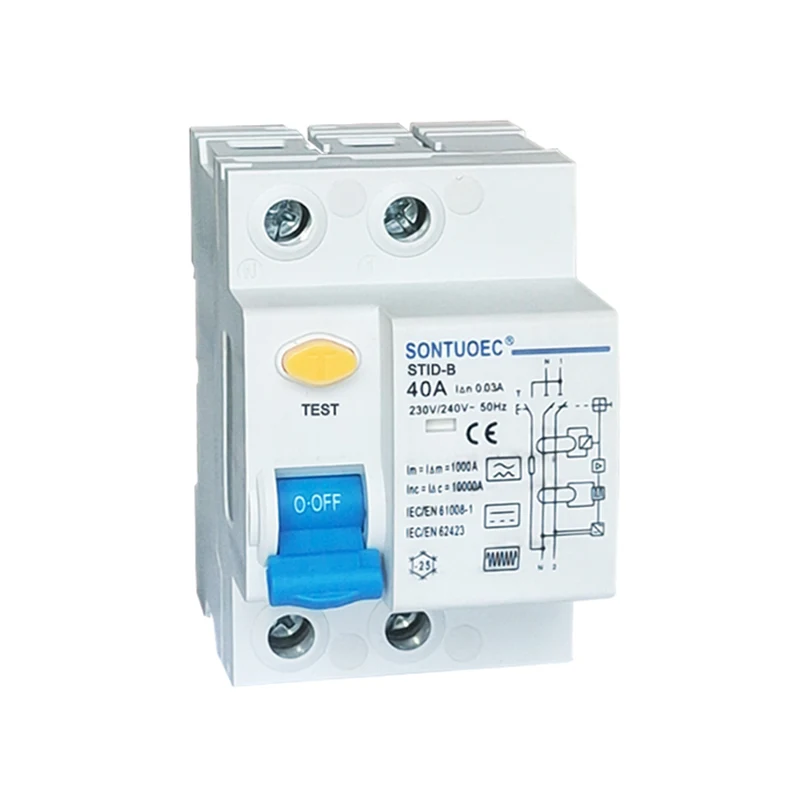

Modelo:STID-B

Enviar consulta

Descrición do produto

Eléctrico Característica	Estándar		IEC/EN62423 e IEC/EN61008-1
	Tipo (forma de onda da fuga de terra detida)		B
	Corrente clasificada en	A	25,40,63
	Postes	P	1p+n, 3p+n
	Tensión nominal UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Sensibilidade clasificada i n	A	0,03,0,1,0,3
	Tensión de illamento IU	V	500
	Clasificación de residuos e	A	500 (en = 25a/40a)
	Capacidade de ruptura I m	A	630 (en = 63a)
	Corrente de curtocircuíto i c	A	10000
	Fusible SCPD	A	10000
	Tempo de descanso baixo i n	s	≤0.1
	Frecuencia nominal	Hz	50
	Tensión de soporte de impulso nominal (1,2/5,0) UIMP	V	4000
Mechanicai Características	Tensión de proba dieléctrica en Ind. Fred. por 1 min	kv	2.5
	Grao de contaminación		2
	Vida eléctrica		2000
	Mechanicai iife		10000
	Indicador de corrente de falla		Si
	Título de protección		IP20
	Temperatura ambiente (coa media diaria de 35)	ºC	-40 ~+55ºC
	Temperatura de almacenamento	ºC	-40 ~+70ºC

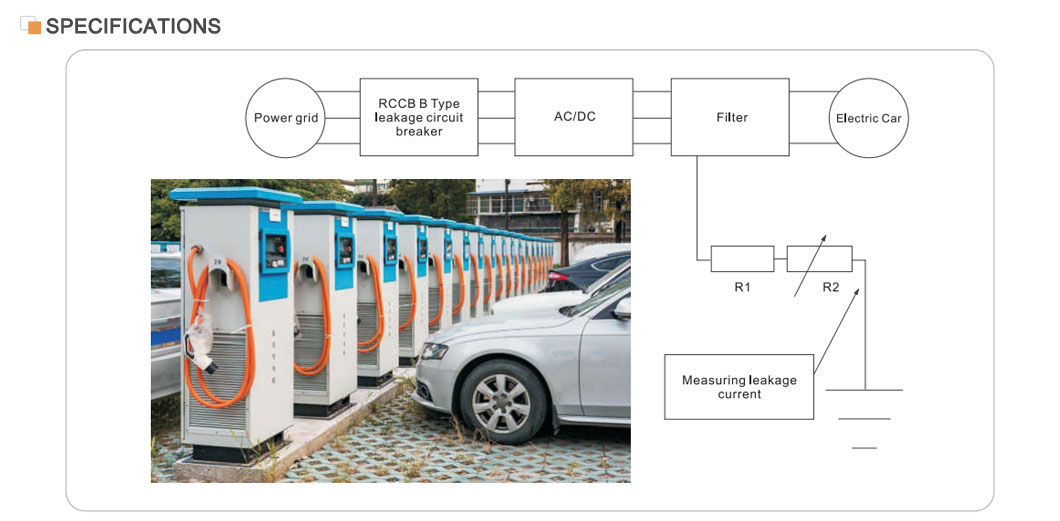

O interruptor de corrente residual do modelo RCCB B Stid-B é adecuado para o tipo A e tamén é adecuado para suavizar as correntes residuais de corrente continua, correntes residuais de corrente continua que poden xurdir de circuítos rectificadores e correntes residuais de alta frecuencia. Ofrece protección en caso de correntes de falla continuas en redes trifásicas. Stid-B úsase habitualmente nos campos de estacións de carga, equipos e instrumentos médicos, controladores e unidades de velocidade variable, cargadores de batería e inversores (DC). Stid-B cumpre cos estándares IEC/EN61008 e IEC/EN62423.

Características principais

Corrente nominal: 40A, adecuada para sistemas eléctricos de corrente máis grandes.

Protección das fugas: con alta sensibilidade e precisión, pode detectar a corrente de fuga e cortar a fonte de alimentación en moi pouco tempo.

Rendemento de seguridade: axústase a normas internacionais como IEC/EN61008.1 e GB16916.1, garantindo a seguridade e fiabilidade do produto.

Ámbito de aplicación: moi utilizado en edificios industriais, comerciais, altos e civís para proporcionar protección integral para o sistema eléctrico.

Principio de operación

O interruptor de corrente residual RCCB B está baseado no transformador de corrente de secuencia cero. Cada fase de conduta pasa por un transformador de corrente de secuencia cero, cuxo lado secundario está conectado a un detido electromagnético. En condicións normais, a suma vectorial das correntes de fase a través do transformador de corrente de secuencia cero é cero, polo que o fluxo a través do transformador é cero, a tensión de saída secundaria tamén é cero e o interruptor non funcionará. Non obstante, unha vez que a corrente de fuga aumenta e impulsa a tensión de saída secundaria para crecer a un certo nivel, a liberación electromagnética activa, impulsando o mecanismo de funcionamento para actuar e desconectar os contactos conectados á fonte de alimentación, realizando así a protección das fugas.

Selección e instalación

Selección: ao seleccionar un RCCB, deben considerarse parámetros como a tensión nominal, a corrente nominal, a corrente de acción de fuga e o tempo de acción do sistema eléctrico. Tamén é necesario seleccionar un RCCB adecuado segundo o tipo de protección requirida (por exemplo, protección de contacto directo ou protección de contacto indirecto).

Instalación: o RCCB debe instalarse no extremo entrante do sistema eléctrico ou nunha liña de rama para garantir a protección completa de todo o sistema eléctrico ou unha liña de rama específica. Durante a instalación, deberían observarse estrictamente normas e códigos relevantes para garantir unha conexión adecuada e un funcionamento fiable do RCCB.
