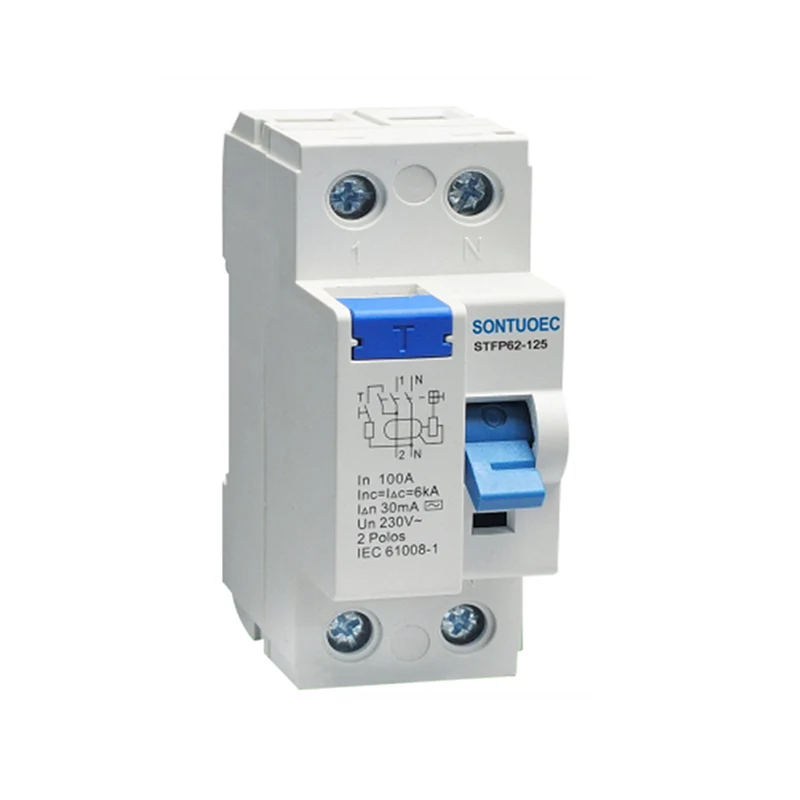

Magnética electrónica A tipo RCCB 125A/30MA

Magnético electrónico A tipo RCCB 125A/30MA é capaz de detectar correntes residuais en circuítos debido a fugas, curtocircuítos ou fallos do chan e cortar automaticamente os circuítos cando a corrente supera un limiar preestablecido, protexendo así a seguridade do persoal e dos equipos. O seu principio de traballo baséase no principio de indución electromagnética, cando a corrente residual pasa polo transformador, xerarase o fluxo magnético correspondente, que á súa vez desencadea o circuíto electrónico para realizar o procesamento do sinal e, en definitiva, controla a acción do mecanismo de liberación.

Modelo:STFP360-125

Enviar consulta

Descrición do produto

Modelo:	STFP360-125
Estándar:	IEC 61008-1
Características de corrente residual:	E, e
Polo nº:	2p, 4p
Corrente nominal:	16a, 25a, 32a, 40a, 63.80.100.125a
Tensión nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corrente de funcionamento residual nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Corrente de corrente non operada residual I ΔNO:	≤0.5iΔN
Corrente de curtocircuíto condicional clasificado Inc:	6000a
Curta de curtocircuíto residual clasificado IΔC actual:	6000a
Duración de disparo:	Tripping Instantane ≤0.1 segundos
Rango de corrente de disparo residual:	0,5iδn ~ iδn
Resistencia electro-mecánica:	4000 ciclos
Par de fixación:	2.0nm
Terminal de conexión:	Terminal de piares do terminal de parafuso con abrazadeira
Instalación:	Montaje de ferrocarril de 35 mm

Características principais

Alta sensibilidade e resposta rápida: os RCCB electromagnéticos poden detectar pequenas correntes residuais, normalmente inferiores a 30mA (valor exacto segundo as especificacións do produto) e cortan rapidamente o circuíto dentro duns milisegundos, evitando efectivamente os accidentes de choque eléctrico.

Protección electromagnética: en comparación cos RCCB puramente electrónicos, os RCCB electromagnéticos combinan o principio de indución electromagnética, que ten maior fiabilidade e estabilidade e pode funcionar normalmente en varios ambientes duros.

Multifuncionalidade: Algúns RCCB electromagnéticos tamén teñen sobrecarga, curtocircuíto e outras funcións de protección, que poden protexer de xeito exhaustivo a seguridade de circuítos e equipos.

Fácil de instalar e manter: os RCCB electromagnéticos adoitan adoptar deseño modular, estrutura compacta, fácil de instalar e fácil de realizar un mantemento e inspección de rutina.

Principio de operación

O principio de funcionamento do RCCB electromagnético baséase na lei de Kirchhoff, que afirma que a corrente de entrada é sempre igual á corrente de saída (no caso ideal). Cando hai unha fuga ou unha falla de terra no circuíto, parte da corrente flúe directamente á terra evitando a carga, creando unha corrente residual. Neste momento, o transformador detecta esta corrente desequilibrada e xera un fluxo magnético correspondente. Despois de que o fluxo magnético sexa procesado polo circuíto electrónico, desencadeará a acción do mecanismo de stripping, de xeito que o interruptor cortará rapidamente o circuíto.

Escenarios de aplicación

Os RCCB electromagnéticos son amplamente empregados nunha variedade de situacións nas que se require protección eléctrica, incluíndo pero sen limitarse a:

Edificios residenciais e comerciais: usado para protexer o equipo eléctrico e a seguridade persoal, evitando os accidentes de choque eléctrico e os incendios eléctricos.

Liñas de produción industrial: usado para protexer equipos eléctricos como motores, transformadores e outros equipos eléctricos do funcionamento normal, evitando os danos dos equipos e o tempo de inactividade debido á fuga e á sobrecarga.

Instalacións públicas: como hospitais, escolas, bibliotecas e outros lugares, usados para garantir o funcionamento seguro dos equipos eléctricos e o uso seguro da electricidade por parte do persoal.
