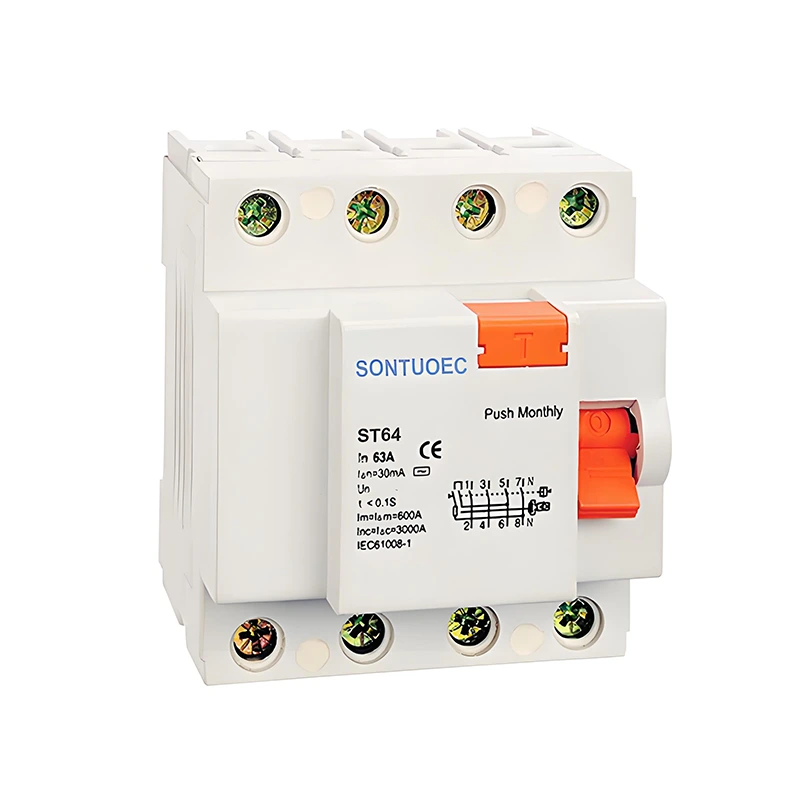

Interruptor de corrente residual de 4p 63A /30mA

O interruptor de corrente residual de 4p 63a /30mA é un interruptor de circuíto de corrente residual con catro polos (p), que ten unha corrente de 63a e unha corrente de acción residual (é dicir, a corrente de acción de fuga) de 30ma. accidentes de electrocución e incendios eléctricos.

Modelo:ST60

Enviar consulta

Descrición do produto

Estándar:	IEC 61008-1
Modelo:	ST60
Características de corrente residual:	E, e
Polo nº:	2p, 4p
Corrente nominal:	16a, 25a, 32a, 40a, 63a;
Tensión nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corrente de funcionamento residual nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Corrente de corrente non operada residual I ΔNO:	≤0.5iΔN
Corrente de curtocircuíto condicional clasificado Inc:	6000a
Curta de curtocircuíto residual clasificado IΔC actual:	6000a
Duración de disparo:	Tripping Instantane ≤0.1 segundos
Rango de corrente de disparo residual:	0,5iδn ~ iδn
Resistencia electro-mecánica:	4000 ciclos
Par de fixación:	2.0nm
Terminal de conexión:	Terminal de piares do terminal de parafuso con abrazadeira
Instalación:	Montaje de ferrocarril de 35 mm

Principio de operación

O principio de traballo do interruptor de corrente residual 4P 63A /30mA baséase no principio de indución electromagnética. Cando a corrente residual no circuíto supera o valor definido, xerarase un fluxo magnético proporcional á corrente residual e este fluxo impulsará o mecanismo de liberación a actuar, facendo que o interruptor cortase o circuíto rapidamente. Ao mesmo tempo, RCCB tamén ten unha función de protección de sobrecarga e curtocircuíto, cando a corrente no circuíto supera o valor nominal, tamén desencadea a acción do mecanismo de despoxación.

Características principais

Deseño de catro polos: 4p significa que o interruptor ten catro terminais, normalmente usados en circuítos trifásicos de catro fíos ou monofásicos, capaces de cortar todas as correntes de fase e cero (ou neutras) ao mesmo tempo.

Corrente de alta clasificación: a corrente clasificada 63A fai que o interruptor poida transportar cargas máis grandes, adecuado para a protección de equipos eléctricos de alta potencia.

Detección de fugas sensibles: a configuración actual de acción residual de 30mA é moi baixa, o que pode detectar rapidamente pequenas fugas no circuíto e cortar o circuíto no tempo para garantir a seguridade do persoal e dos equipos.

Seguro e fiable: RCCB adopta mecanismo de liberación avanzada e materiais de contacto con excelentes propiedades eléctricas e mecánicas, que poden asegurar o corte puntual do circuíto en caso de fallos como sobrecarga, circuíto curto e fugas para evitar accidentes.

Escenario da aplicación

4p 25a/30mA RCCB é amplamente utilizado en diversas situacións que requiren protección eléctrica, como:

Edificios residenciais e comerciais: usado para protexer o equipo eléctrico e a seguridade persoal, evitando os accidentes de choque eléctrico e os incendios eléctricos.

Liñas de produción industrial: usado para protexer equipos eléctricos como motores, transformadores e outros equipos eléctricos do funcionamento normal, evitando os danos dos equipos e o apagado por fugas, sobrecarga e outras razóns.

Instalacións públicas: como hospitais, escolas, bibliotecas e outros lugares, usados para garantir o funcionamento seguro dos equipos eléctricos e o uso seguro da electricidade por parte do persoal.
