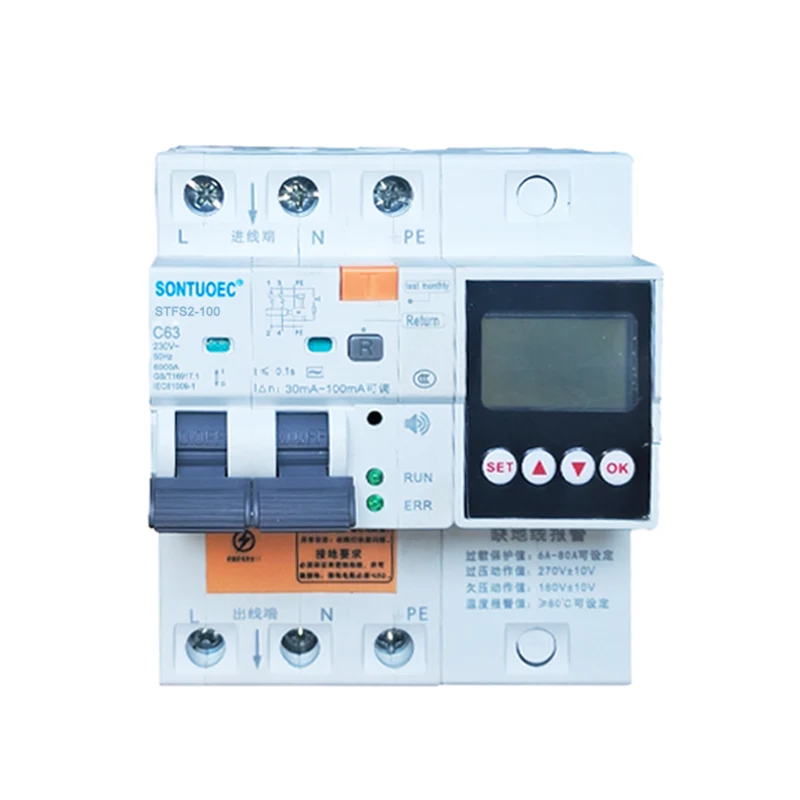

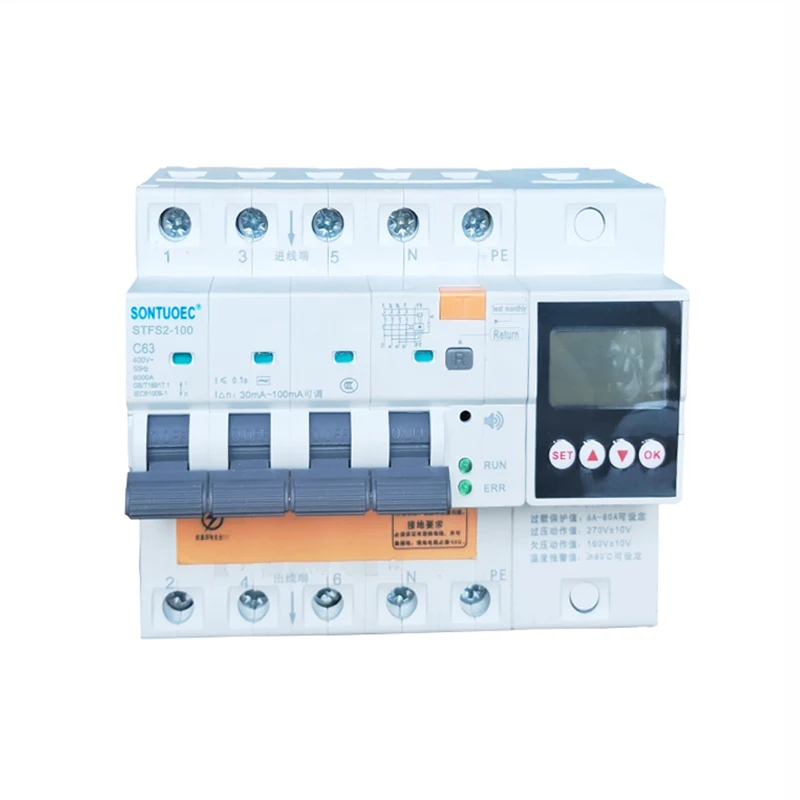

100A 2p 4p RCBO multifuncional

O RCBO multifuncional STSF2-100 100A 2p 4p é axeitado para AC 50/60Hz, clasificado nun circuíto cunha tensión de 230V-400V e unha corrente nominal de 100A, cando unha persoa está electrocutada ou a rede eléctrica ten fugas. Cando a fuga, a sobretensión e a subtensión alcanzan os valores establecidos, o interruptor de corrente residual pode funcionar rapidamente nun período de tempo moi curto cortar rapidamente a fonte de alimentación. Cando a temperatura de monitorización do interruptor de corrente residual alcanza o valor establecido, o cable de terra de monitorización non está conectado. Cando está conectado, o produto emite un son de alarma para protexer a seguridade do persoal e dos equipos eléctricos e pode evitar Evitar danos nos equipos causados pola sobretensión na rede eléctrica. Ten sobrecarga, curtocircuíto, fugas, sobretensión As funcións de protección de subtensión e sobretemperatura tamén se poden usar para acender e apagar dispositivos eléctricos de forma intermitente en circunstancias normais Circuítos de iluminación, especialmente indicados para sistemas de distribución de iluminación industrial e comercial. O produto ten un volume pequeno, unha estrutura compacta e unha mellor rendibilidade que outros produtos similares. Ten un fermoso aspecto, A alta capacidade de rotura fai que sexa unha boa opción para a distribución de enerxía doméstica. Este produto cumpre coas normas GB/T 16917.1 e IEC 61009-1 e obtivo a certificación CE.

Modelo:STFS2-100

Enviar consulta

Descrición do produto

Modelo	STFS2-100 Tipo eléctrico
Características das correntes residuais	AC
Estándar	IEC/EN 61009-1
Sensibilidade nominal△n	0,03, 0,1, 0,3
Polo No	Polo: 1P+N+PE; 3P+N+PE
Corriente nominal (A)	6A,10A,16A,20A,25A,32A,40A,63A,80A,100A
Tensión nominal (V)	240/415 V; 230/400 V
Intensidade de funcionamento residual nominal	10 ma, 30 ma, 100 ma, 300 ma, 500 ma
Curtocircuíto residual condicional nominal actual	6KA
Resistencia electro-mecánica	máis de 4000 ciclos
FUNCIÓN:	protección contra fugas, Protección contra sobrecarga de corrente, protección contra cortocircuitos, protección de bajo voltaje, protección contra sobretensión, Corrente nominal/tensión axustable, Protección de temperatura, Alarma de entrada de auga, etc.

TEMPERATURA DO AIRE ENTORNO:

1.A temperatura do aire ambiente non debe ser inferior a -5 1C, non superior a +40 C, e o valor medio diario non debe superar os +35 C.

2. Altitude: a altitude do lugar de instalación non superará os 2000 m.

3.Condicións atmosféricas

O aire está limpo, e a unha temperatura máxima de +40 °C, a humidade relativa do aire non é alta Máis do 50%. Permítese unha humidade relativa máis alta a temperaturas máis baixas, como a +20 C,

A humidade relativa non debe superar o 90%. Debido á condensación moderada ocasional causada polos cambios de temperatura, débese prestar atención a tomar as medidas adecuadas.

4. Categoría de instalación As categorías de instalación son lI e III

Corrente e número de polos

100A: isto indica que o RCBO está clasificado en 100 amperios. A corrente nominal é o valor máximo de corrente que o interruptor automático pode transportar continuamente sen causar sobrequecemento ou danos.

2p, 4p: a "p" representa aquí o número de polos, é dicir, o número de fases do circuito ás que se pode conectar o interruptor. 2p significa que o interruptor pode conectarse a dúas fases do circuíto (normalmente Lume e Cero), mentres que 4p significa que se pode conectar a catro fases do circuíto (normalmente Lume e Cero trifásico).

Multifuncional

Multifuncional indica que este RCBO multifuncional 100A 2p 4p está equipado cunha variedade de funcións de protección. Ademais da protección básica contra sobrecarga e curtocircuíto, tamén pode proporcionar protección contra fugas, protección contra subtensión, protección contra sobretensión, etc. protección de temperatura，Alarma de entrada de auga，Corrente e tensión axustables。Estas proteccións permiten que o RCBO proporcione unha protección máis completa para circuítos e equipos.

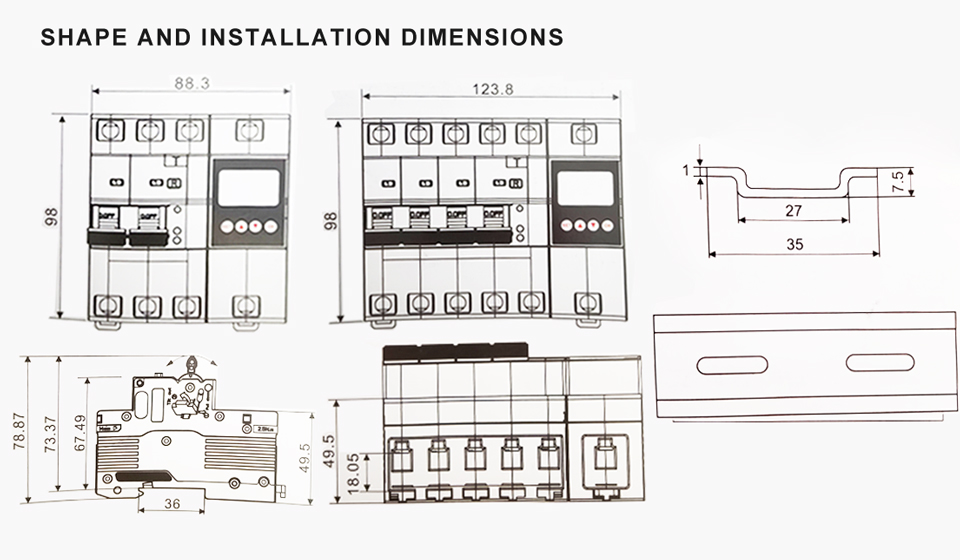

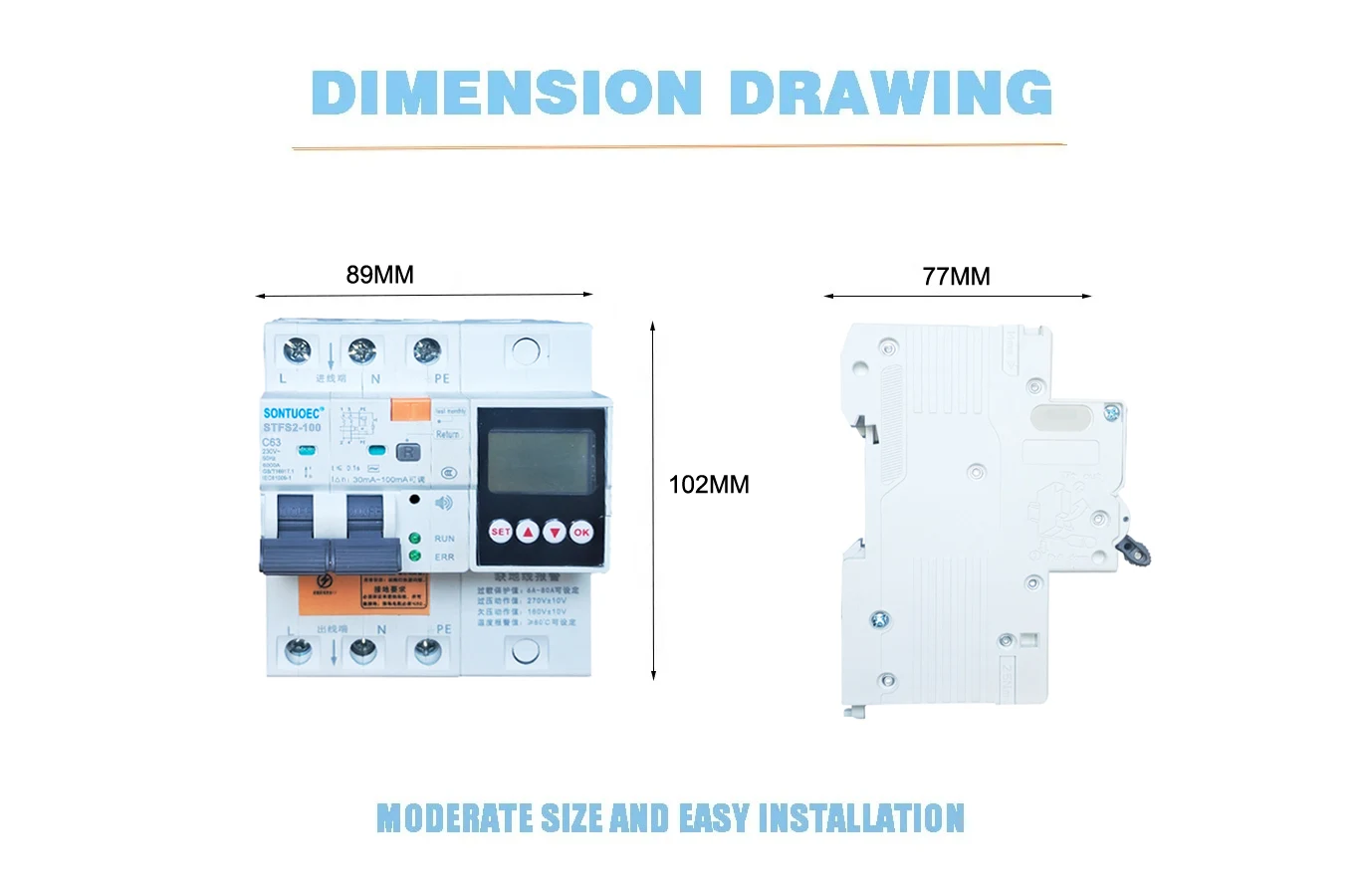

100A 2p 4p Multifunctional RCBO

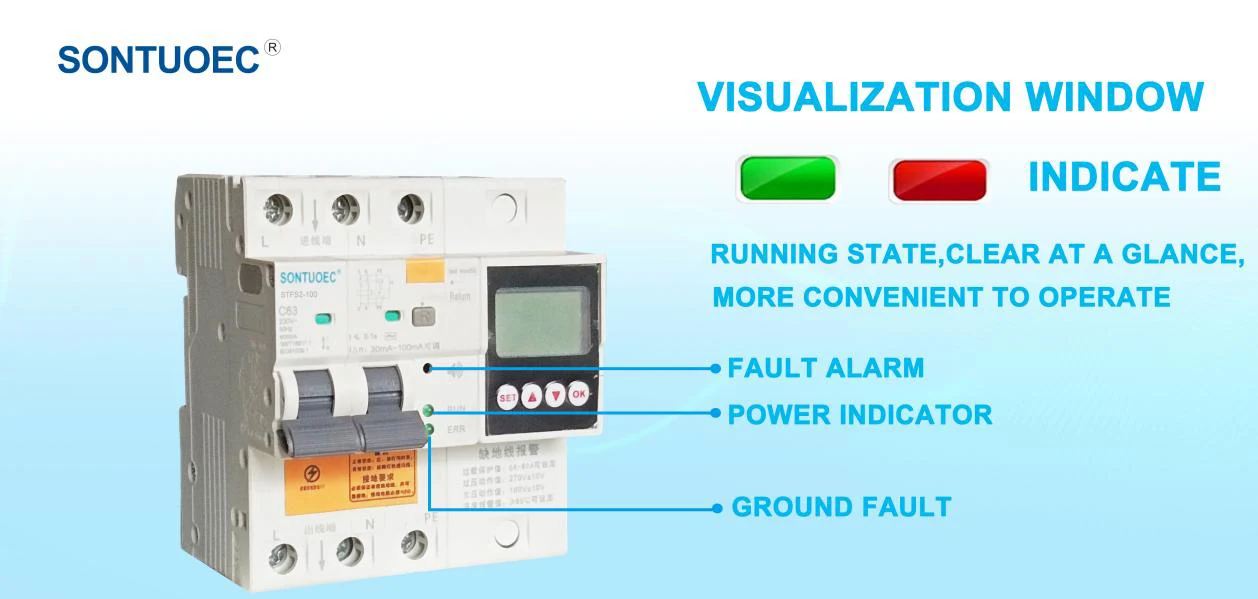

Aviso!

Aviso estado normal: luz verde acesa;

Estado anormal: a luz está apagada

Requisitos de toma de terra:

É necesario asegurarse de que hai un fío de terra entrante e un fío de posta a terra, e a resistencia de posta a terra debe ser s 5Q!

Escenario de aplicación

Dado que RCBO ten unha variedade de funcións de protección, úsase a miúdo en circuítos que requiren seguridade persoal, como circuítos eléctricos para iluminación, enerxía débil e aparellos eléctricos en casas e lugares públicos. Estes lugares caracterízanse a miúdo pola auga e a humidade, que poden provocar facilmente accidentes de fuga. Ademais, o RCBO tamén se pode usar en sistemas eléctricos industriais onde a seguridade humana é un requisito previo, como circuítos de control de luz periférica, sistemas de radar e instrumentos de exploración xeolóxica.
