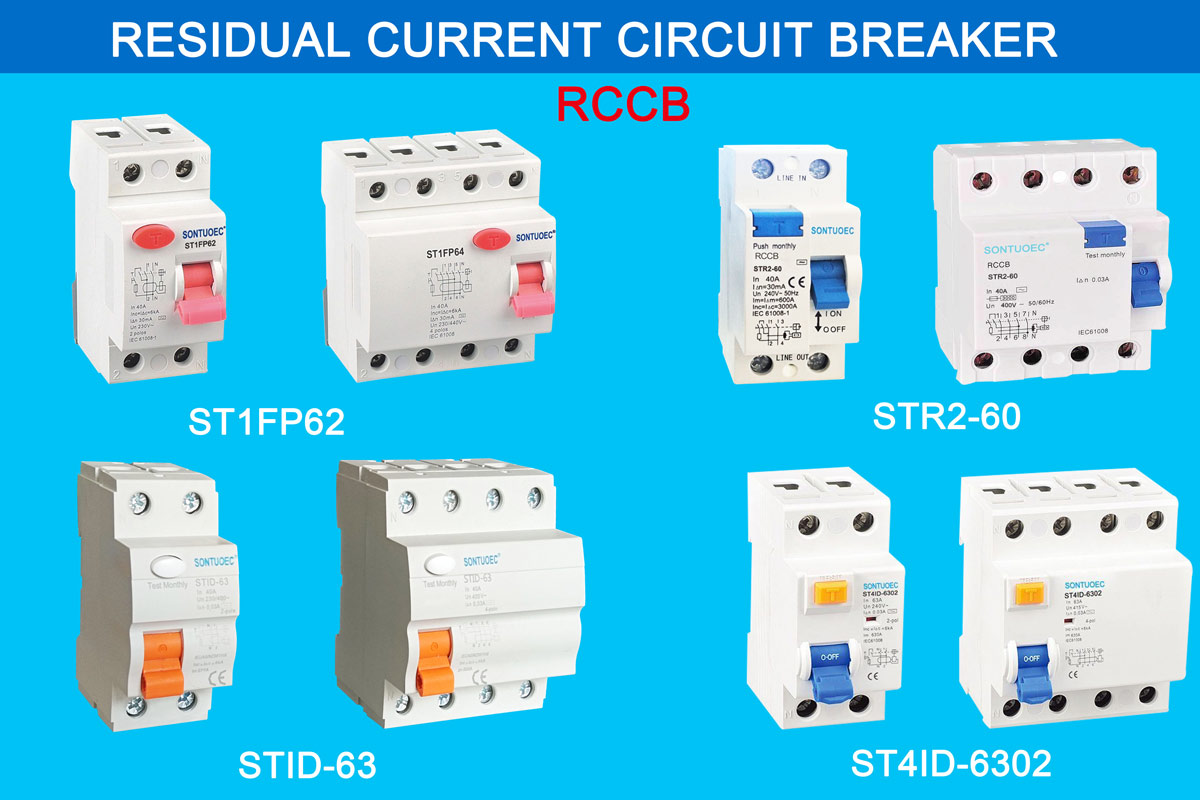

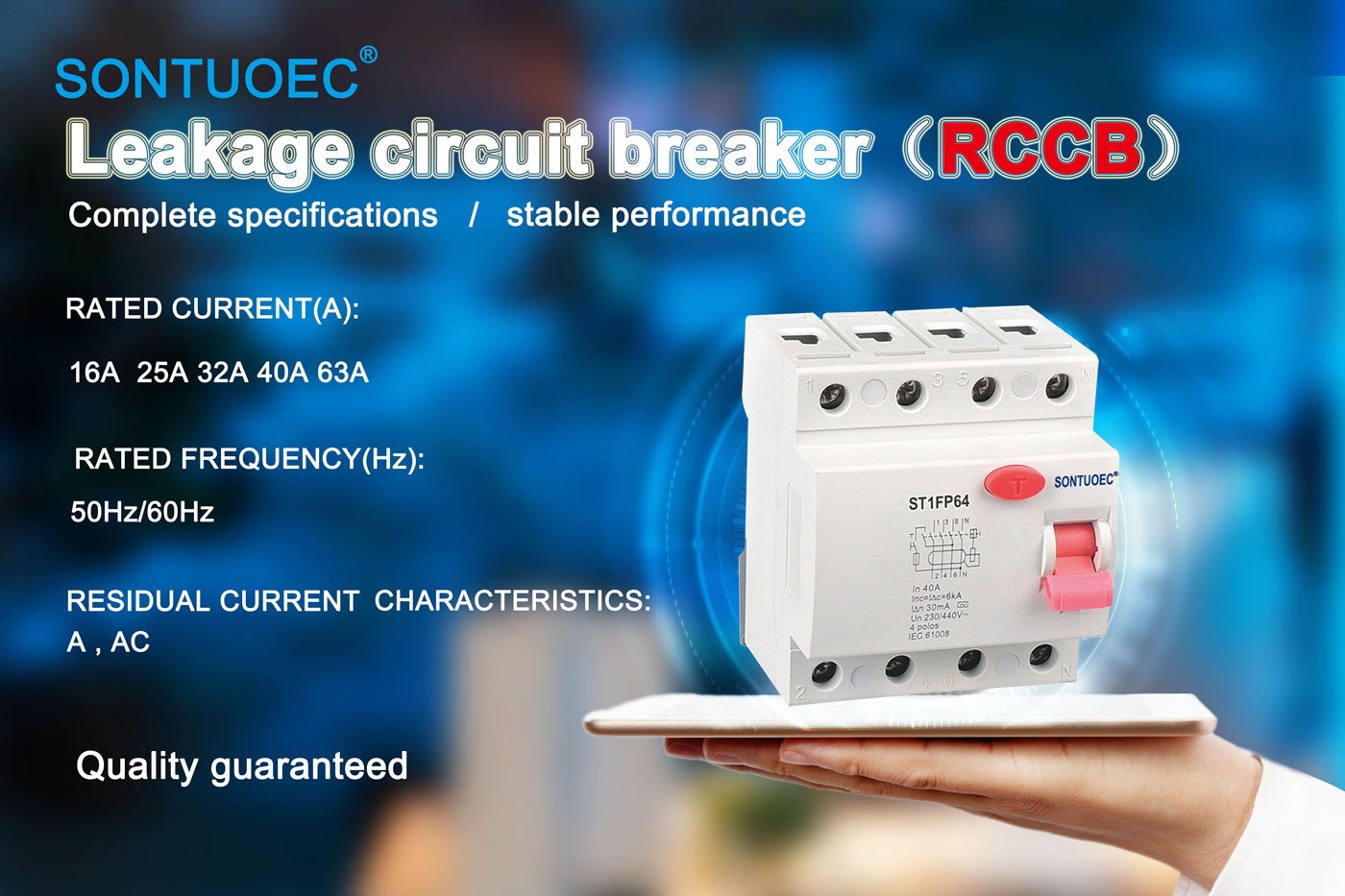

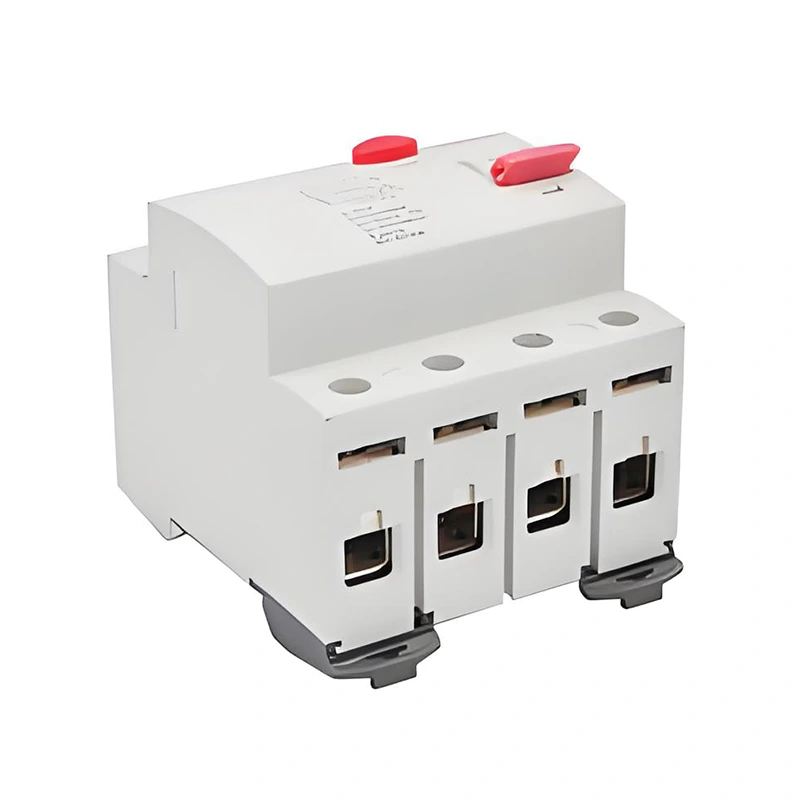

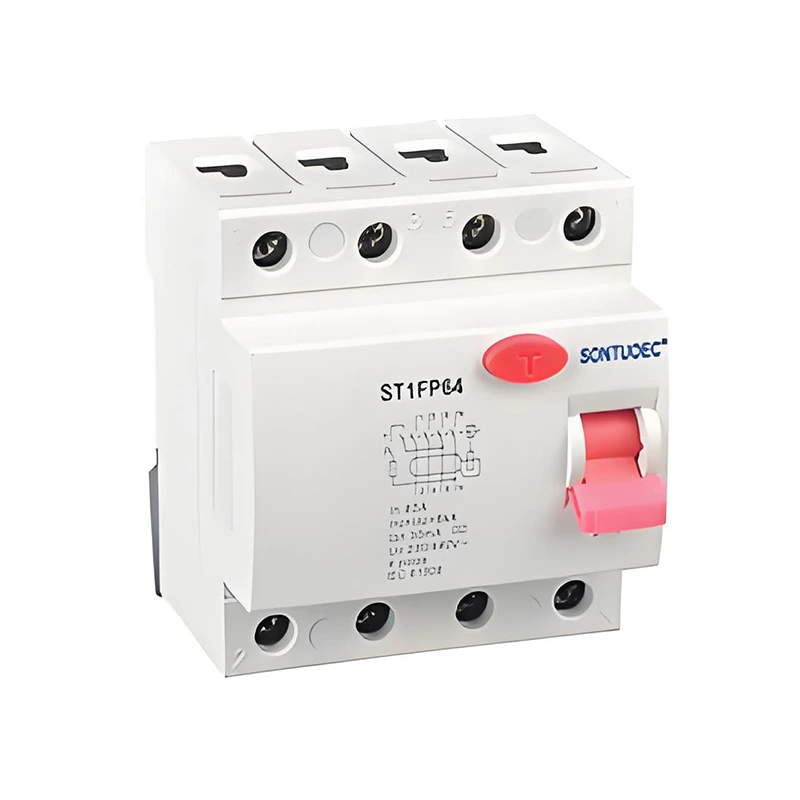

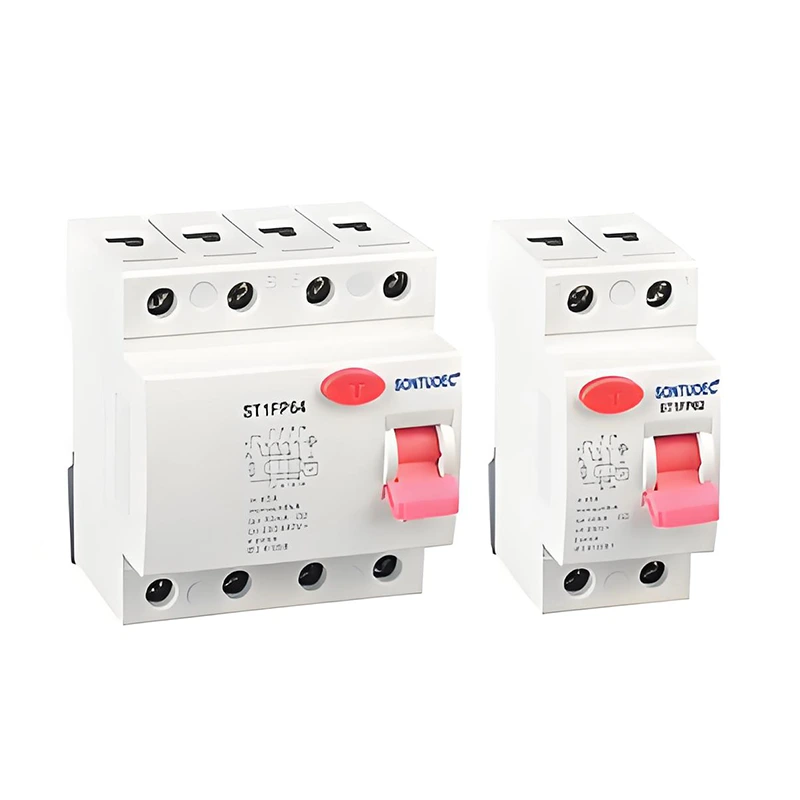

Cando a corrente residual no circuíto supera un valor preestablecido, o RCCB de tipo electrónico actuará rapidamente para cortar o circuíto, evitando así os accidentes de choque eléctrico e os incendios eléctricos. Os RCCS electrónicos usan compoñentes electrónicos e microprocesadores e outras tecnoloxías para proporcionar unha maior sensibilidade e precisión.
Sandard |
IEC/EN61008.1 |
||
Eléctrico |
Tipo (forma de onda da fuga de terra detida) |
|
Tipo electro-magnético, tipo electrónico |
Características |
Corrente clasificada en |
A |
E, e |
|
Postes |
P |
2,4 |
|
Tensión nominal EU |
V |
AC 240/415V; AC 230/400V |
|
Corrente nominal |
|
16,25,32,40,63a |
|
Sensibilidade nominal I △ n |
A |
0,01,0,03,0,1,0,3,0,5 |
|
Tensión de illamento IU |
V |
500 |
|
Clasificación de residuos e |
A |
630 |
|
Capacidade de rotura I △ m |
||
|
Corrente de curtocircuíto i △ c |
A |
6000 |
|
Fusible SCPD |
A |
6000 |
|
|
||
|
|
||
|
Frecuencia nominal |
Hz |
50/60 |
|
Grao de contaminación |
|
2 |
Mecánica |
Vida eléctrica |
t |
4000 |
Características |
Vida mecánica |
t |
10000 |
|
Título de protección |
|
IP20 |
|
Temperatura ambiente |
ºC |
-25 ~+40 |
|
(coa media diaria ≤35 ºC) |
||
|
Temperatura de almacenamento |
ºC |
-25 ~+70 |
Instalación |
Tipo de conexión terminal |
|
Cable/barra de autobús tipo U de tipo U/Pin-Type Busbar |
Tamaño do terminal superior/inferior para cable |
MM2 |
25 |
|
Awg |
3.18 |
||
Tamaño do terminal superior/inferior para a barra de bus |
MM2 |
25 |
|
Awg |
3.18 |
||
Par de apertura |
N*m |
2.5 |
|
In-LBS |
22 |
||
Montaxe |
|
En Din Rail EN 60715 (35 mm) mediante un dispositivo de clip rápido |
|
Conexión |
|
De arriba e inferior |
O principio de funcionamento do RCCB de tipo electrónico baséase nos principios da indución electromagnética e do equilibrio actual. Cando as correntes de fase e cero no circuíto están desequilibradas, é dicir, a corrente residual existe, o transformador de corrente dentro do RCCB detectará este desequilibrio e xerará un sinal correspondente. Este sinal, despois de ser procesado polo circuíto electrónico, desencadeará a acción do mecanismo de liberación, de xeito que o interruptor cortará rapidamente o circuíto.
Alta sensibilidade: os RCCB electrónicos son capaces de detectar correntes residuais moi pequenas, normalmente inferiores a 30mA ou incluso máis baixas.
Acción rápida: unha vez que se detecta a corrente residual para superar o valor preestablecido, o RCCB actuará de inmediato para cortar o circuíto e evitar accidentes.
Seguro e fiable: RCCB adopta compoñentes electrónicos avanzados e tecnoloxía de microprocesadores para proporcionar unha maior fiabilidade e estabilidade.
Fácil de instalar e manter: os RCCB electrónicos adoitan ter unha estrutura compacta e un cableado sinxelo, o que os fai fáciles de instalar e manter.
Os RCCB electrónicos son amplamente empregados nunha variedade de situacións nas que se require protección eléctrica, incluíndo pero sen limitarse a:
Edificios residenciais e comerciais: usado para protexer o equipo eléctrico e a seguridade persoal, evitando os accidentes de choque eléctrico e os incendios eléctricos.
Liñas de produción industrial: usado para protexer os equipos eléctricos como motores e transformadores do funcionamento normal, evitando os danos dos equipos e o tempo de inactividade debido a fugas e sobrecargas.
Instalacións públicas: como hospitais, escolas, bibliotecas e outros lugares, usados para garantir o funcionamento seguro dos equipos eléctricos e o uso seguro da electricidade por parte do persoal.
