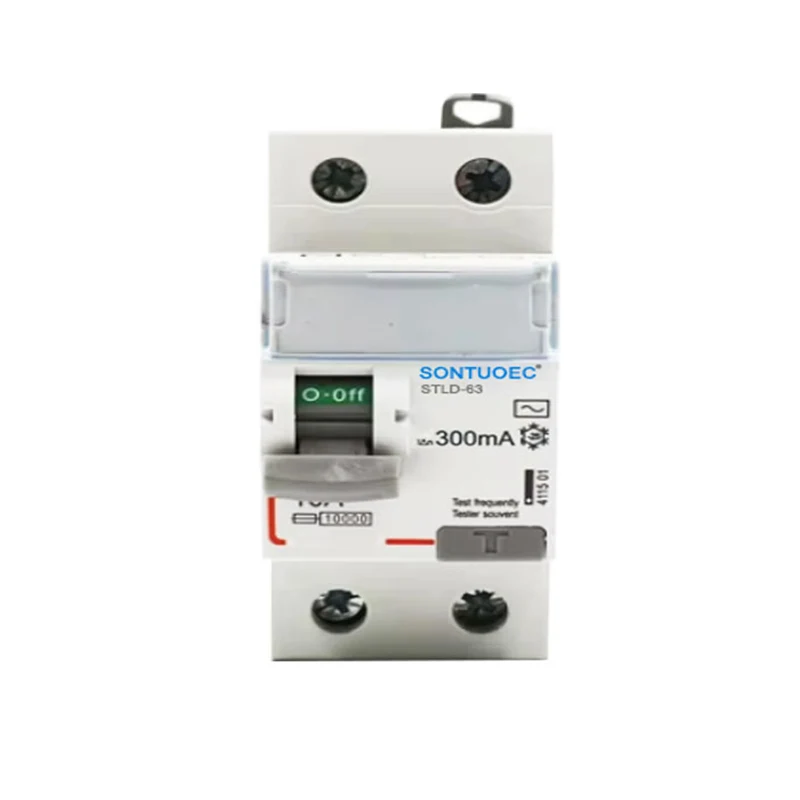

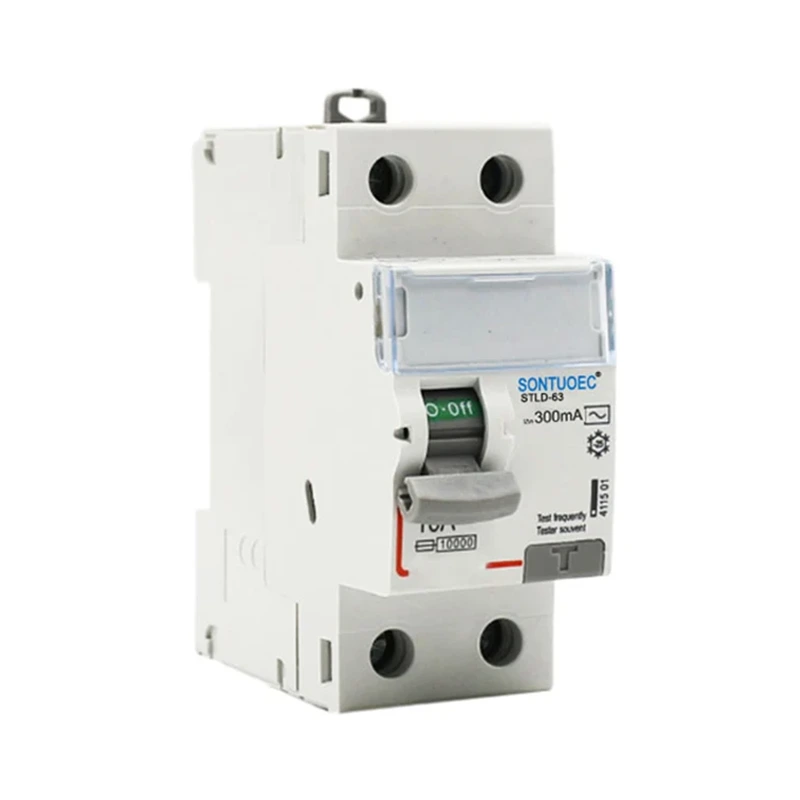

Tipo de CA RCD de 2p 63A/30mA

O principio de funcionamento do tipo 2p 63A/30mA RCD Tipo AC baséase no transformador de corrente residual. Cando se produce unha corrente desequilibrada (é dicir, as fugas) nun sistema eléctrico, o transformador de corrente residual detecta esta corrente desequilibrada e xera un fluxo magnético proporcional á corrente de fuga. Este fluxo magnético desencadea o mecanismo de liberación interna do RCD, facendo que o RCD cortase rapidamente a fonte de alimentación.

Enviar consulta

Descrición do produto

Modelo:	Tipo electro-magnético; Tipo electrónico
Estándar	IEC 61008-1
Características de corrente residual:	E, e
Polo nº:	2p, 4p
Corrente nominal:	16a, 25a, 32a, 40a, 63a;
Tensión nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corrente de funcionamento residual nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Corrente de corrente non operada residual I ΔNO:	≤0.5iΔN
Corrente de curtocircuíto condicional clasificado Inc:	6000a
Curta de curtocircuíto residual clasificado IΔC actual:	6000a
Duración de disparo:	Tripping Instantane ≤0.1 segundos
Rango de corrente de disparo residual:	0,5iδn ~ iδn
Resistencia electro-mecánica:	4000 ciclos
Par de fixación:	2.0nm
Terminal de conexión:	Terminal de piares do terminal de parafuso con abrazadeira
Instalación:	Montaje de ferrocarril de 35 mm

Concepto básico

 2p: indica que este RCD (dispositivo actual residual) é un conmutador bipolar, é dicir, pode controlar o mesmo tempo ao mesmo tempo. Este deseño úsase normalmente onde as liñas de fase e cero deben ser cortadas ao mesmo tempo para asegurarse de que o circuíto poida ser cortado completamente en caso de fugas ou fallos, evitando accidentes de seguridade como electrocución ou incendios eléctricos.

 63A: indica que o RCD está clasificado en 63 amperios. A corrente nominal é o valor máximo de corrente que o RCD pode transportar continuamente sen causar sobrecalentamento ou dano. En aplicacións prácticas, a corrente de clasificación adecuada debe seleccionarse segundo a carga do sistema eléctrico.

 30mA: indica que a corrente de acción de fuga deste RCD é de 30 mA. A corrente de acción de fuga é o valor mínimo de corrente no que o RCD detecta a corrente de fuga e desencadea unha acción. Cando a corrente de fuga no sistema eléctrico supera este valor, o RCD cortará rapidamente a fonte de alimentación para protexer a seguridade persoal e evitará accidentes como os incendios eléctricos.

 RCD: o dispositivo de corrente residual é un dispositivo de seguridade eléctrica usado para detectar a corrente residual (é dicir, corrente de fuga) nun sistema eléctrico e cortar a fonte de alimentación. É moi utilizado en varios sistemas eléctricos de baixa tensión para proporcionar protección integral para equipos eléctricos e persoal.

 Tipo de CA: indica que este RCD é adecuado para os sistemas de corrente alterna (AC). A corrente alterna (AC) é un xeito común de transmitir electricidade e caracterízase por cambios periódicos na dirección da tensión e da corrente en comparación coa corrente directa (DC). Polo tanto, ao seleccionar un RCD, o modelo adecuado debe elixirse en función do tipo de sistema eléctrico (CA ou DC).

1. Protección contra a falla de terra/corrente de fuga e función do illamento

2. ACTUACIÓN DE CORCARCUITO DE ALTA CAPITACIÓN

3.Applicable para a conexión de barra de bus de tipo terminal e pin/bifurcación

4. Equipado con terminais de conexión protexida de dedos

5. Desconecte automaticamente o circuíto cando se produce a corrente de falla/fuga de terra e supera a sensibilidade nominal

6. Independente da fonte de alimentación e da tensión da liña, e libre de interferencias externas, flutuación de tensión. ---------- Fío de conexión de gran tamaño (cable de conexión de 35 mm)

2P 63A/30mA RCD AC Type
