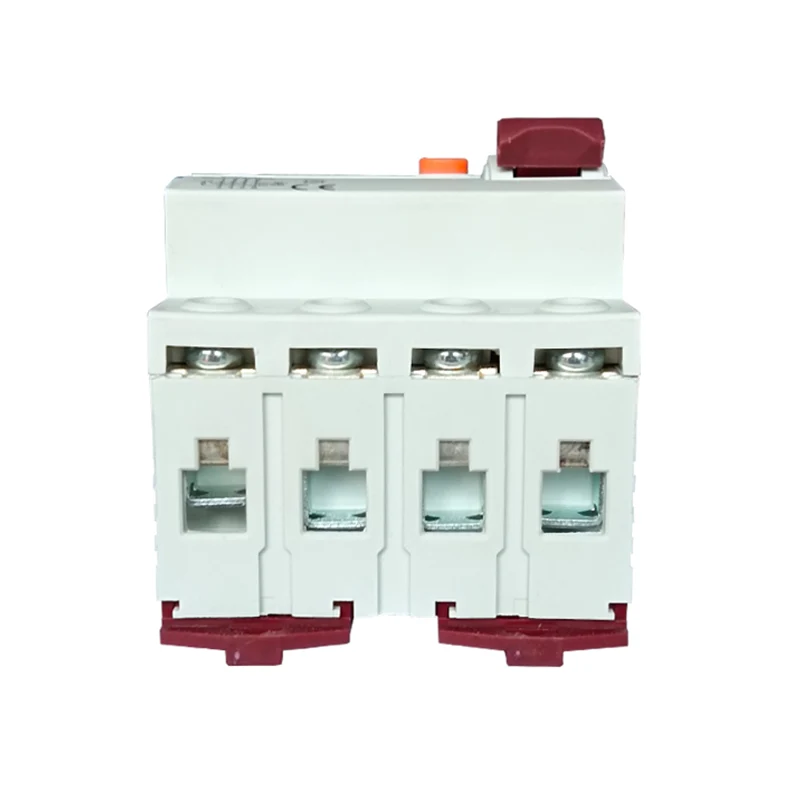

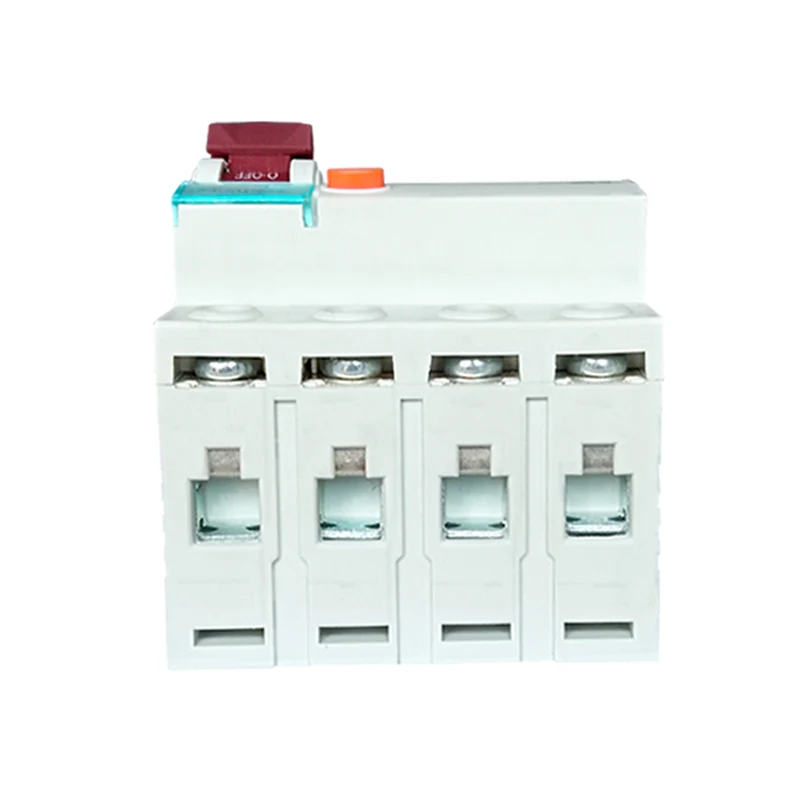

Disyuntor de corrente residual 4P 40A/10mA

O interruptor de corrente residual 4P 40A/10mA é un interruptor de corrente residual con 4 polos (é dicir, fíos trifásicos de incendio e cero) que ten unha clasificación de 40 amperios e é capaz de cortar automaticamente o circuíto cando se detecta que a corrente residual no circuíto é igual ou superior a 10 miliamperios. O dispositivo utilízase principalmente para previr incendios eléctricos e accidentes de electrocución e para salvagardar a seguridade persoal e dos equipos.

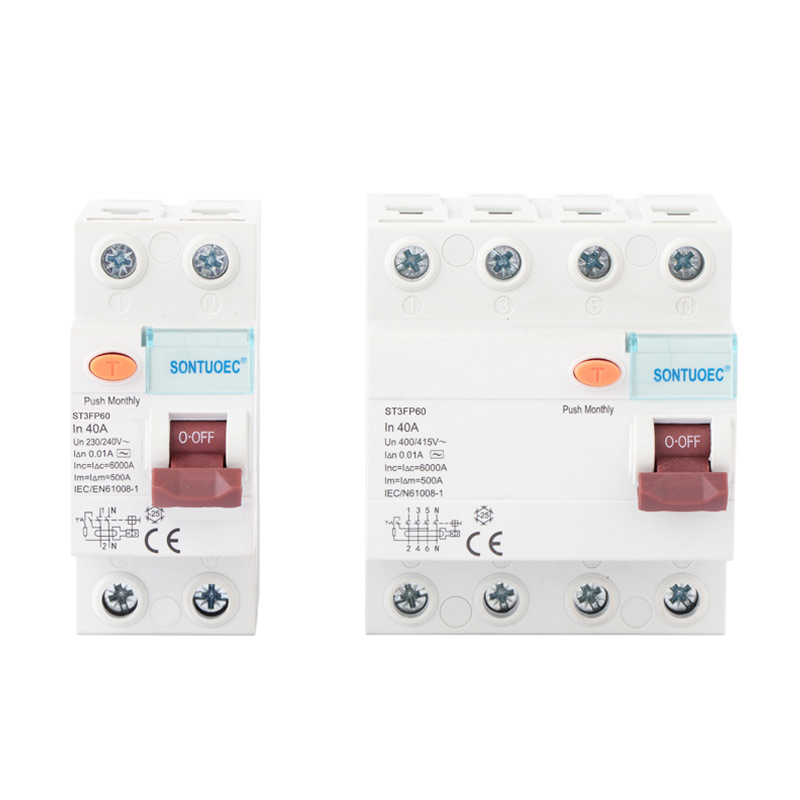

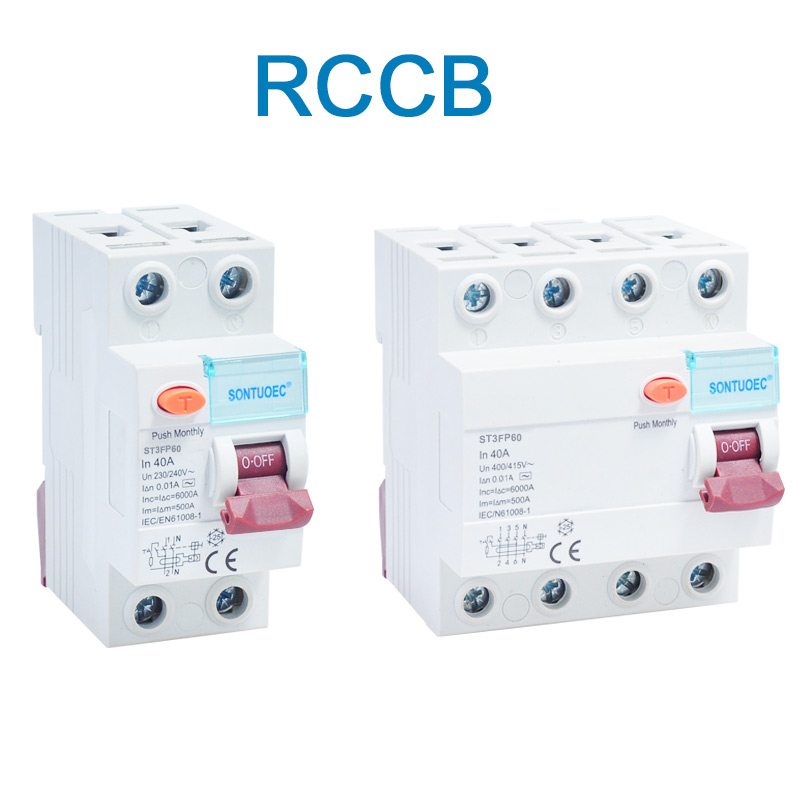

Modelo:ST3FP60

Enviar consulta

Descrición do produto

Modelo:	ST3FP60
ESTÁNDAR	IEC 61008-1
Características da corrente residual:	E, e
Número de polo:	2P, 4P
Corrente nominal:	16A, 25A, 32A, 40A, 63A;
Tensión nominal:	230/400 V AC
Frecuencia nominal:	50/60 Hz
Intensidade de funcionamento residual nominal IΔn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Corriente residual non operativa nominal I Δno:	≤0,5IΔn
Intensidade nominal de curtocircuíto condicional Inc:	6000A
Curtocircuíto residual condicional clasificado IΔc actual:	6000A
Duración do disparo:	Disparo instantáneo ≤0,1 seg
Intervalo de corrente residual de disparo:	0,5IΔn~IΔn
Resistencia electromecánica:	4000 ciclos
Par de apriete:	2,0 Nm
Terminal de conexión:	Terminal de parafuso Terminal de pilar con abrazadera
Instalación:	Montaxe en carril DIN de 35 mm

Principio de funcionamento

O principio de funcionamento deste interruptor está baseado no principio de equilibrio de corrente. En condicións normais, as correntes que entran e saen do circuíto deben ser iguais nunha liña que pasa por unha carga. Non obstante, cando hai un fallo de illamento na liña ou cando un ser humano entra en contacto co circuíto, isto pode provocar fugas de corrente, facendo que as correntes entran e saen do circuíto desequilibradas. Neste punto, o transformador de corrente dentro do interruptor automático detectará esta corrente desequilibrada e convertela nun sinal eléctrico. O circuíto electrónico amplificará, comparará e procesará este sinal, e cando o sinal alcance un limiar preestablecido, é dicir, cando a corrente residual alcance ou supere os 10 miliamperios, o interruptor cortará rapidamente o circuíto.

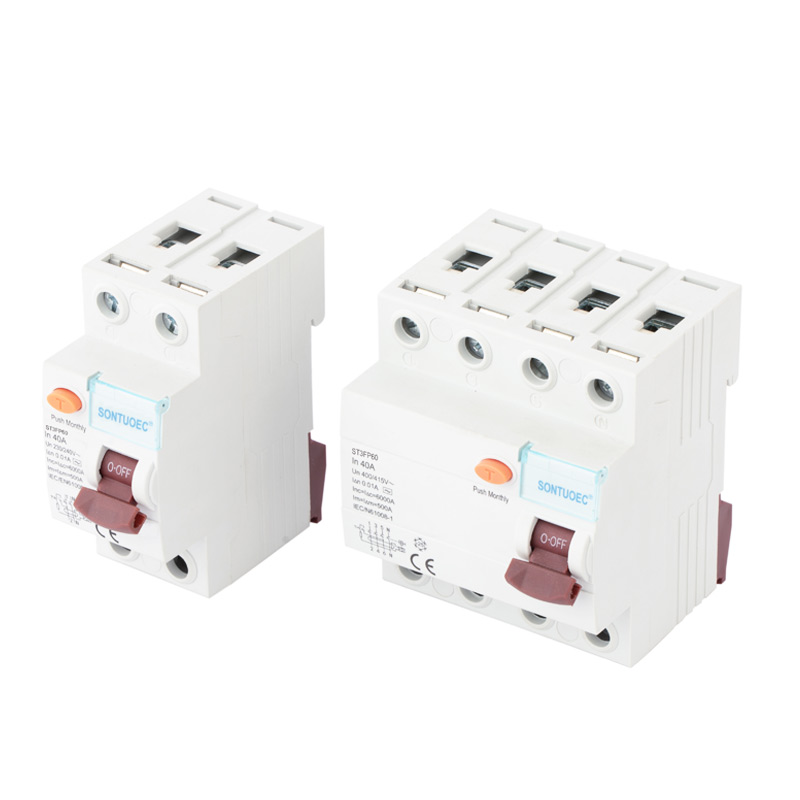

4P 40A/10mA Residual Current Circuit Breaker

Características principais

Alta sensibilidade: capaz de detectar pequenas correntes de fuga (10 mA) e cortar o circuíto a tempo para evitar incendios eléctricos e accidentes de descarga eléctrica.

Resposta rápida: unha vez que se detecta a corrente de fuga, o interruptor cortará o circuíto en moi pouco tempo (xeralmente en decenas de milisegundos).

Versatilidade: ademais da función básica de protección contra fugas, o interruptor automático tamén pode ter funcións de protección contra sobrecarga e curtocircuíto.

Fácil de instalar e manter: adoita adoptar un deseño modular, que é fácil de instalar e desmontar. Mentres tanto, a súa sinxela estrutura interna facilita o mantemento e a revisión.
