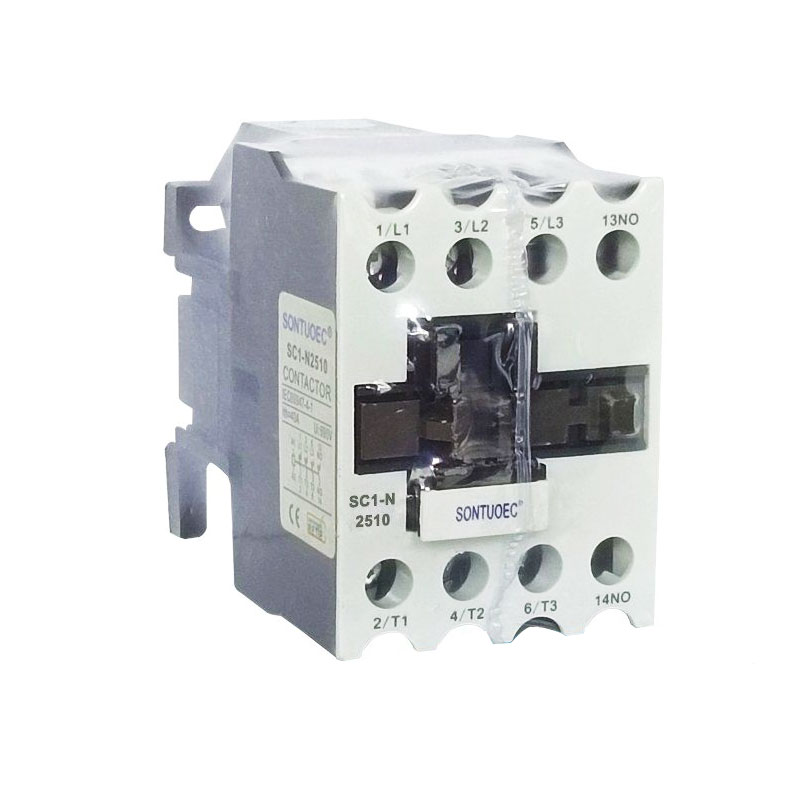

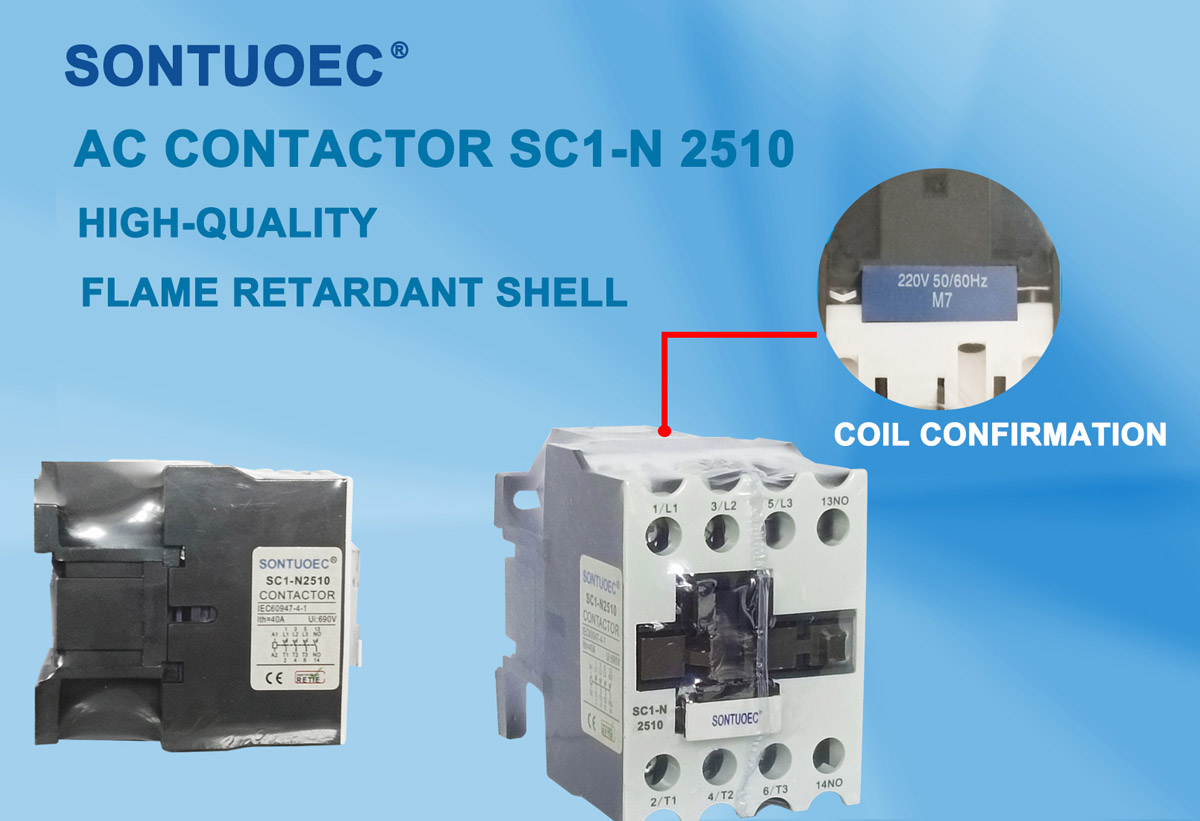

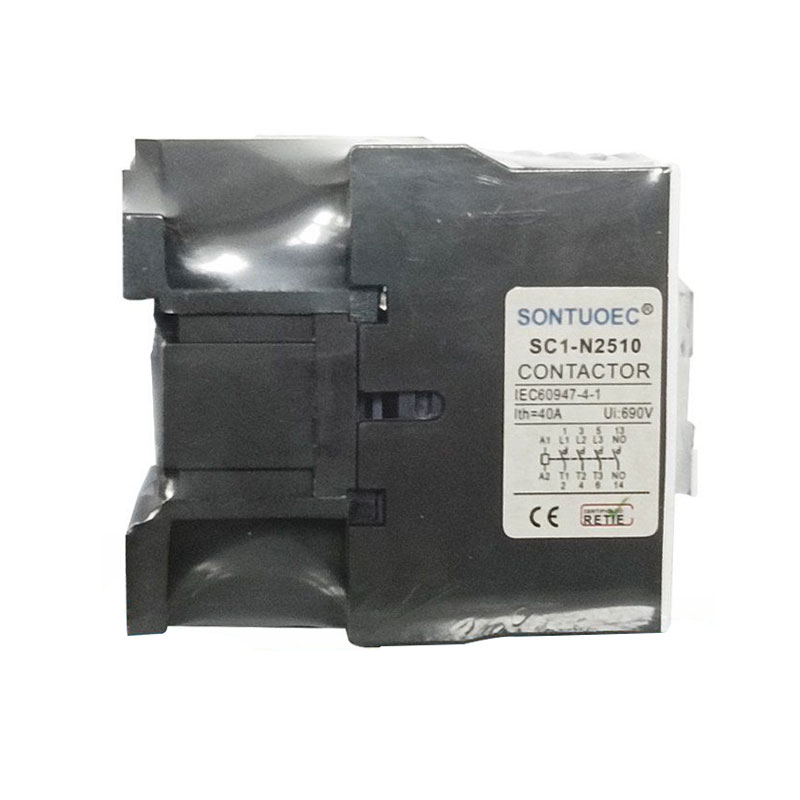

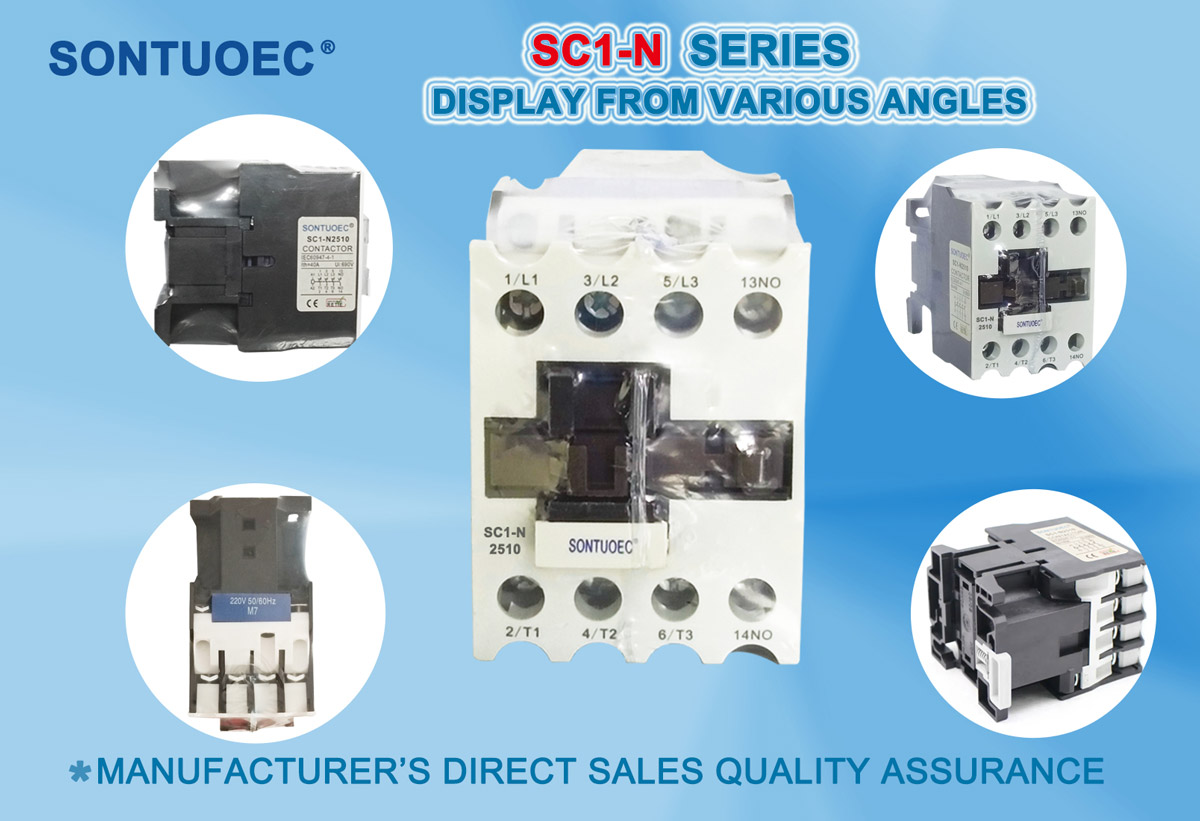

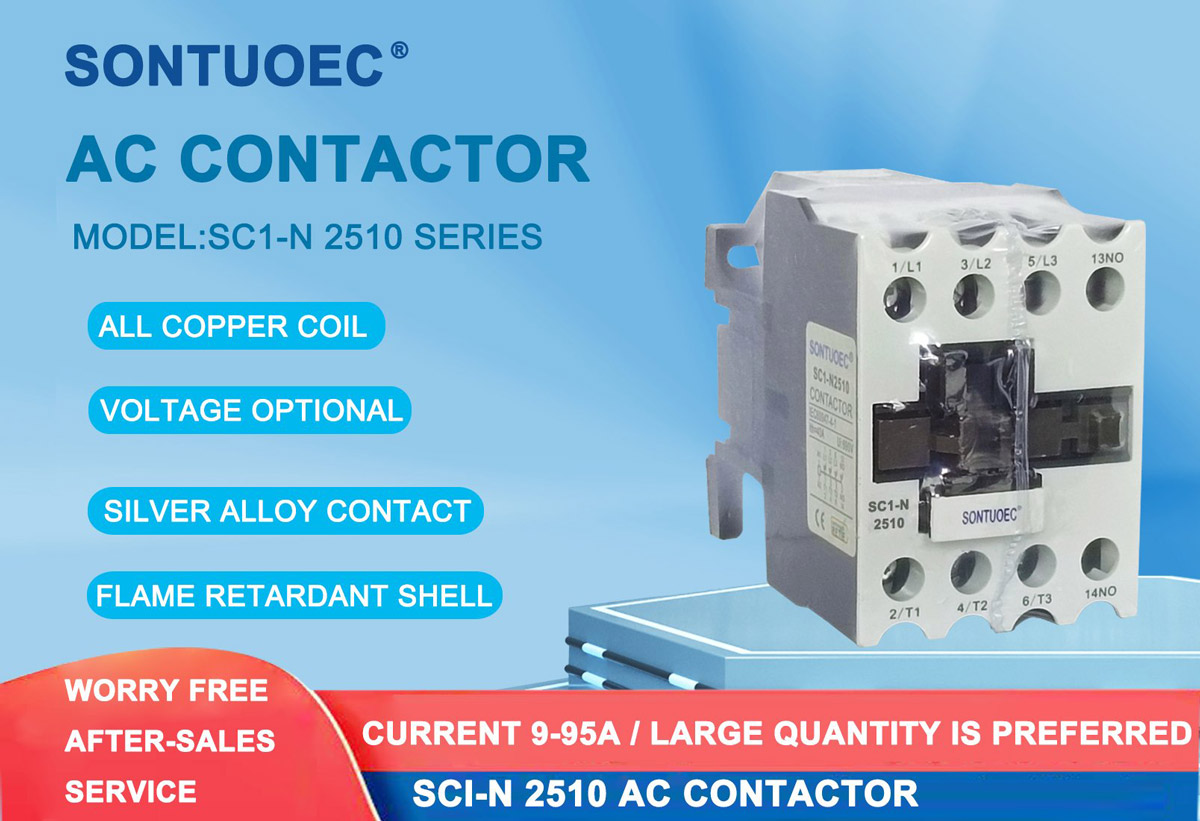

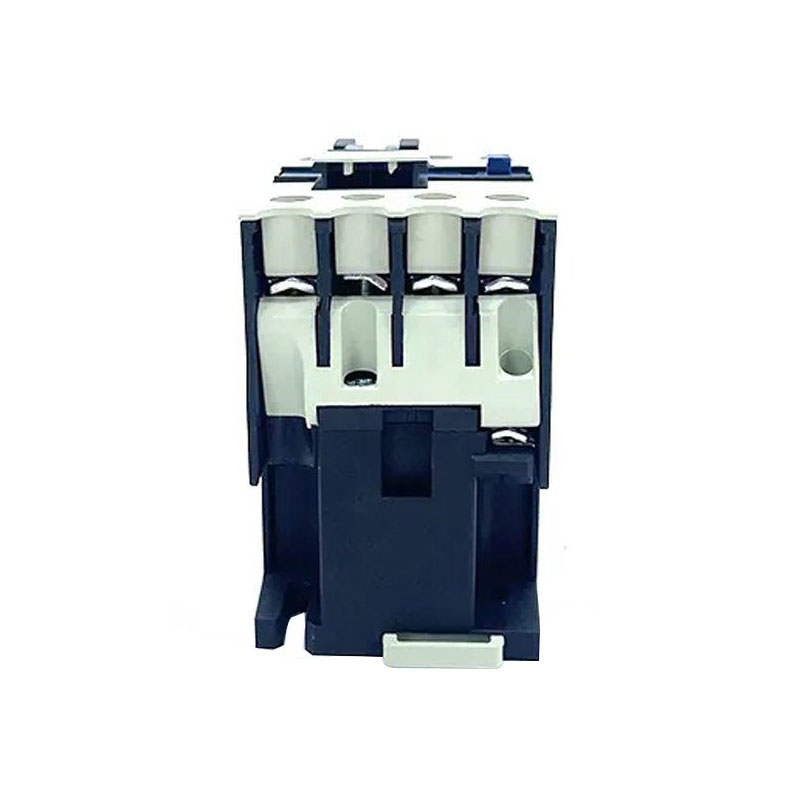

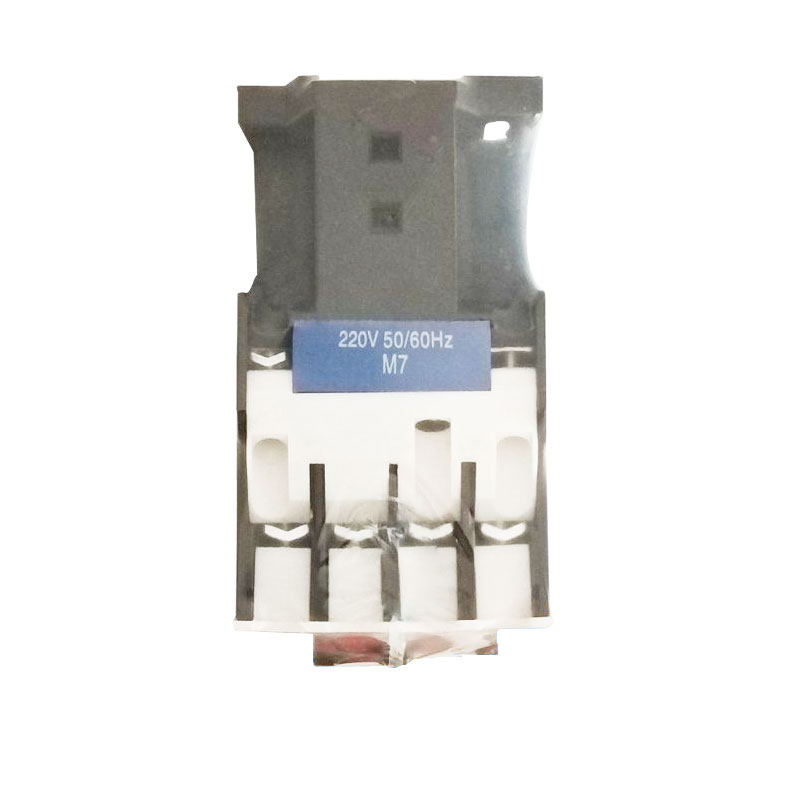

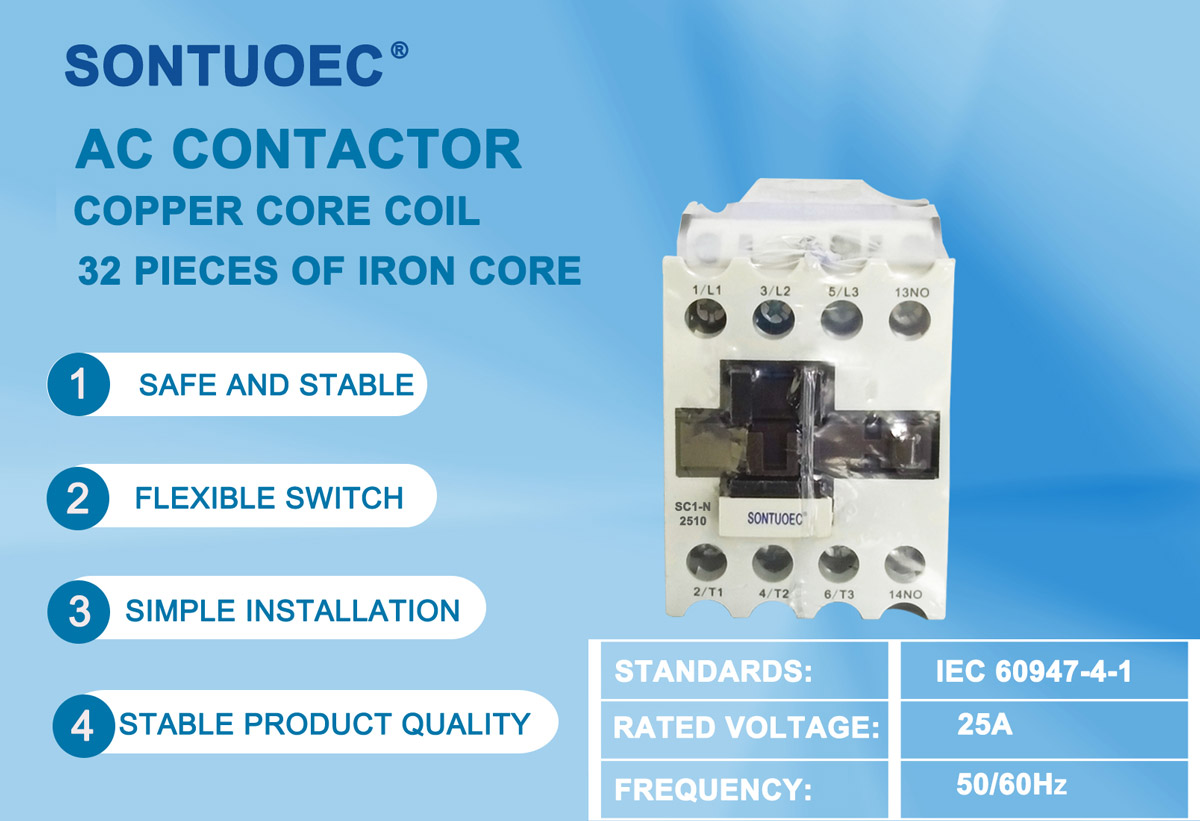

Contactor AC de 3 polos

O contactor de CA de 3 polos é un contactor de CA con tres contactos (ou polos) independentes, cada un dos cales controla unha fase dun sistema de alimentación trifásico. A súa función principal é controlar remotamente o arranque, a parada e a marcha atrás de motores trifásicos ou outras cargas trifásicas. Ao controlar o encendido e apagado destes tres contactos, pode realizar a conexión e desconexión do circuíto trifásico, controlando así o estado de traballo da carga eléctrica.

Enviar consulta

Descrición do produto

Modelo	Capacidade de sqirlel bifásico								Corrente de calefacción nominal 1º (A)
	Potencia nominal (KW)				Corrente nominal de funcionamento (A)
	220 V-240 V	380-440 V	550v	660v	220-240 V	380 V-440 V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Estrutura e principio de funcionamento

Estrutura:

Sistema electromagnético: inclúe compoñentes como bobinas, núcleos, etc., que se utilizan para xerar fluxo magnético para impulsar a apertura e o peche do sistema de contacto.

Sistema de contacto: incluíndo contacto principal e contacto auxiliar. O contacto principal úsase para transportar unha corrente elevada e o contacto auxiliar úsase para realizar a transmisión e retroalimentación dos sinais de control.

Dispositivo de extinción de arco: Úsase para extinguir o arco xerado cando se desconecta o contacto para protexer o contacto de danos.

Shell: úsase para protexer os compoñentes internos do ambiente externo.

Principio de funcionamento:

Cando a bobina está energizada, o núcleo de ferro xera magnetismo e atrae o sistema de contacto para que se peche, facendo que o circuíto trifásico se abra.

Cando a bobina está desenergizada, o núcleo de ferro perde o seu magnetismo e o sistema de contacto sepárase baixo a acción do resorte para desconectar o circuíto trifásico.

En terceiro lugar, a aplicación e selección

Aplicacións:

O contactor de CA de 3 polos é amplamente utilizado na automatización industrial, sistemas de enerxía e automatización de edificios.

Pódese utilizar para controlar operacións como arranque, parada e inversión de motores trifásicos.

Tamén se pode usar para realizar control remoto e protección do sistema de enerxía.

Selección:

Ao seleccionar un contactor de CA de 3 polos, deben considerarse factores como a tensión nominal, a corrente nominal e o tipo de carga do sistema de alimentación.

A corrente nominal debe ser maior ou igual á corrente máxima de funcionamento da carga.

A tensión nominal debe adaptarse ao nivel de tensión do sistema de alimentación.
