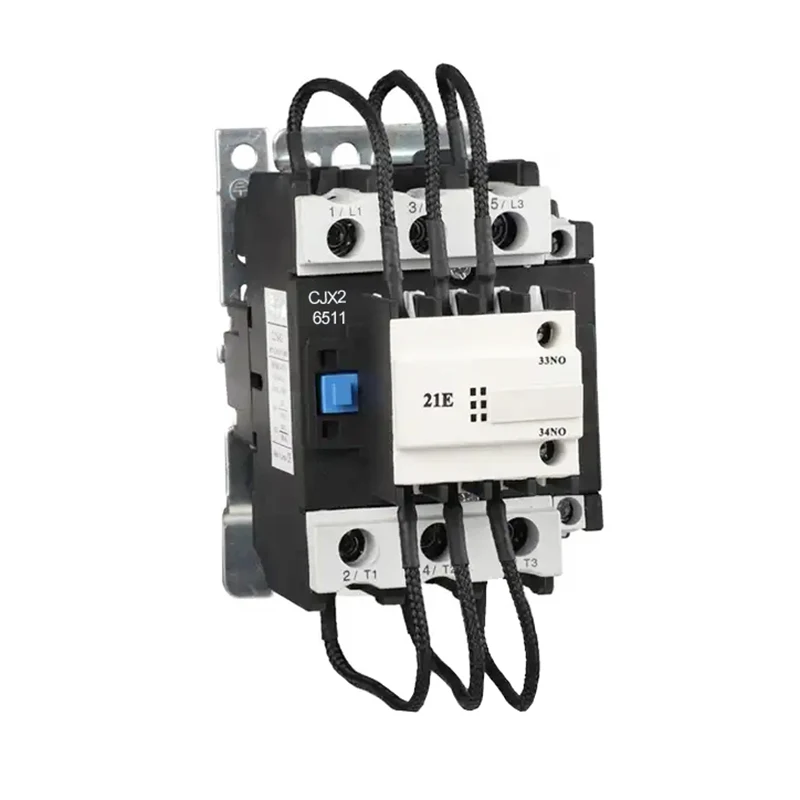

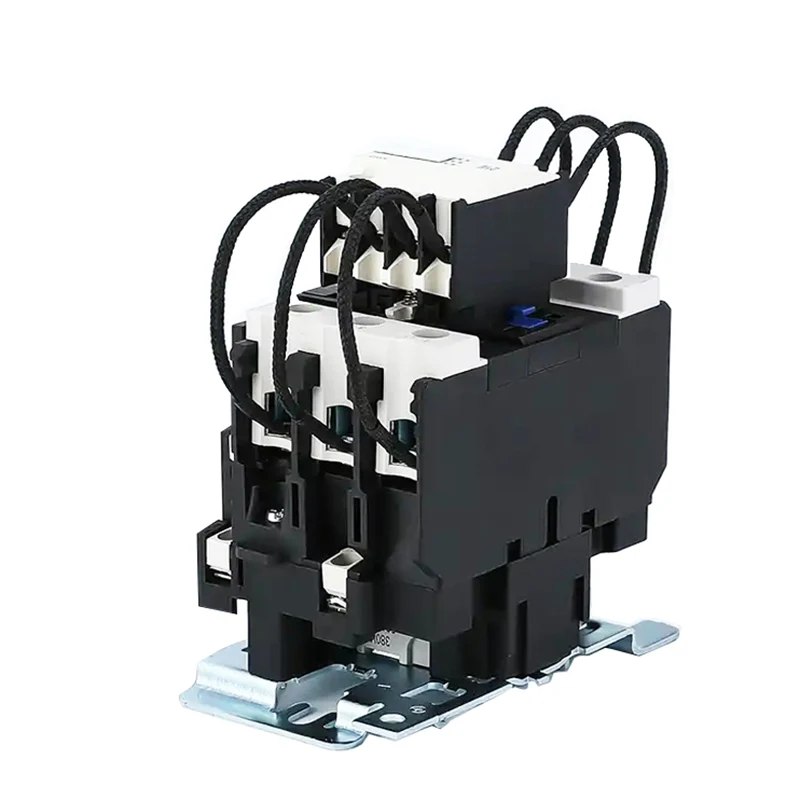

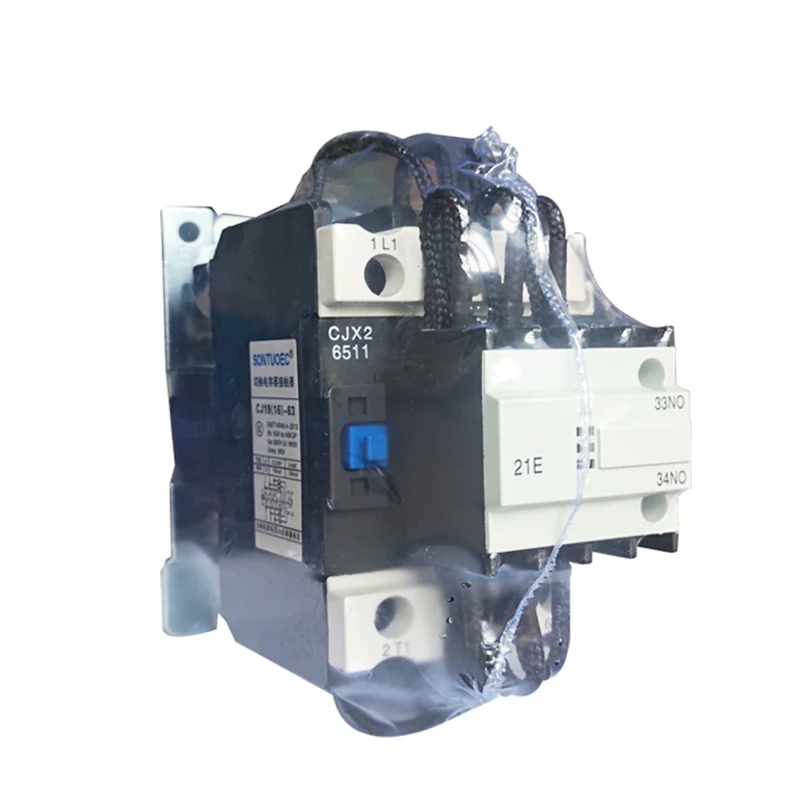

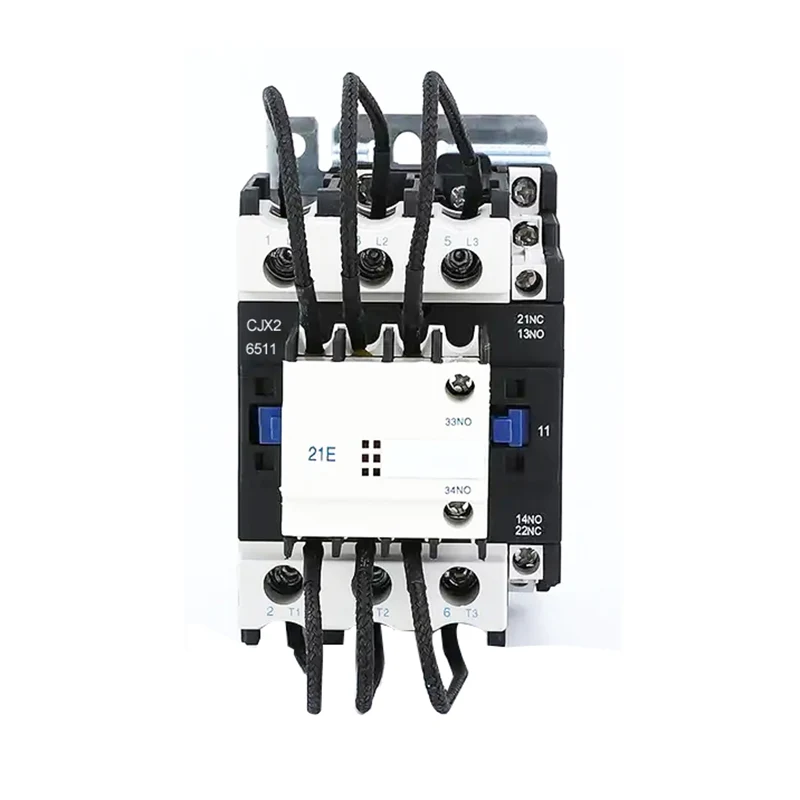

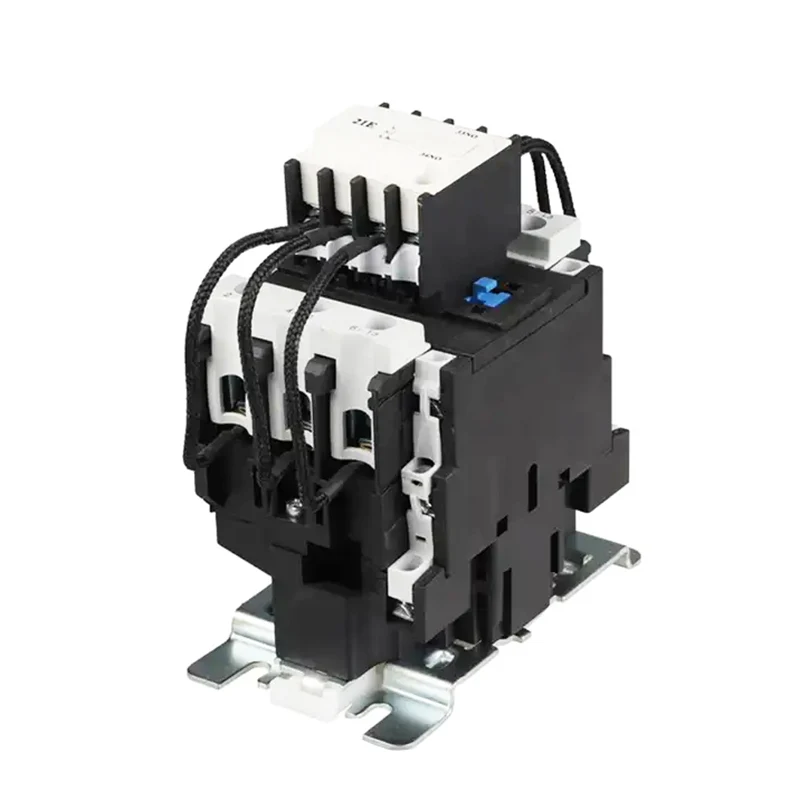

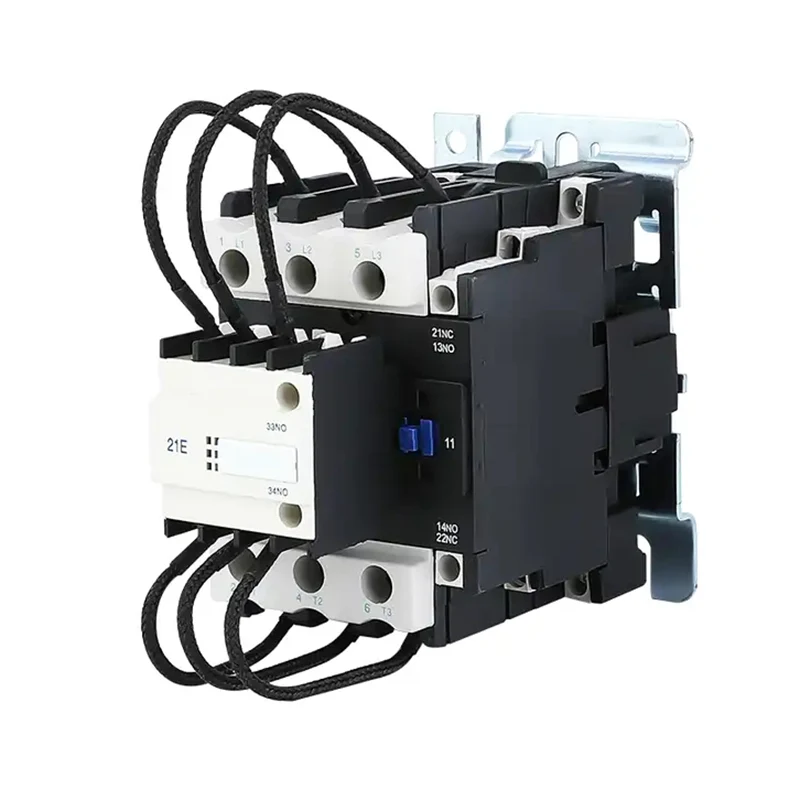

Contactor magnético de CA.

O contactor de tipo condensador de conmutación SCJ19 úsase na rede de alimentación de AC 50Hz ou 60Hz, ata 380V, para operar ou conmutación do dispositivo de control de condensadores LV no circuíto de alimentación reactiva LV. Con un dispositivo antisurge, pode reducir o impacto do aumento de peche e evitar que se sobrecarga como rotura.

Principio de operación

O principio de funcionamento do contactor magnético de CA baséase na indución electromagnética e na forza magnética. Cando a bobina está alimentada, o campo magnético xerado atrae o núcleo de ferro e pecha os contactos, abrindo así o circuíto. Cando a bobina está desactivada, o campo magnético desaparece, o núcleo de ferro restablece a acción da primavera, o contacto está roto e o circuíto está desconectado. Deste xeito, o contactor magnético de CA realiza o control do circuíto de CA.

Estrutura e composición

O contactor magnético de CA está composto principalmente polas seguintes partes:

Sistema electromagnético: inclúe compoñentes como a bobina, o núcleo e a armadura, que son as partes clave para xerar campo magnético e acción magnética.

Sistema de contacto: inclúe o contacto principal e o contacto auxiliar, que se usan para activar e apagar o circuíto. Os contactos principais úsanse normalmente para transportar correntes máis grandes, mentres que os contactos auxiliares úsanse para realizar diversas funcións de control.

Dispositivo de extinción de arco: usado para extinguir o arco cando o contacto está desconectado, impedindo que o arco dane o contacto.

Outros compoñentes: como resortes, parénteses, carcasas, etc., úsanse para arranxar e soportar os compoñentes para garantir o funcionamento normal do contactor.

Características da estrutura

1.O contactor montado coa resistencia limitada actual, capaz de limitar o aumento de conmutación dentro do valor admisible.

2.O contactor é de estrutura de dobre interrupción directamente, o mecanismo de interpretación é áxil, fácil de comprobar a man, estrutureconveniente compacto para substituír os contactos.

3. Bloque de terminal de cableado protexido por cuberta, segura e fiable.

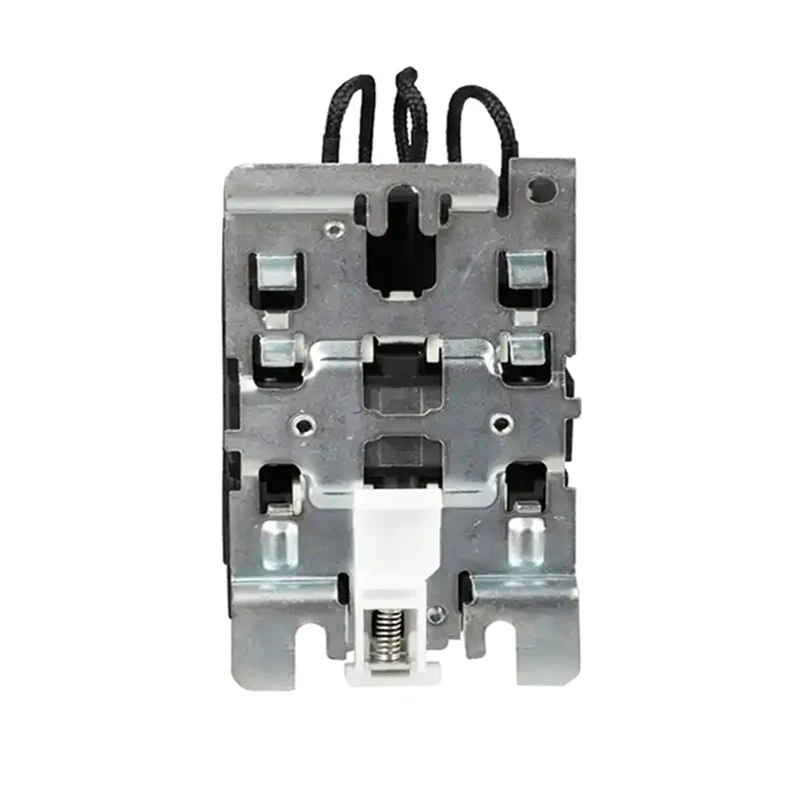

4. Pódese montar mediante parafusos ou en ferrocarril estándar de 35/75 mm.

Condicións de traballo e instalación

(1) Temperatura ambiente: -5 ℃- +40 ℃, a temperatura media non debe estar por encima de +35 ℃ en 24 horas.

(2) Condicións atmosféricas: a humidade ambiente da atmosfera baixo o 50% cando +40 ℃. A humidade ambiente pode ser maior a menor temperatura. Na temperatura media máis baixa do mes máis húmida + 25 ℃ para a media coa humidade relativa máxima é do 90%e tendo en conta o cambio de temperatura e ocorre porque o produto na superficie do xel.

(3) Altitude non superior a 2000m cando a instalación.

(4) Clase de contaminación: clase 3

(5) Clase de instalación: iii

(6) Condición de instalación: a superficie de montaxe e a pendente do plano vertical non é superior a ± 5 °, e non hai impacto e vibración significativas, axitando o lugar.

Características principais

Traballo fiable: o contactor magnético de CA está feito de materiais de alta calidade e proceso de fabricación avanzada, que ten alta fiabilidade e estabilidade.

Longa vida útil: o sistema de contacto está feito de materiais resistentes ao desgaste, que poden soportar grandes choques de corrente e tensión, prolongando a vida útil.

Fácil de manter: a estrutura é razoablemente deseñada, fácil de desmontar e reparar, reducindo o custo de mantemento.

Varias especificacións: Para satisfacer as necesidades de diferentes usuarios, o contactor magnético de CA ten unha variedade de especificacións e modelos para escoller, incluíndo diferentes niveis de corrente, niveis de tensión e configuracións de contacto auxiliares.
