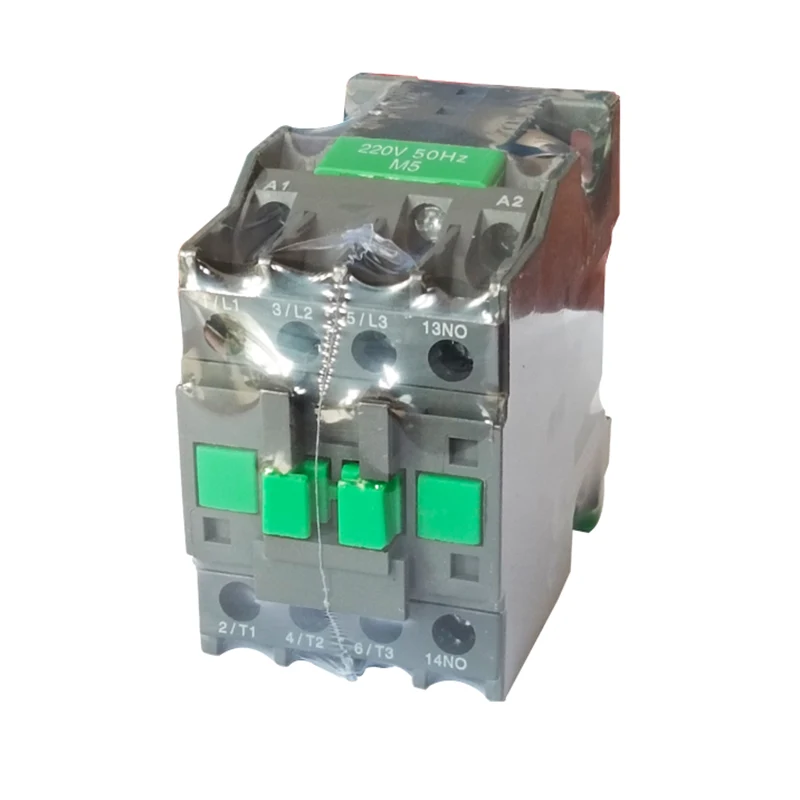

Contactor de CA de tipo LC1-N

Os contactores LC1-N de tipo CA son adecuados para o seu uso en circuítos con AC 50Hz ou 60Hz, tensións de ata 660V (ata 690V para algúns modelos) e correntes de ata 95A. Úsase para conectar e romper circuítos a longas distancias, así como iniciar e controlar os motores de CA.

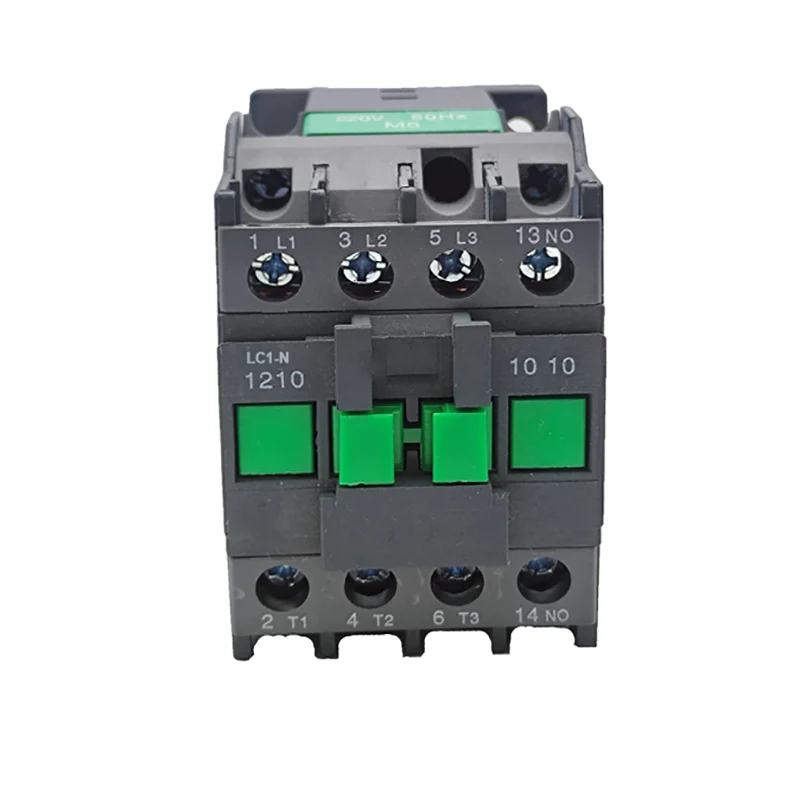

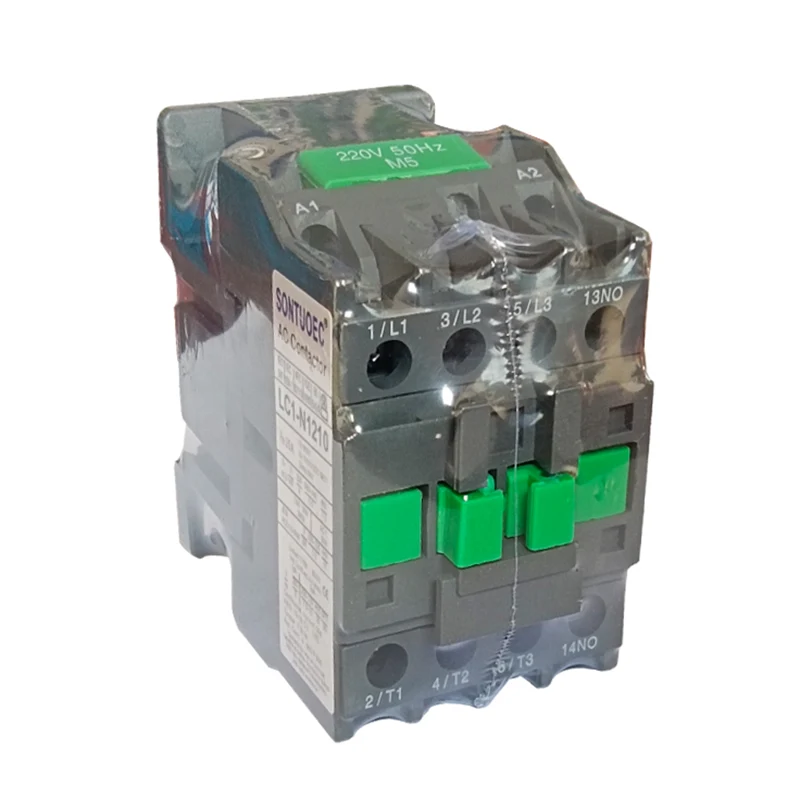

Modelo:LC1-N1210

Enviar consulta

Descrición do produto

Tipo		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Corrente de traballo clasificada (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente de traballo clasificada (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Clasificacións de potencia estándar de 3 fases Motors 50/60Hz Incategoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente de calor nominal (A)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3p+núm					3p+nc+núm
Número de contactos	3p+nc					3p+nc+núm

Características estruturais

Deseño modular: o contactor LC1-N de tipo CA adopta un deseño modular con combinación de funcións completas, que é conveniente para que os usuarios poidan escoller e combinar segundo as súas necesidades.

Sistema electromagnético: incluíndo a bobina electromagnética e o núcleo de ferro, que é unha parte importante do contactor, confiando nela para impulsar o peche e a desconexión de contactos.

Sistema de contacto: incluíndo contacto principal e contacto auxiliar. O contacto principal úsase para conectar e romper o circuíto principal e controlar a corrente máis grande; O contacto auxiliar está no circuíto de control para cumprir os requisitos de varios métodos de control.

Sistema de extinción de arco: equipado cun dispositivo de extinción de arco, xeralmente semi-pechado a cuberta de extinción de arco de fenda lonxitudinal semi-pechada e equipada cun forte circuíto de arco magnético para asegurarse de que os contactos para romper o circuíto xerado polo arco se apagan fiable, reduce o dano de arco aos contactos.

O principio de operación

Cando o circuíto de control está alimentado, a bobina electromagnética xera un campo magnético, que atrae o núcleo de ferro para conducir os contactos para pechar, conectando así o circuíto principal do compresor. Cando o circuíto de control está desactivado, o campo magnético desaparece, o núcleo de ferro está restablecido baixo a acción da primavera, o contacto está desconectado e o circuíto principal do compresor tamén está desconectado.

Parámetros técnicos principais

Tensión de alimentación de control de control nominal: incluíndo 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V e outras opcións.

Tensión de succión: normalmente (0,85 ~ 1,1) veces a tensión de subministración de control nominal.

Tensión de liberación: normalmente (0,2 ~ 0,75) veces a tensión de subministración de control nominal.

Tempo de succión: Dependendo do modelo, o tempo de succión varía, normalmente entre 12 ~ 35ms.

Tempo de lanzamento: De novo, o tempo de lanzamento varía segundo o modelo, xeralmente entre 4 ~ 20ms.

Vida eléctrica: na categoría de uso AC-3, a vida eléctrica pode ser centos de miles de veces a millóns de veces.

Vida mecánica: a vida mecánica está normalmente no rango de millóns de 10 millóns de ciclos.
