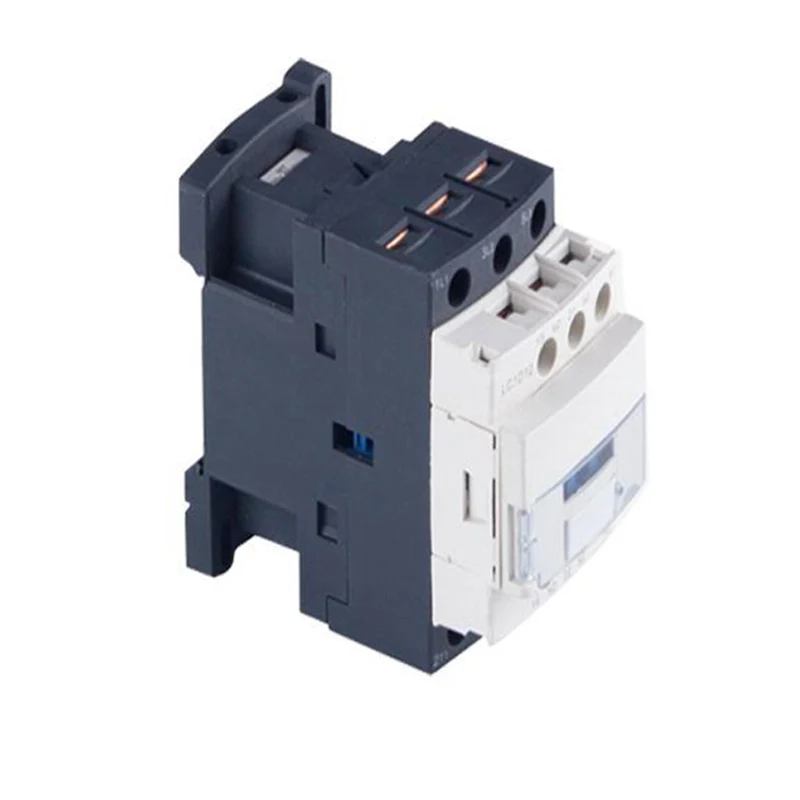

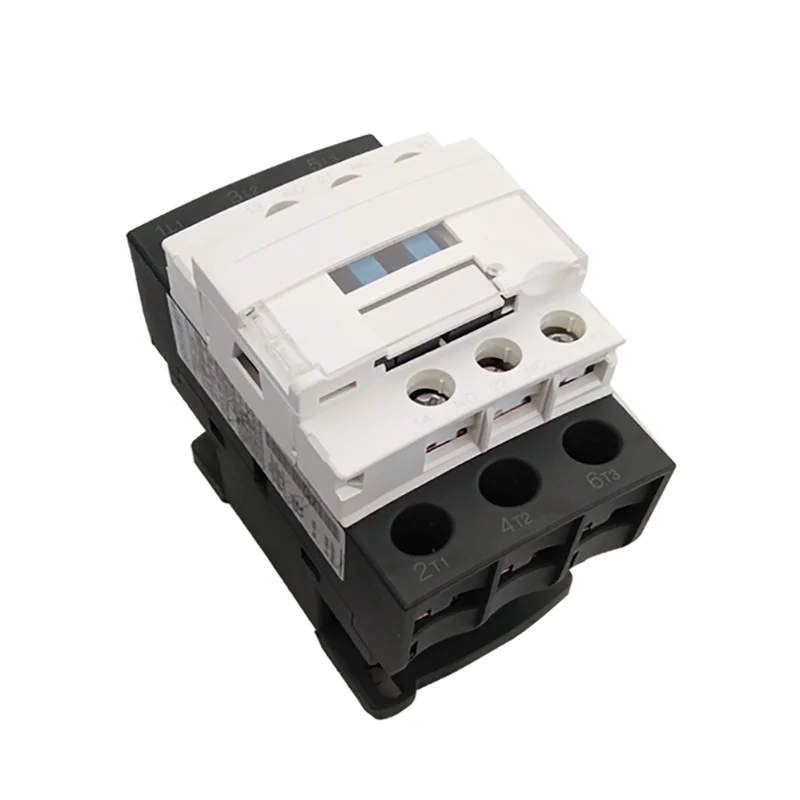

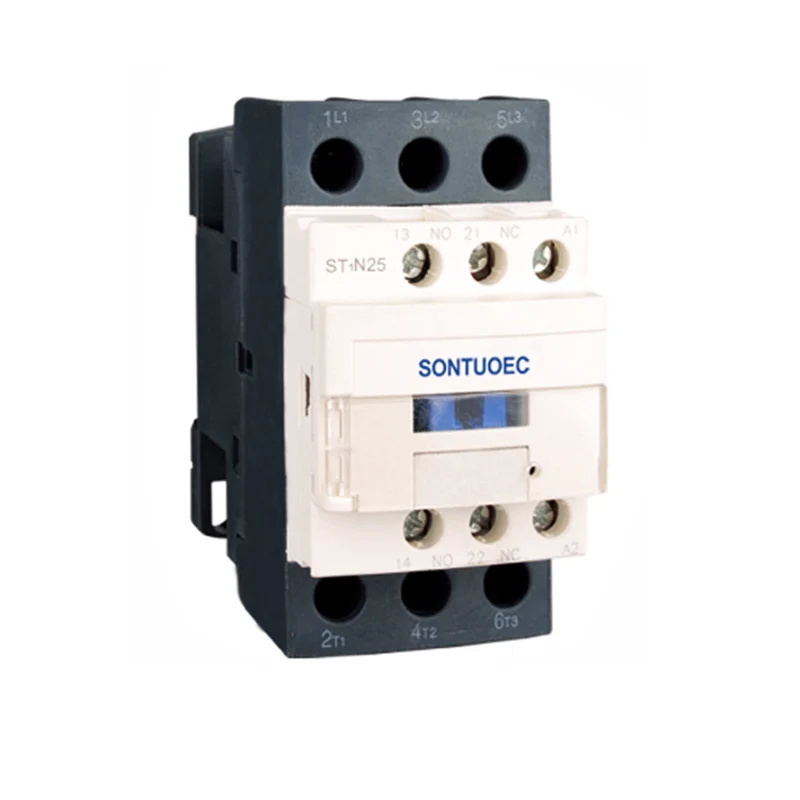

CJX2 3P 25A Contador

O contactor CJX2 3P 25A AC é adecuado para conectar e romper circuítos a longas distancias, así como para o inicio e control frecuentes de motores de CA. Ademais, pódese usar con relés térmicos apropiados para formar iniciadores electromagnéticos para protexer os circuítos onde se poden producir sobrecargas operativas.

Modelo:ST1N

Enviar consulta

Descrición do produto

Tipo		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Corrente de traballo clasificada (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente de traballo clasificada (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Clasificacións de potencia estándar de 3 fases Motors 50/60Hz Incategoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente de calor nominal (A)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3p+núm					3p+nc+núm
Número de contactos	3p+nc					3p+nc+núm

Características estruturais

Deseño de protección: CJX2 3P 25A CAC Contador adopta a estrutura de protección, que se caracteriza por pequeno volume, peso lixeiro, baixo consumo de enerxía e longa vida.

Estrutura de acción de acción directa: a súa estrutura de acción é de acción directa e os contactos son de dobre punto, o que mellora a fiabilidade e a seguridade do contacto.

Grupo de contacto auxiliar de tipo bloque: grupo de contacto auxiliar, cabeza de atraso de aire, mecanismo de interconclocación mecánica e outros compoñentes pódense engadir segundo as necesidades do usuario para formar un contactor de retraso de tempo, contactor reversible, iniciador Star-Delta e outros produtos da serie derivada.

Parámetros técnicos

Os principais parámetros técnicos da serie CJX2 (ST1N) CA Contador inclúen:

Tensión nominal: incluíndo 36V, 110V, 127V, 220V, 380V e outros niveis para satisfacer as necesidades de diferentes sistemas de enerxía.

Corrente nominal: Segundo diferentes modelos, a corrente nominal oscilan entre os 9A e os 95A.

Tensión de bobina: a tensión de bobina de CA inclúe 24V, 36V, 48V, 110V, 220V, 380V, etc. A tensión da bobina CC inclúe 12V, 24V, 48V, 110V, 220V, etc.

Vida mecánica e eléctrica: a vida mecánica pode ser ata millóns de veces, e a vida eléctrica tamén é relativamente alta, o que garante o funcionamento estable a longo prazo do contactor.

Instalación e mantemento

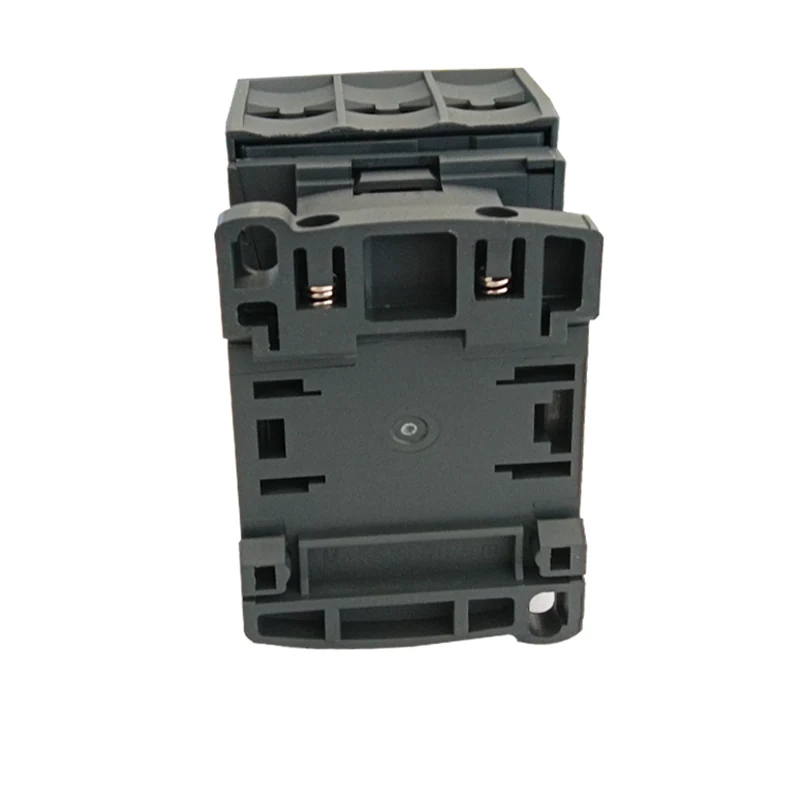

Instalación: os contactores de CA CJX2 pódense montar con dous parafusos ou ferrocarril de 35 mm (ou 75 mm), que é conveniente e rápido. Os datos técnicos pertinentes deben comprobarse antes da instalación para garantir o cumprimento das condicións de instalación.

Mantemento: todas as partes do produto deben comprobarse regularmente durante o uso, requirindo que as pezas móbiles non estean atascadas e que os fixadores non estean soltos. Se hai algún dano, debe substituírse a tempo para garantir o funcionamento normal do contactor.

CJX2 3P 25A AC Contactor
