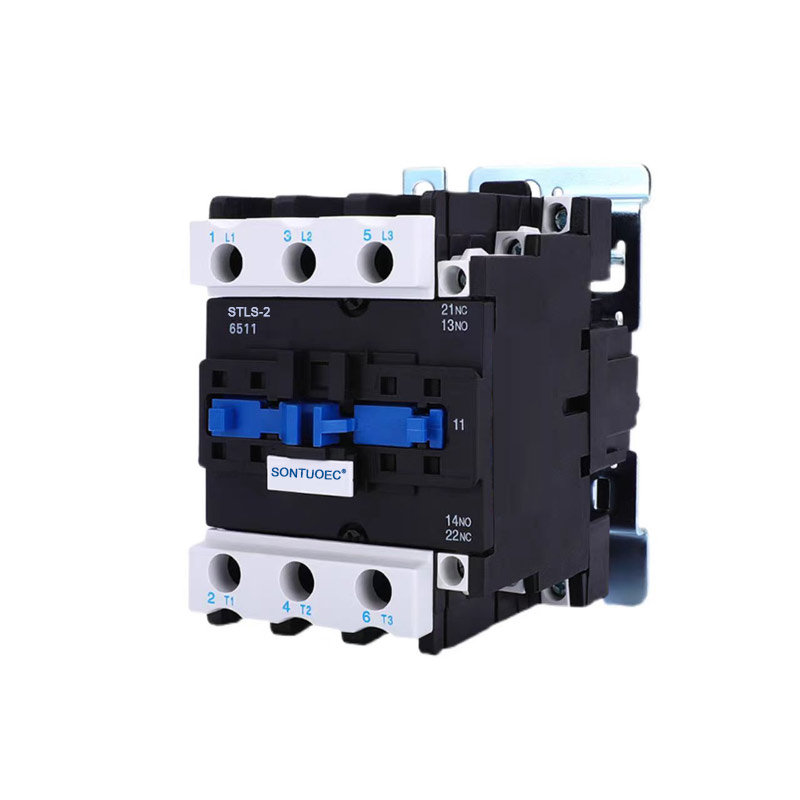

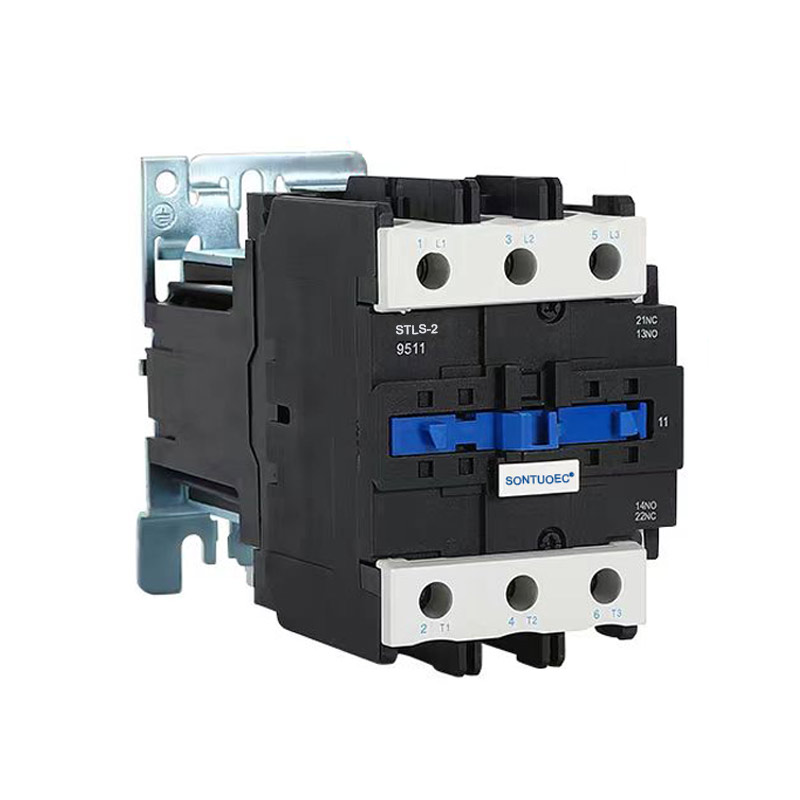

STLS-2 (CJX2) Contactor de interconcluído mecánico da serie

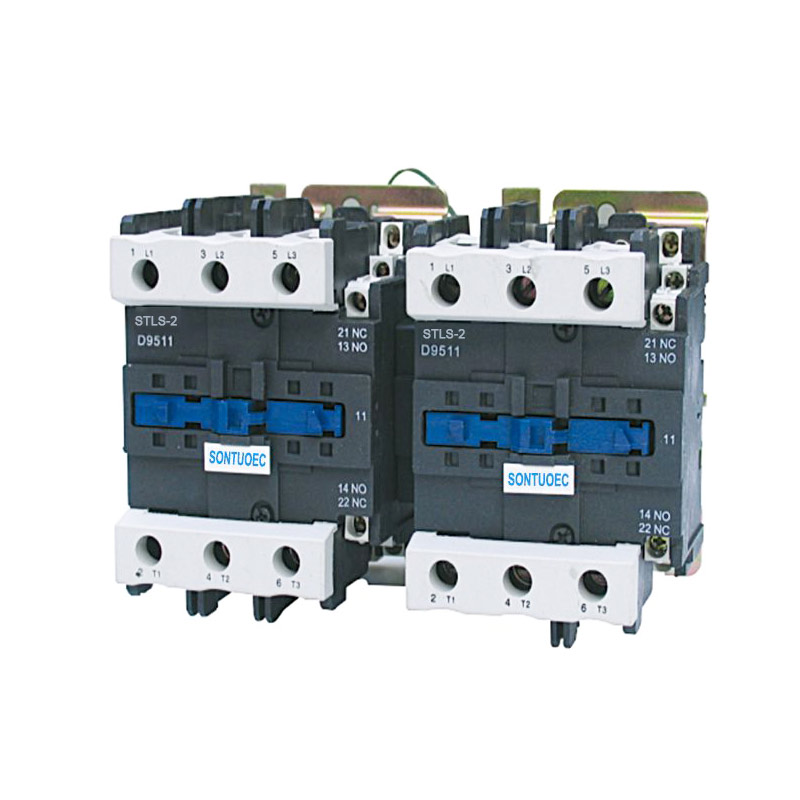

A serie STLS-2 (CJX2) Contactor de interconexión mecánica é adecuada para usar nos circuítos ata a tensión nominal 660V AC 50Hz, corrente 620A, para controlar o motor. Este dispositivo mecánico de intercambio de bloqueo asegura o cambio de contacto dos dous contactores convertibles. Conforme aos estándares IEC60947-4-1.

Modelo:STLS-2(CJX2)

Enviar consulta

Descrición do produto

Tipo		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tensión de insulatio clasificada		660	660	660	660	660	660	660	660	660	660
Térmico convencional		20	24	32	40	50	60	75	80	110	125
actual		20	24	32	40	50	60	75	80	110	125
Clasificación operativa		9	12	16	25	32	40	50	63	80	95
actual		9	12	16	25	32	40	50	63	80	95
controlado	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Potencia (kw)	380v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660v	5.5	7.5	10	15	18.5	30	33	37	45	45
Nota		A instalación do					A instalación do

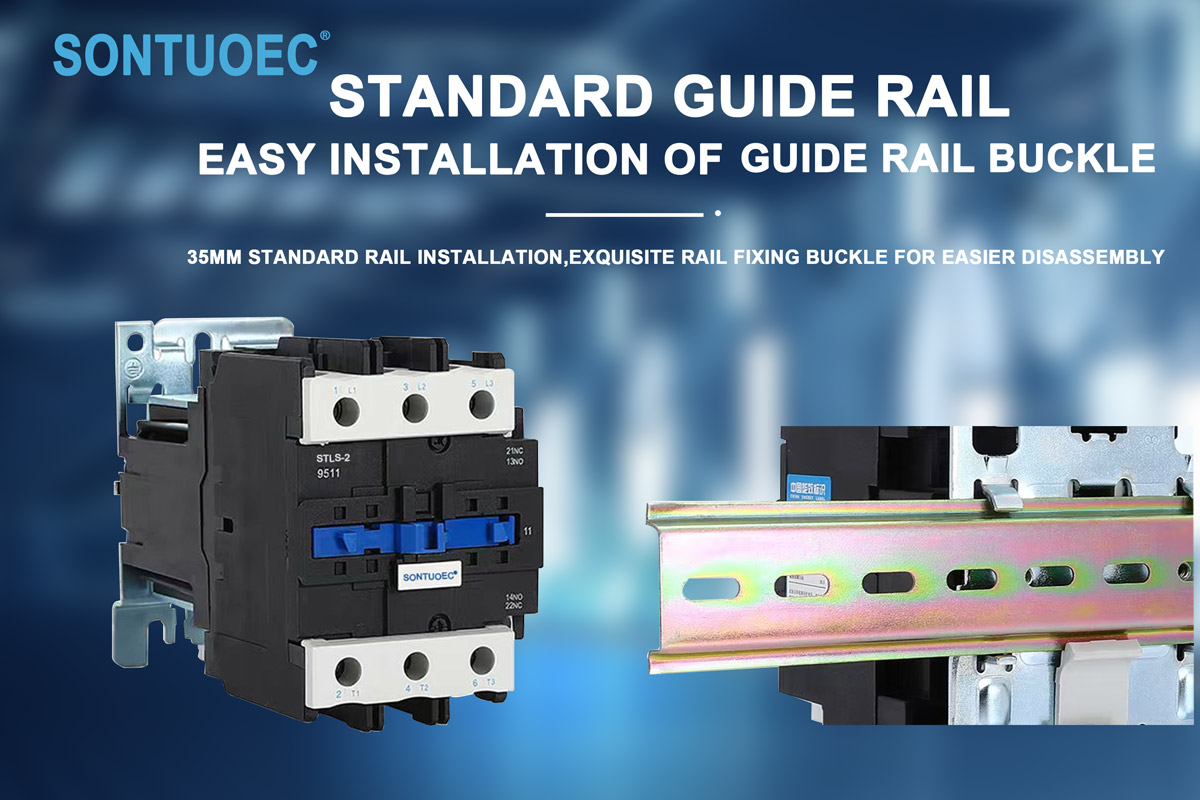

		Os relés poden usar dous parafusos					Os relés poden tres
		e tamén usa os 35 mm					parafusos e tamén usa o
		Rail de instalación					Instalación de 75 mm ou 35 mm
							ferrocarril

Estrutura e características

Estrutura:

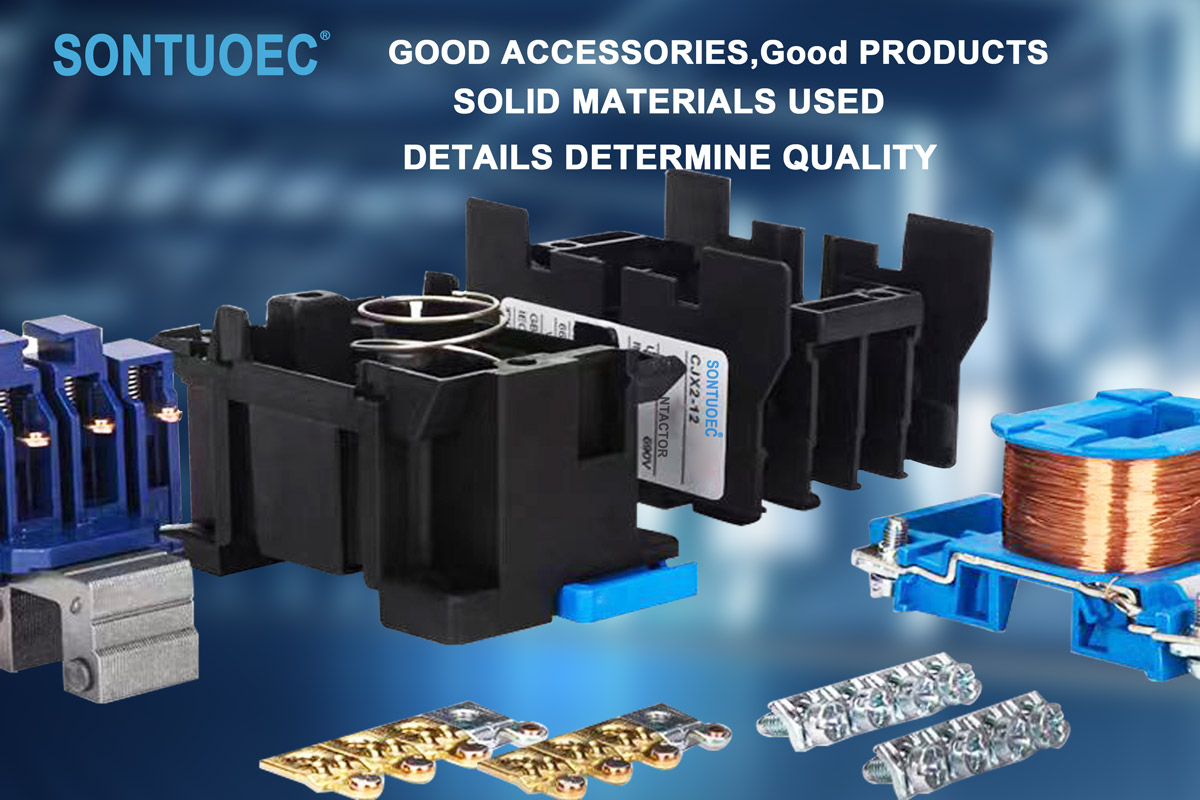

O contactor de 3 p de CA normalmente consta dun sistema electromagnético (incluíndo bobina, núcleo, etc.), sistema de contacto (incluído o contacto principal e o contacto auxiliar), o dispositivo de extinción de arco e a cuncha e outras pezas. Entre eles, o contacto principal úsase para transportar alta corrente e o contacto auxiliar úsase para realizar a transmisión e a retroalimentación dos sinais de control.

Características:

Con tres contactos independentes, pode controlar a potencia trifásica e unha liña cero ao mesmo tempo.

O sistema de contacto está feito de materiais de alta calidade con boa condutividade e resistencia ao desgaste.

O sistema electromagnético ten unha forza de succión suficiente para enganchar e liberar de forma fiable os contactos.

O dispositivo de extinción de arco pode extinguir efectivamente o arco xerado cando os contactos están desconectados, protexendo os contactos contra os danos.

A serie STLS-2 (CJX2) Contactor de interconexión mecánica é adecuada para usar nos circuítos a tensión nominal de ata 660V AC 50Hz ou 60Hz, corrente de ata 95A, para facer e romper, iniciar frecuentemente e controlar o motor de CA. Combinado co bloque de contacto auxiliar, o retraso do temporizador e o dispositivo de interconexión de máquinas, etc., convértese no contactor de atraso, contactor mecánico de interconexión mecánica, iniciador Star-Delta. Co relé térmico, combínase no arranque electromagnético. O contactor prodúcese segundo IEC 60947-1.

Principio de operación

Cando se alimenta a bobina do contactor de 3P AC, o núcleo de ferro xera magnetismo e atrae o sistema de contacto para pechar, conectando así a fonte de alimentación trifásica e un fío cero. Cando a bobina está desactivada, o núcleo perde o seu magnetismo e o sistema de contacto sepárase baixo a acción dun resorte, desconectando así a fonte de alimentación trifásica da liña cero. Deste xeito, o contactor de CA de 3P pode realizar un control remoto das cargas eléctricas.

Escenarios de aplicación

O contactor de 3 p de CA é amplamente utilizado en varios sistemas de enerxía que precisan controlar a potencia trifásica e unha liña cero ao mesmo tempo, como:

Campo de automatización industrial: usado para controlar as operacións de inicio, parada e inversa do motor.

Sistema de enerxía: usado para realizar un control remoto e protección do sistema de enerxía.

Automatización de edificios: usado para controlar o inicio e a parada de iluminación, aire acondicionado e outros equipos.
