2p rcbo un tipo

2p rcbo Un tipo é un interruptor de dous circuítos de corrente residual con protección contra o sobrecorrido (interruptor de corrente residual con protección de sobrecarga), pode controlar a liña de lume 2p (L1) e a liña cero (N); e 4P (L1, L2, L3) e a liña cero (N) no mesmo tempo. Un tipo ”normalmente refírese a un tipo ou especificación específica do interruptor, que pode implicar as características de funcionamento, a corrente clasificada, a tensión nominal e outros parámetros do interruptor.

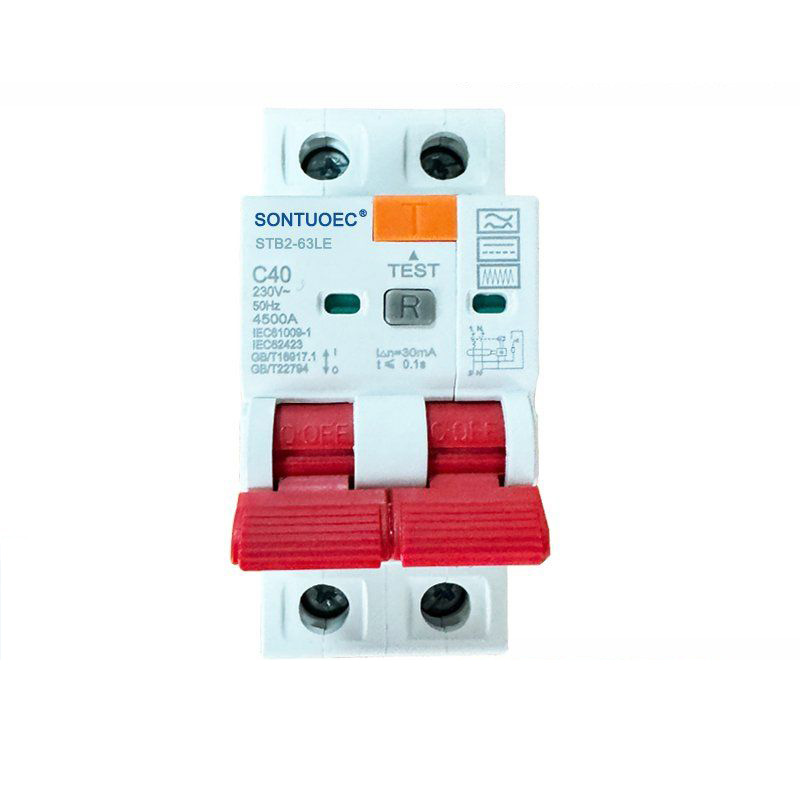

Modelo:STB2-63LE

Enviar consulta

Descrición do produto

	Estándar	Unidade	IEC/EN 61009-1
Eléctrico Características	Modo		Tipo electrónico
	Tipo (forma de onda da terra Sensado de fugas)		E, e
	Lanzamento termo-magnético característico		B, C, d
	Ln actual clasificado	A	6,10,16,20,25,32,40; 63,80a
	Postes	P	1p+n, 3p+n
	Tensión nominal UE	V	AC 230, 400
	Sensibilidade nominal I △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Clasificación de residuos e romper Capacidade L △ m	A	500
	Capacidade de curtocircuíto nominal ICN	A	6000
	Tempo de descanso baixo i △ n	S	≤0.1
	Frecuencia nominal	Hz	50/60
	Clasificación de impulsowithstand Tensión (1,2/50) UIMP	V	4000
	Tensión de proba dieléctrica en ind.freq por 1 min	kv	2
	Tensión de illamento IU	V	250
	Grao de contaminación		2
Mecánica Características	Vida eléctrica		4000
	Vida mecánica		10000
	Indicador de corrente de falla		Si
	Título de protección		IP20
	Temperatura ambiente (con media diaria ≤35 ºC)	ºC	-5 ~+40 (aplicación especial consulte corrección de compensación de temperatura)
	Temperatura de almacenamento	ºC	-25 ~+70
Instalación	Tipo de conexión terminal		Cable/Pin-Type Busbar/U-Type barra de autobuses
	Tamaño do terminal superior/inferior para cable	MM2	25
	Tamaño do terminal superior/inferior para cable	Awg	18-5
	Tamaño do terminal superior/inferior para barra de autobuses	MM2	25
		Awg	18-3
	Montaxe		En Din Rail EN 60715 (35 mm) por medio de dispositivo de clip rápido
	Conexión		De arriba

Características e parámetros principais

Características de acción: 2p RCBO Un tipo ten unha función de protección de corrente residual, cando a corrente residual (é dicir, corrente de fuga) no circuíto alcanza un valor preestablecido, o interruptor actuará rapidamente para cortar o circuíto para evitar accidentes de choque eléctrico e incendios eléctricos.

Corrente nominal: Dependendo do modelo e especificacións específicas, o rango de corrente nominal de 2p RCBO A tipo pode variar, pero normalmente inclúe unha ampla gama de especificacións como 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a, etc.

Tensión nominal: o tipo RCBO A 2P é normalmente clasificado en 240V CA para ambientes eléctricos domésticos e comerciais.

Frecuencia nominal: a frecuencia nominal deste interruptor normalmente é de 50/60Hz, o que coincide coa frecuencia de alimentación na maioría dos países e rexións.

Capacidade de curtocircuíto nominal: o tipo RCBO 2P A ten unha capacidade de circuíto curto de alta valoración, como 6ka ou 10ka, que é capaz de soportar grandes choques de corrente sen danos no caso dun fallo de curtocircuíto.

Corrente de acción de fuga: a corrente de acción de fuga deste interruptor normalmente é de 30mA ou menos, o que cumpre os requisitos da Comisión Electrotécnica Internacional (IEC) e as normas nacionais relevantes e pode protexer eficazmente a seguridade persoal.

O RCBO úsase principalmente en AC 50Hz (60Hz), tensión clasificada 230/400V, corrente clasificada de 6a a 40a sistema de distribución de terminal de baixa tensión. RCBO é igual coa función MCB+RCD; Úsase para a protección contra choques eléctricos e a protección de contactos indirectos humanos, a protección dos equipos eléctricos cando o corpo humano que toca a electricidade ou a corrente de fuga de rede eléctrica supera o valor estipulado e a protección contra a carga e o curtocircuíto; Tamén pode ser un operador de non frecuencia no circuíto, usado salvaxe no distrito residencial e comercial. Cumpre o estándar de IEC61009-1.

Aplicación e instalación

Aplicación: 2p rcbo Un tipo é adecuado para a protección de circuítos de distribución de enerxía que requiren un control simultáneo tanto de fíos de lume como de cero, como iluminación, tomas, aire acondicionado e outros circuítos en lugares domésticos, comerciais, industriais e outros.

Instalación: o interruptor adoita adoptar montaxe de carril de DIN ou montaje de paneis simétricos, o que é conveniente para a instalación e eliminación rápida na caixa de distribución ou na caixa de distribución.

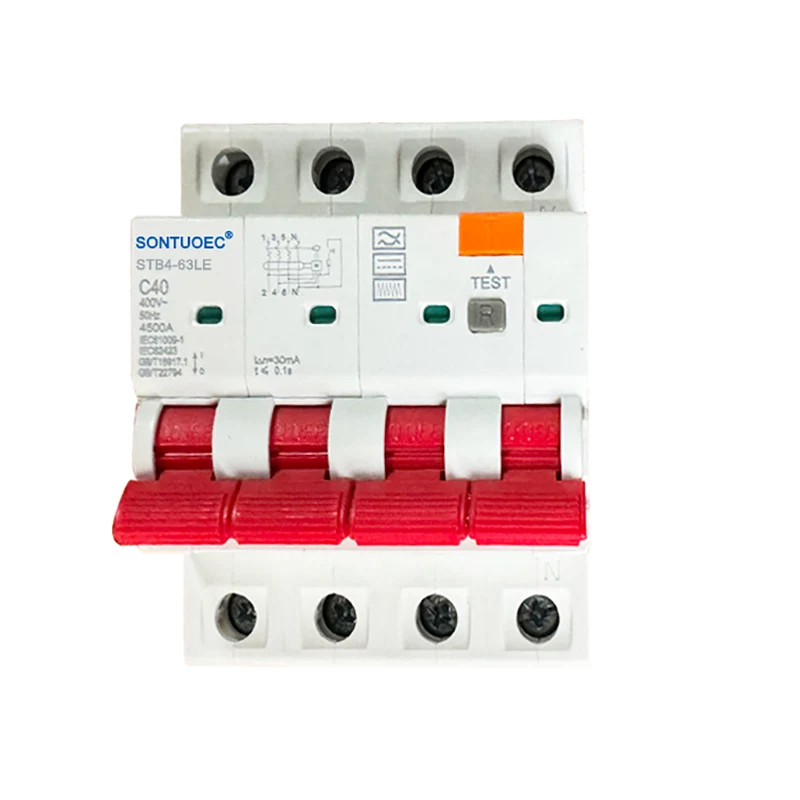

Cableado: 4P RCBO Un tipo é flexible no cableado e pódese conectar a circuítos trifásicos de tres fíos trifásicos de catro fíos ou monofásicos. Ao cablear, asegúrese de que os fíos de lume, cero e terra estean correctamente conectados para evitar o risco de descarga eléctrica e lume eléctrico.
