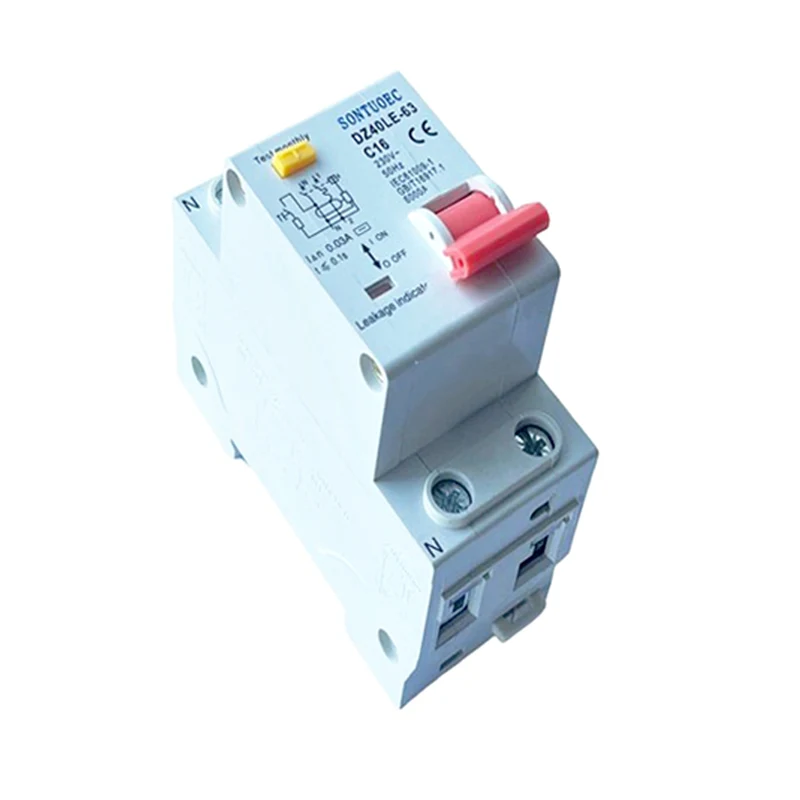

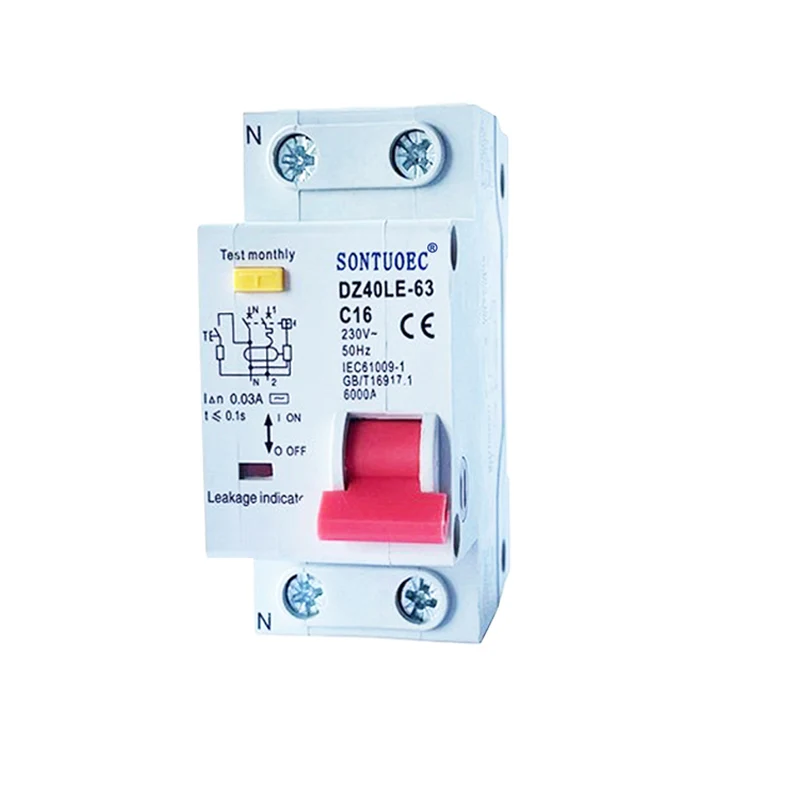

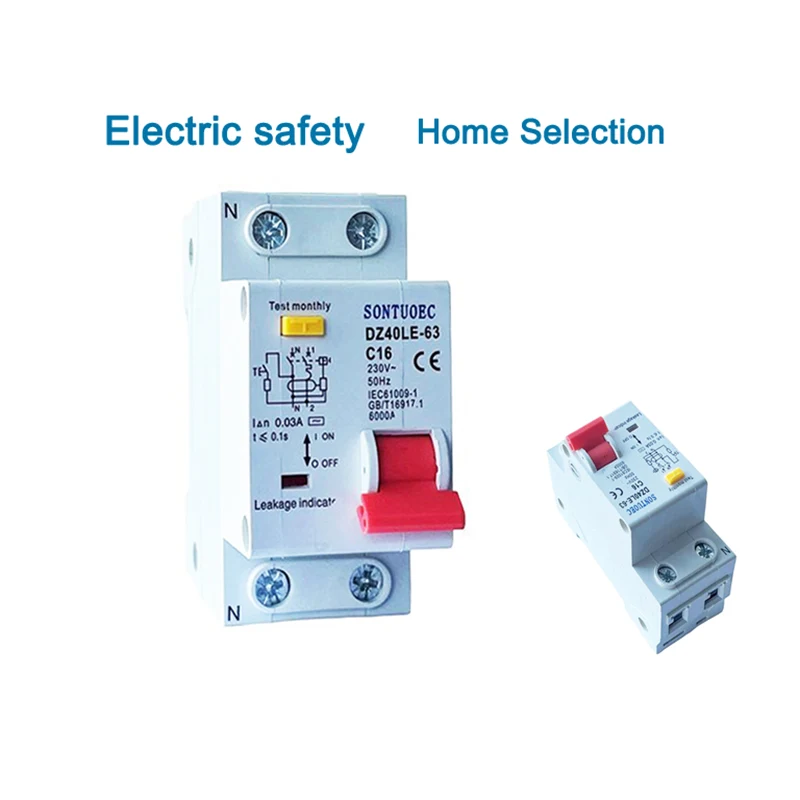

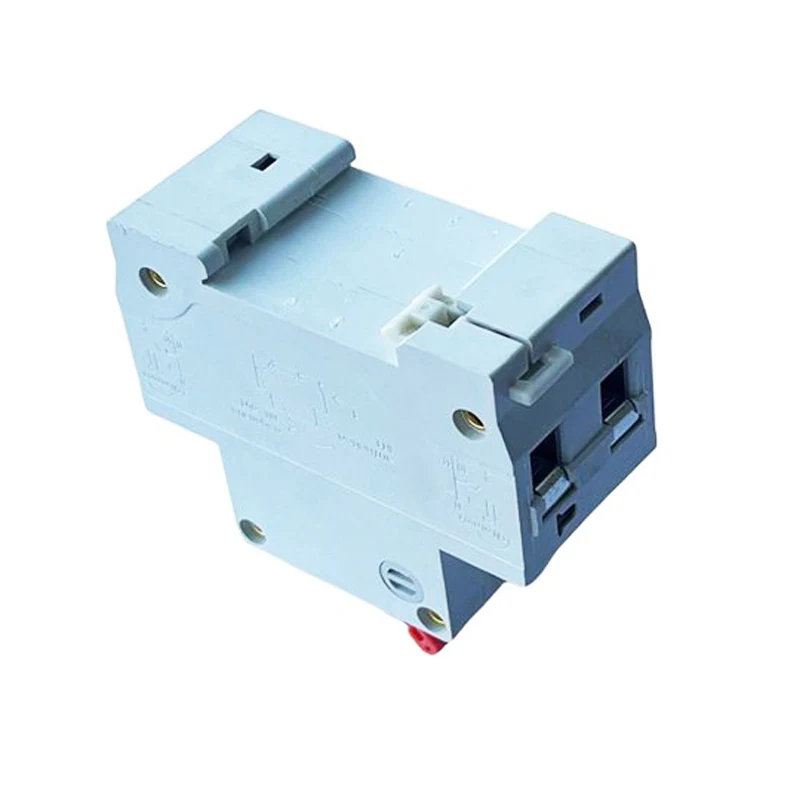

Interruptor de circuítos residuais 2p 1p+N con protección contra sobrecorrente

Principio de operación

O principio de funcionamento do interruptor de circuíto residual 2p 1p+N con protección contra o sobrecorrido baséase na suma vectorial de correntes e no principio electromagnético. Cando as correntes das liñas L (lume) e N (cero) no circuíto non son de magnitude igual, a suma vectorial de correntes no lado primario do circuíto do transformador non é cero, o que xera unha tensión inducida na bobina secundaria. Esta tensión inducida engádese ao relé electromagnético, xerando unha corrente de excitación que crea unha forza de desmagnetización inversa. Cando a corrente de falla alcance o valor de corrente de funcionamento do RCBO, esta forza de desmagnetización inversa fará que a armadura dentro do relé electromagnético se desvincule do xugo, empuxando o mecanismo de funcionamento a actuar e cortar o circuíto de corrente de falla.

Características e beneficios

Protección multi-funcional: 2P RCBO combina as funcións de protección de corrente residual e de protección contra o sobrecorrido, que poden protexer plenamente a seguridade dos circuítos e equipos.

Alta fiabilidade: adoptando compoñentes electrónicos avanzados e mecanismo de desconexión, ten alta fiabilidade e seguridade.

Configuración flexible: o deseño de 2 polos permite unha protección simultánea de potencia 1 fase e liña cero, adecuada para varios sistemas eléctricos complexos.

Fácil de instalar e manter: deseño estrutural razoable, fácil de instalar e ao mesmo tempo fácil de realizar mantemento e revisión.

Selección e instalación

Selección: ao seleccionar o tipo, debe basearse na tensión nominal, corrente nominal, capacidade de rotura de curtocircuíto e corrente de acción de fuga do circuíto e outros parámetros. Ao mesmo tempo, tamén se debe considerar o número de polos e o número de circuítos actuais de RCBO para satisfacer as necesidades de protección do circuíto.

Instalación: 2p RCBO debe instalarse nun lugar seco e ventilado sen gas corrosivo e sen perigo de explosión. A instalación debería asegurarse de que o cableado sexa correcto e fiable, o mecanismo de funcionamento é flexible e fiable e a instalación segue estándares e códigos relevantes.
