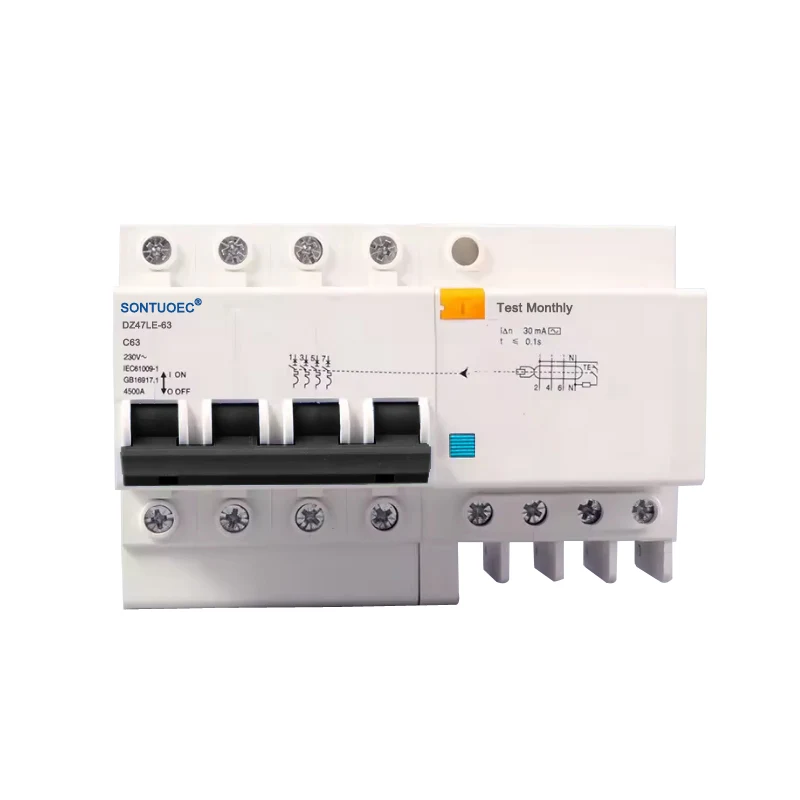

Tipo de CA RCBO 4P

O tipo 4P RCBO CA é un interruptor de circuíto de 4 polos que combina funcións de protección de corrente residual e protección contra o sobrecorrido, especialmente deseñadas para circuítos de corrente alterna (AC). Pódese cortar automaticamente a fonte de alimentación cando se detecta no circuíto corrente residual (é dicir, corrente de fuga) para evitar incendios eléctricos e accidentes de choque eléctrico persoal. Ao mesmo tempo, tamén ten unha función de protección contra o sobrecorrido que pode cortar automaticamente a fonte de alimentación en caso de sobrecarga ou curtocircuíto no circuíto para protexer a seguridade do circuíto e dos equipos.

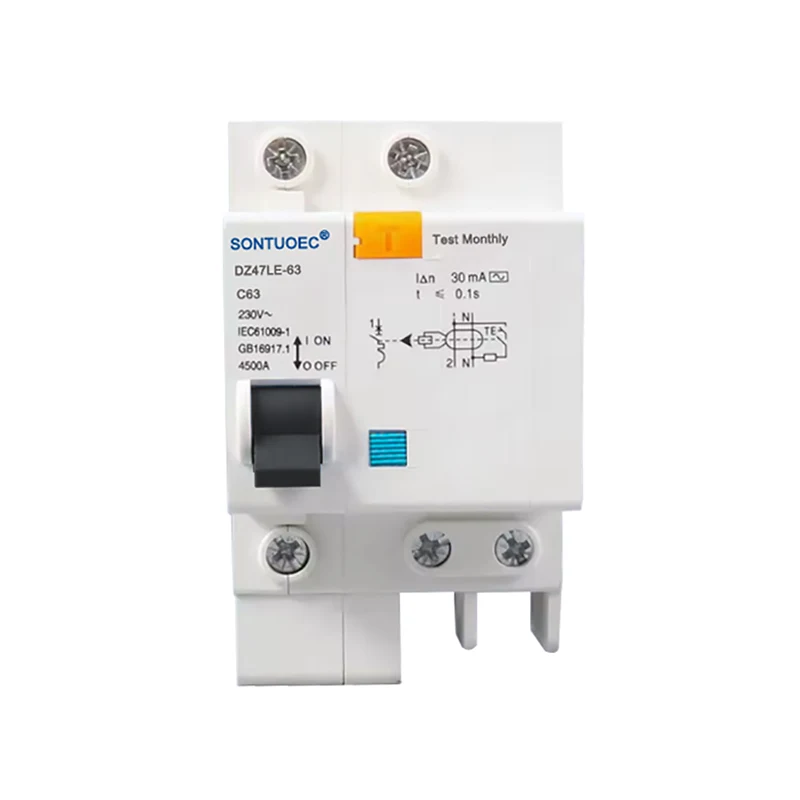

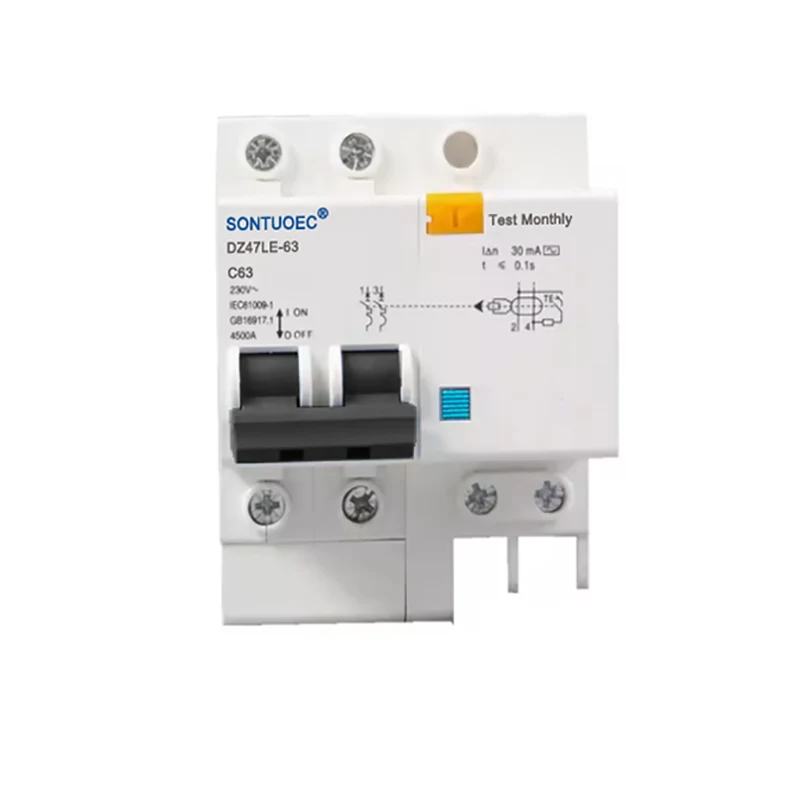

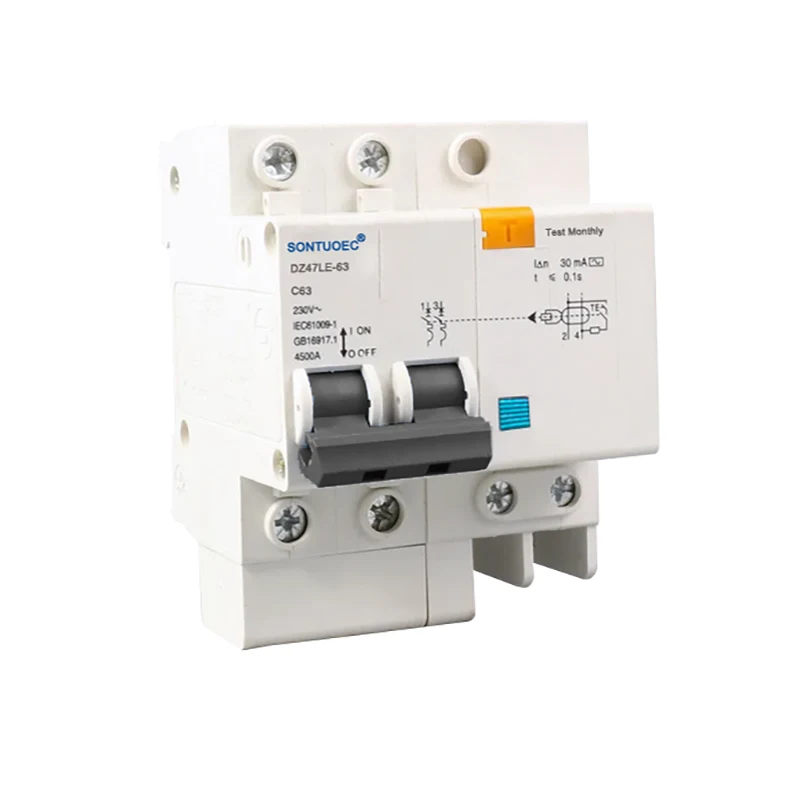

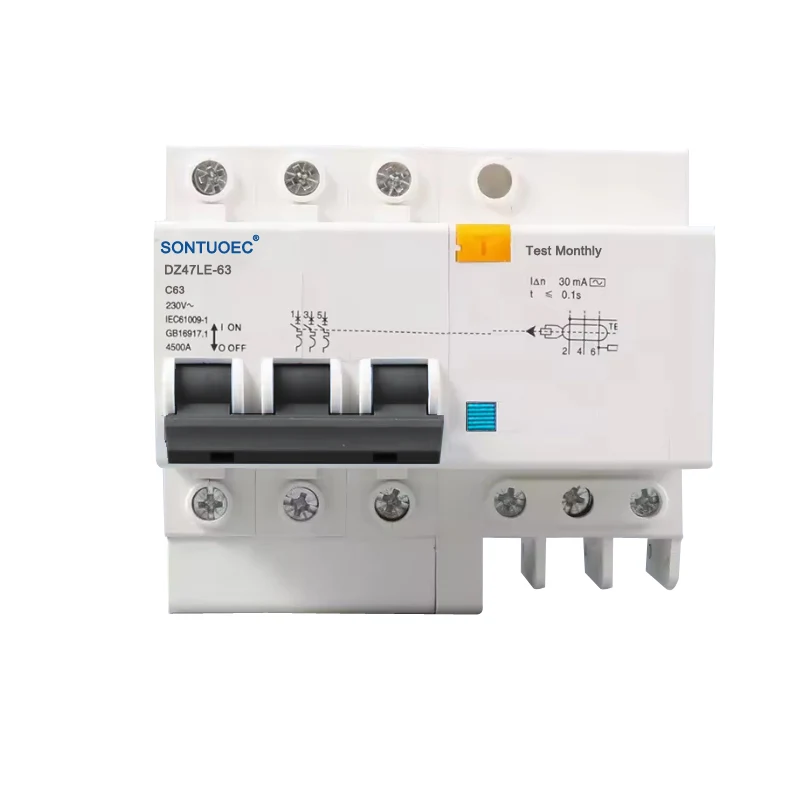

Modelo:DZ47LE-63

Enviar consulta

Descrición do produto

Nome	Interruptor residual con protección contra sobrecorrente
Características	protección contra sobrecarga/ curtocircuíto/ fuga
Polo non	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Capacidade de rotura	3ka, 4,5ka, 6ka
Corrente nominal (A)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Corrente de funcionamento residual clasificada:	10mA, 30mA, 100mA, 300mA, 500mA
Tensión nominal (V)	240/415V
instalación	Tipo de ferrocarril DIN
estándar	IEC61009-1 、 GB16917-1
certificación	CE

Principio de operación

O principio de funcionamento do tipo RCBO 4P RCBO baséase na suma vectorial das correntes e nos principios electromagnéticos. Cando as correntes do circuíto do lume (L) e cero (n) os fíos non son iguais en magnitude, a suma vectorial das correntes no lado primario do circuíto transformador non é cero, o que xera unha tensión inducida na bobina secundaria. Esta tensión inducida engádese ao relé electromagnético, xerando unha corrente de excitación que crea unha forza de desmagnetización inversa. Cando a corrente de falla alcance o valor de corrente de funcionamento do RCBO, esta forza de desmagnetización inversa fará que a armadura dentro do relé electromagnético se desvincule do xugo, empuxando o mecanismo de funcionamento a actuar e cortar o circuíto de corrente de falla.

DZ47LE-63 SERIE O interruptor de protección de fuga de terra electrónica é adecuado para o circuíto residencial monofásico de AC 50Hz/60Hz, tensión clasificada 230V e corrente clasificada 6A ~ 63A; 400V para circuíto trifásico de AC 50Hz/60Hz. Pode protexer a sobrecarga de forma de circuíto e curtocircuíto. Este produto ten vantaxes de pequeno volume, alta capacidade de rotura, fío vivo e liña cero ao mesmo tempo, protexendo tamén a persoa contra o choque de fuga eléctrica no caso do fío de lume e a liña cero conectada.

Conforme ao IEC61009-1 estándar, GB16917.1.

Característica:

1). Proporciona a protección contra o choque eléctrico, a falla de terra, a corrente de fuga;

2). Protección contra a sobrecarga, o curtocircuíto e a sobre-tensión;

3). Pequeno volume, alta capacidade de rotura; O fío vivo e a liña cero córtanse ao mesmo tempo;

4). Pequeno tamaño e peso, instalación e cableado fácil, rendemento alto e duradeiro

5). Proporciona contra o disparo de mal funcionamento causado por tensión instantánea e corrente instantánea.

Características e beneficios

Protección multifuncional: o tipo RCBO 4P RCBO combina protección de corrente residual e protección contra o sobrecorrido para proporcionar protección integral para circuítos e equipos.

Alta sensibilidade: a protección altamente sensible contra a aplicación súbita ou o aumento lento da corrente de CA sinusoidal residual asegura o desacoplamiento.

Amplia gama de aplicacións: adecuado para circuítos de CA en sistemas domésticos, industriais e comerciais de distribución de enerxía, especialmente para o cableado dun lume-un-cero.

Fácil de instalar e manter: deseño estrutural razoable, fácil de instalar e ao mesmo tempo fácil de realizar mantemento e revisión.

Escenarios de aplicación

O tipo de CA RCBO 4P é amplamente utilizado para a protección do circuíto de CA en casas, oficinas, locais comerciais e instalacións industriais. É especialmente adecuado para aplicacións que requiran protección tanto de lume como de cero, como circuítos de iluminación, circuítos de toma e protección de equipos como motores.
