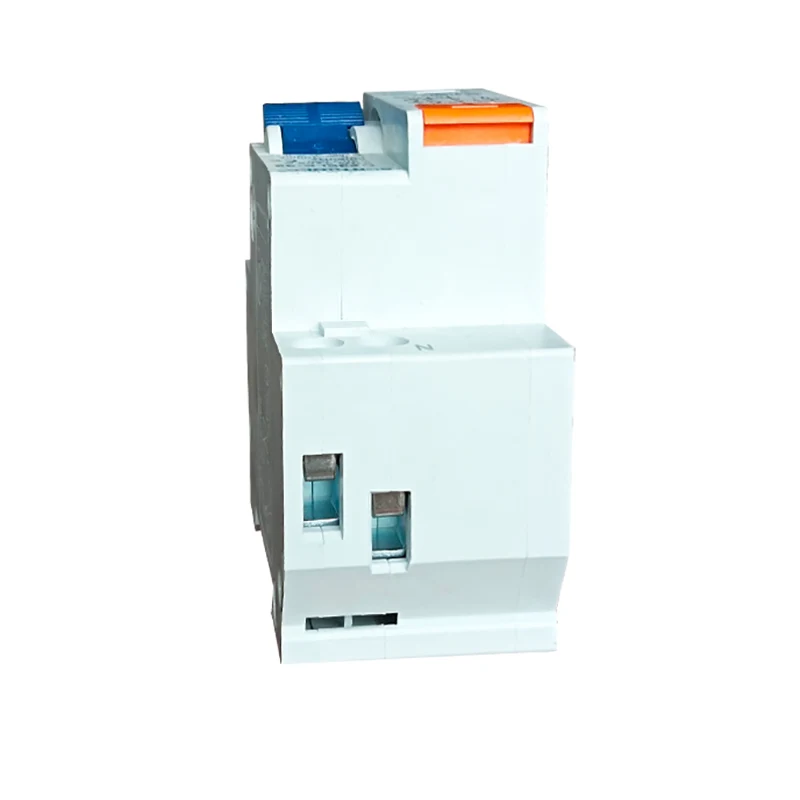

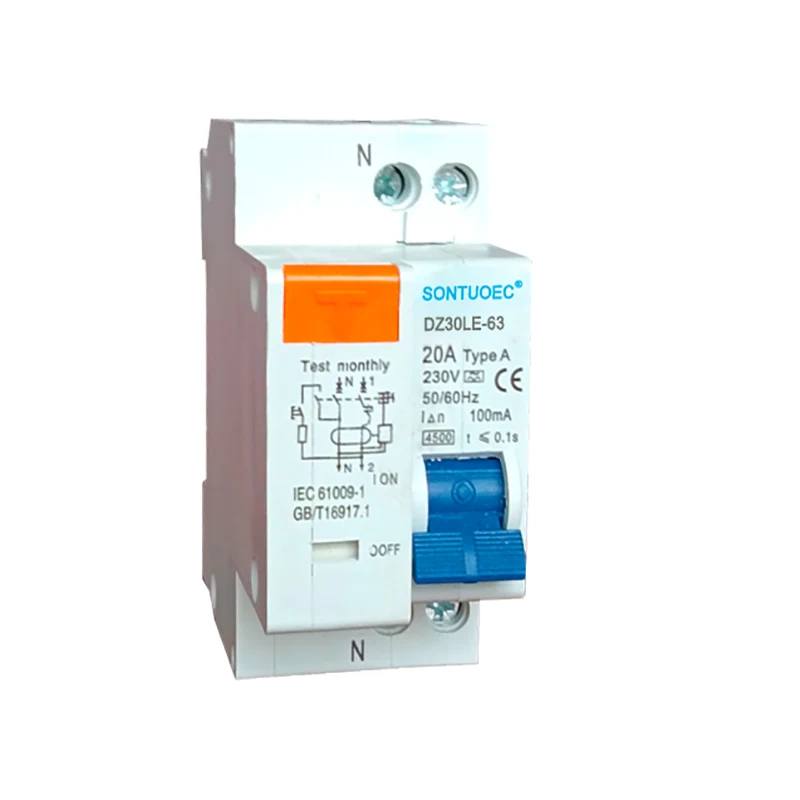

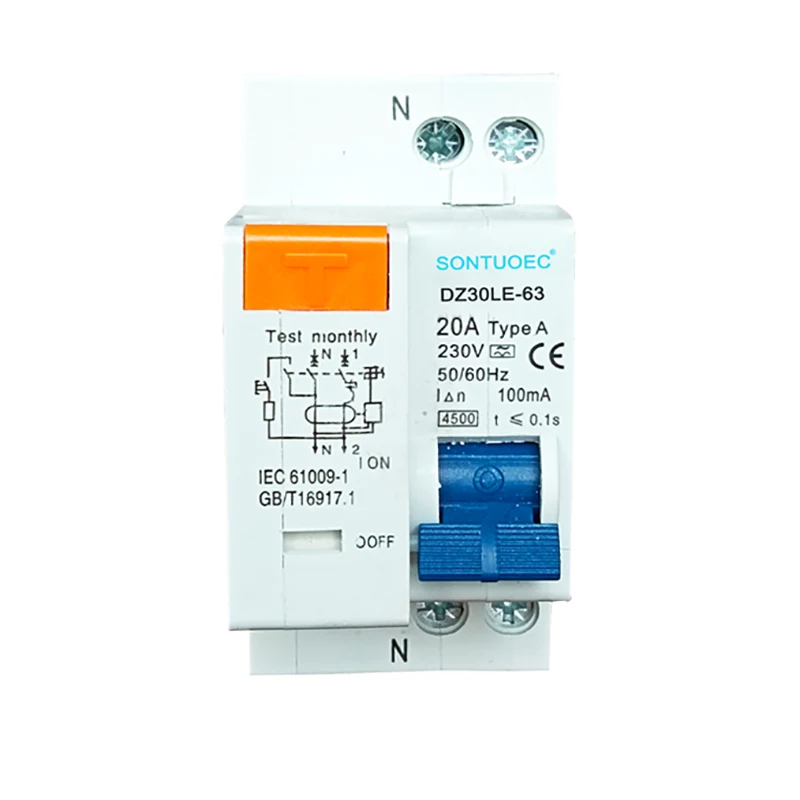

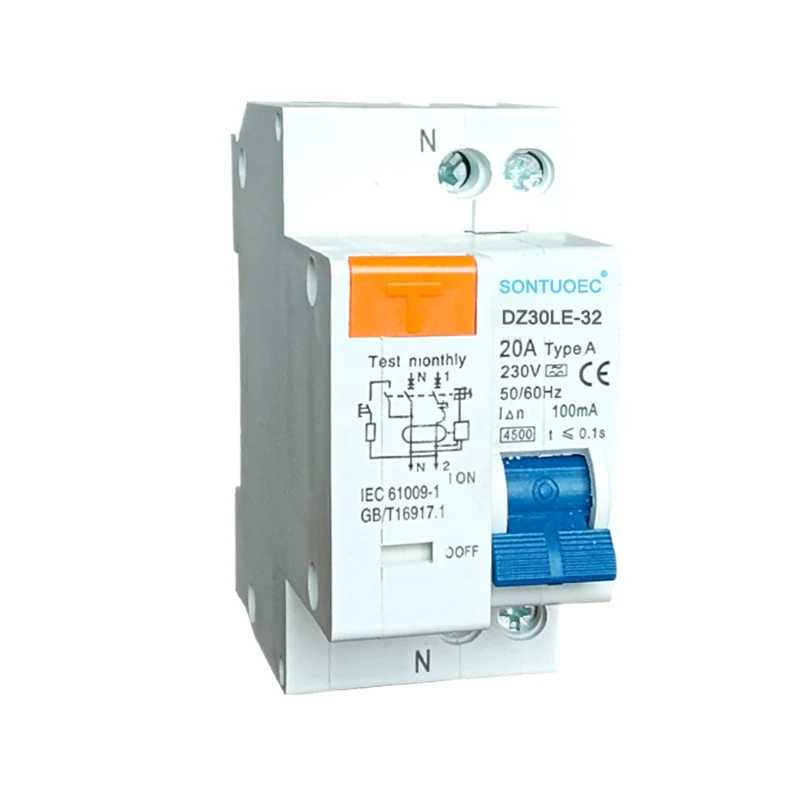

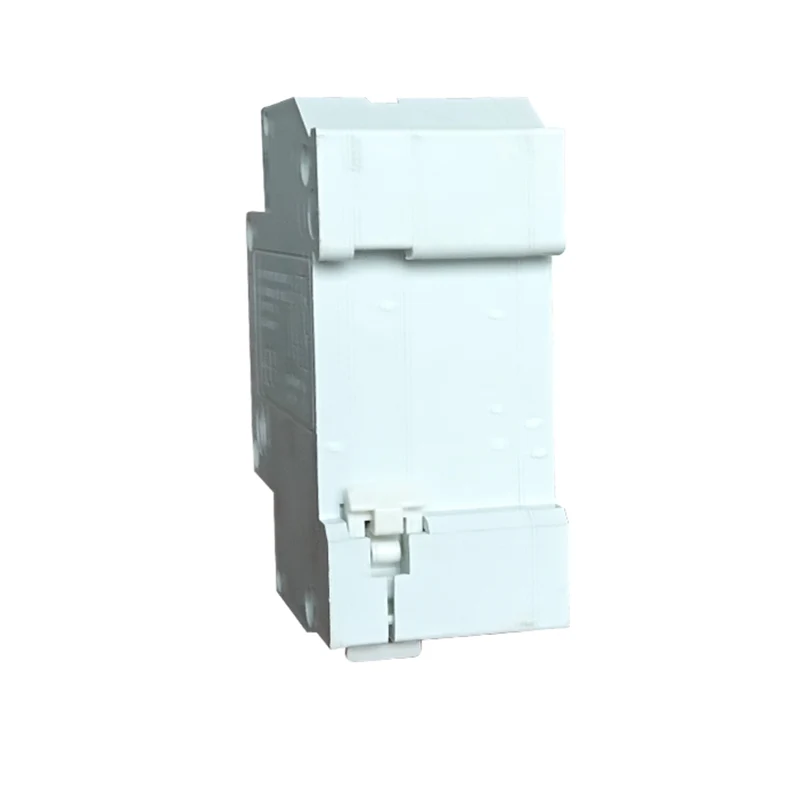

1P+N Tipo electrónico RCBOIS Un tipo especial de interruptor que utiliza o principio electromagnético para detectar e cortar a corrente residual (corrente de fuga) no circuíto, evitando así incendios eléctricos e accidentes de choque eléctrico persoal. Ao mesmo tempo, tamén ten unha función de protección contra o sobrecorrido, que pode cortar automaticamente a fonte de alimentación cando o circuíto está sobrecargado ou curto para protexer a seguridade do circuíto e dos equipos.
Nome do produto |
DZ30L-63 |
|
Modelo |
Tipo electrónico (MCB+RCD) |
|
Polo |
1p+n |
1p+n |
Corrente nominal (A) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
|
Corrente de curtocircuíto residual clasificado |
3ka, 4,5ka; 6ka |
|
Estándar |
IEC61009-1 |
|
Resistencia electro-machánica |
Máis de 4.000 ciclos |
|
Corrente de funcionamento residual clasificada |
10mA, 30mA, 100mA, 300mA, 500mA |
Detección de corrente residual: Cando hai corrente residual no circuíto, o transformador de corrente de secuencia cero no RCBO detectará este sinal e converteráo nun sinal eléctrico para o procesamento.
Procesamento e comparación do sinal: o sinal de corrente residual detectado amplificarase, filtrado e procesado e, a continuación, compararase co valor de corrente de acción preestablecido.
Acción de disparo: cando a corrente residual chega ou supera o valor actual de acción predeterminada, o RCBO desencadeará o mecanismo de disparo para cortar a potencia do circuíto principal.
Principio electromagnético: empregando o principio electromagnético para a detección de corrente residual, caracterízase por alta sensibilidade e velocidade de resposta rápida.
Protección multifuncional: ademais da función de protección de corrente residual, tamén ten unha función de protección contra o sobrecorrido, que pode protexer de xeito exhaustivo a seguridade de circuítos e equipos.
Safe e fiable: RCBO adopta compoñentes electrónicos avanzados e mecanismo de liberación, que ten alta fiabilidade e seguridade.
Fácil de instalar e manter: a estrutura de RCBO é razoablemente deseñada, fácil de instalar e, ao mesmo tempo, fácil de realizar mantemento e revisión.
Este 1P+N Electronic Type RCBO funciona como combinación de interruptor de circuíto e dispositivo de corrente residual, que protexen ao ser humano da falla de eléctrico por mor da corrente excesiva de corrente de falla de terra. Está a protexerse ata unha corrente máxima de curtocircuíto 32A ou 63A. E cumprir o IEC estándar/EN 61009.1.
1. Protección contra a falla de terra/corrente de fuga e función do illamento
2. ACTUACIÓN DE CORCARCUITO DE ALTA CAPITACIÓN
3.Applicable para a conexión de barra de bus de tipo terminal e pin/bifurcación
4. Equipado con terminais de conexión protexida de dedos
5. Desconecte automaticamente o circuíto cando se produce a corrente de falla/fuga de terra e supera a sensibilidade nominal
6. Independente da fonte de alimentación e da tensión da liña, e libre de interferencias externas, flutuación de tensión.
