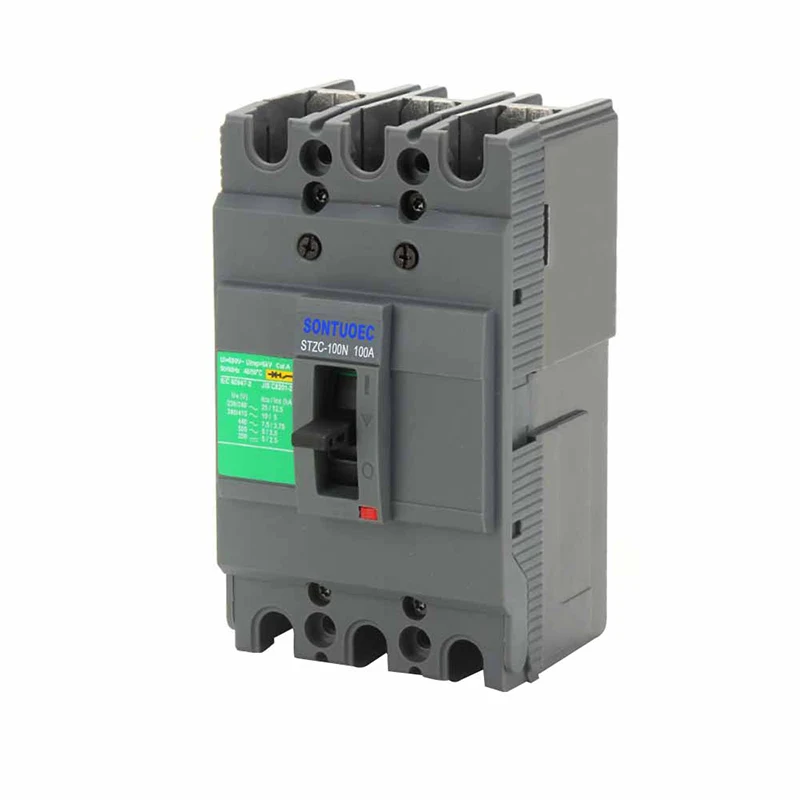

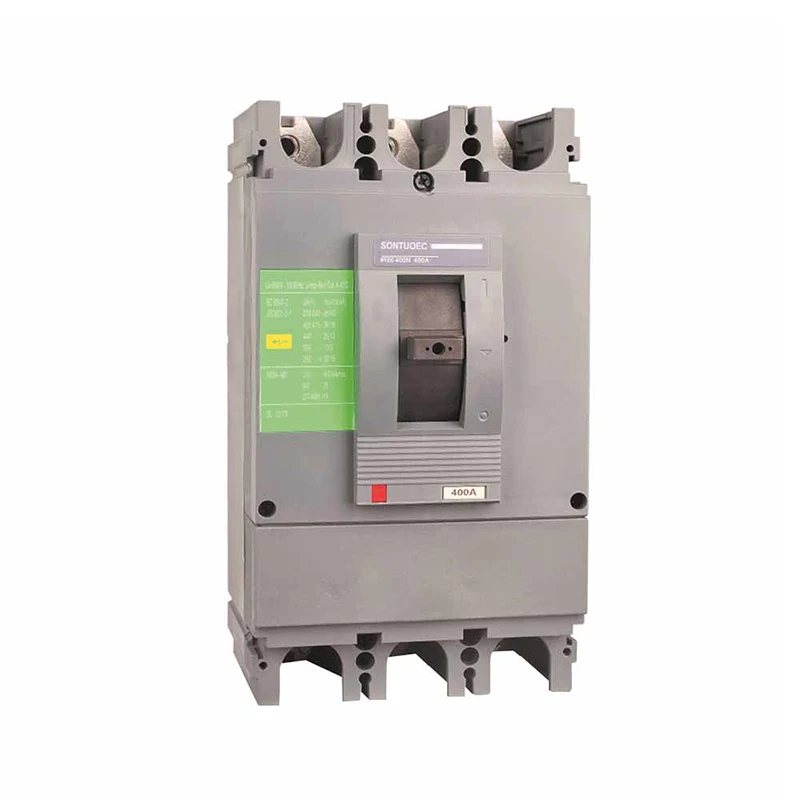

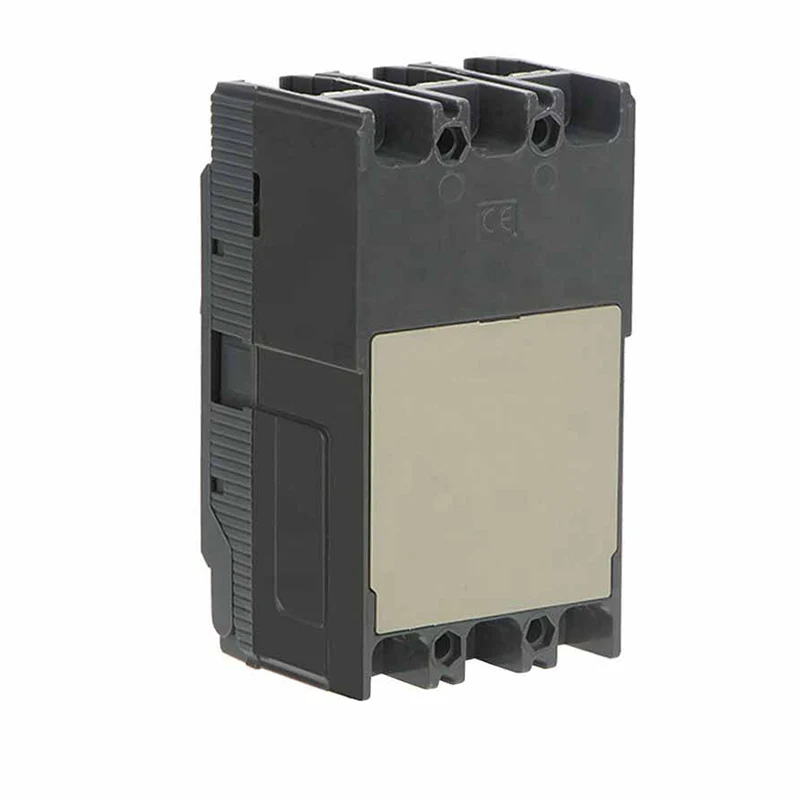

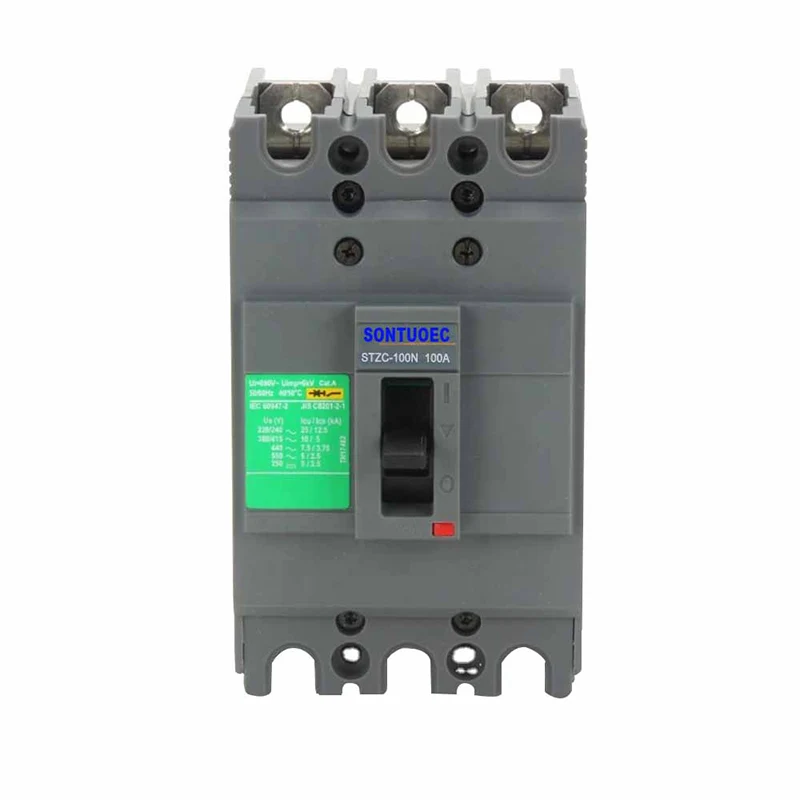

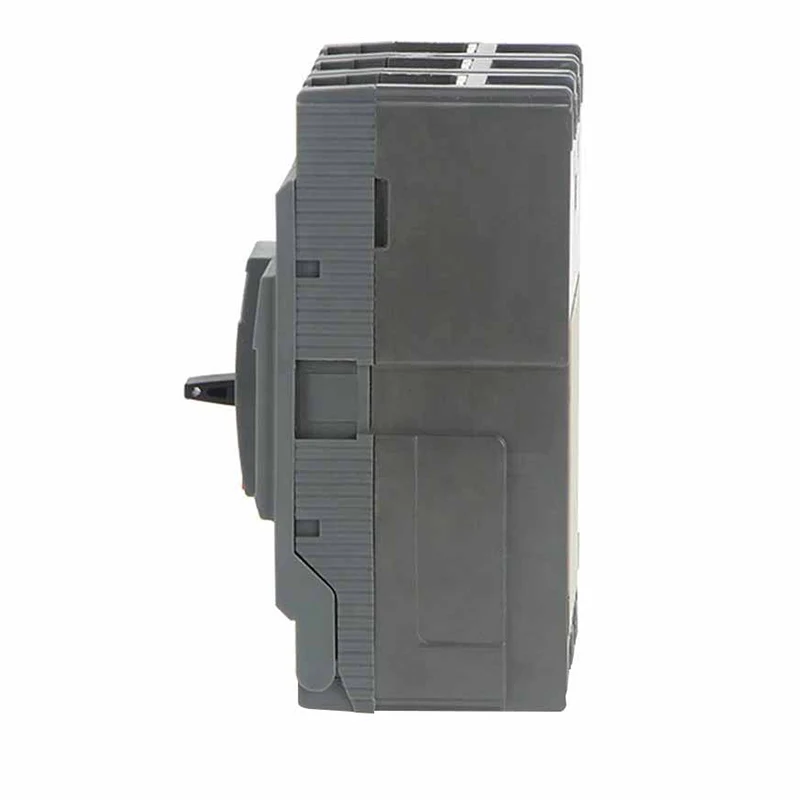

O disyuntor de circuíto de casos moldeado polo sistema solar usa materiais de plástico ou metal de alta resistencia para facer a cuncha e contén compoñentes clave como contactos, fusibles e lanzamentos electromagnéticos no seu interior. Pode cortar rapidamente o circuíto cando a corrente supera o valor nominal, evitando así que o equipo eléctrico do sistema solar sexa danado debido á sobrecarga ou ao curtocircuíto.
Especificacións:
Tipo | Corrente nominal (A) | Polo | Tensión de illamento nominal (V), UI (V) |
Tensión nominal (V) UE | Capacidade de rotura de circuítos ICS (KA) |
Capacidade de rotura de circuítos de sílice U UCI (KA) | Operación Life (Times) | |||
Eléctrico/Mecanismo | ||||||||||
Ac | ||||||||||
STZC-100 | 16,20,25,32,40,50,63,80,100 | 3p, 4p | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-160 | 100.125.160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-2550 | 160.180.200.225.250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-400 | 250.300.315.400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400.500.600.630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
Protección de alto rendemento: o interruptor de circuíto de casos moldeado polo sistema solar ten unha excelente sobrecarga e protección de curtocircuíto, o que pode asegurar o funcionamento estable do sistema solar.
Adaptabilidade forte: o interruptor é adecuado para diferentes tamaños e tipos de sistemas de enerxía solar, incluídos sistemas fóra da rede e sistemas conectados á rede.
Seguro e fiable: Adoptando a tecnoloxía avanzada de protección magnética térmica, pode cortar rapidamente o circuíto cando se produce un fallo, evitando o lume e outros accidentes de seguridade.
Fácil de instalar e manter: estrutura compacta, fácil de instalar, ao tempo que proporciona un deseño de mantemento fácil, como contactos extraíbles, etc.
A serie SEZC-100 de MCCB úsase na rede de distribución de AC 50/60Hz, a tensión operativa clasificada 440V e a corrente clasificada de 15a a 630A. Úsase para distribuír enerxía e protexer o circuíto, enerxía e equipos eléctricos contra a sobrecarga e os danos do curtocircuíto, que melloran a fiabilidade e a continuidade da fonte de alimentación.
As especificacións técnicas para os interruptores de casos moldeados polo sistema solar varían segundo a marca e o modelo, pero normalmente inclúen parámetros clave como a corrente clasificada, a tensión clasificada e a capacidade de rotura. Por exemplo, certos modelos de interruptores poden ter un rango de corrente nominal de 63-125A e unha tensión nominal de DC500V. Ao seleccionar un interruptor de circuíto, debe combinarse coas necesidades reais do sistema solar.
Os interruptores de circuítos de casos moldeados polo sistema solar son amplamente utilizados en varios sistemas de enerxía solar, incluíndo:
Sistema solar fóra da rede: proporcionando alimentación a áreas remotas ou lugares que non se poden conectar á rede.
Sistema solar conectado á rede: combinar a enerxía solar coa rede para realizar un poder complementario e compartido.
Sistema solar distribuído: instalación de equipos de xeración de enerxía solar en edificios ou instalacións para proporcionar enerxía para as áreas localizadas.
