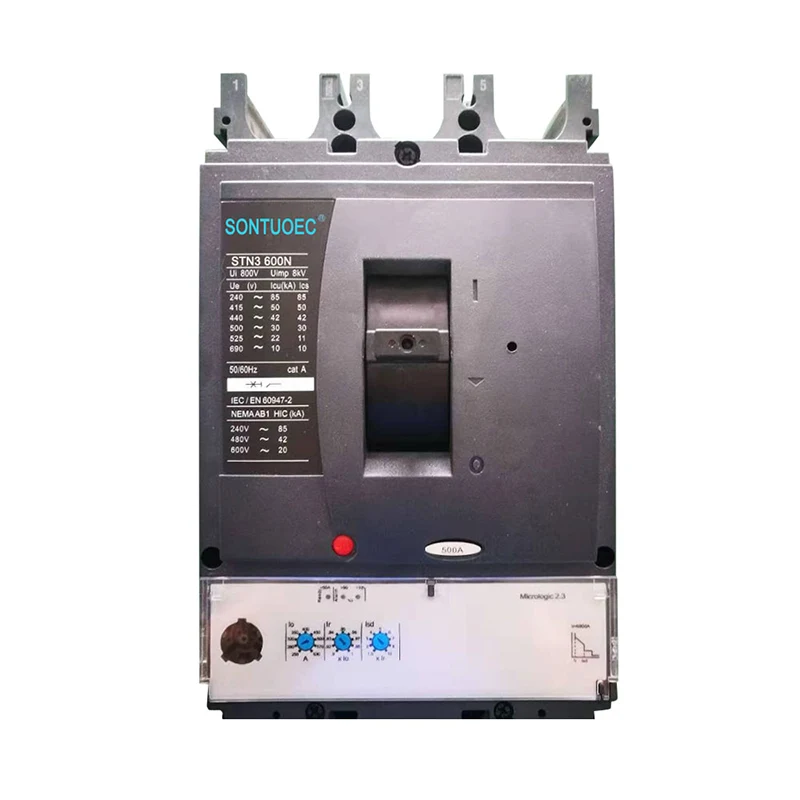

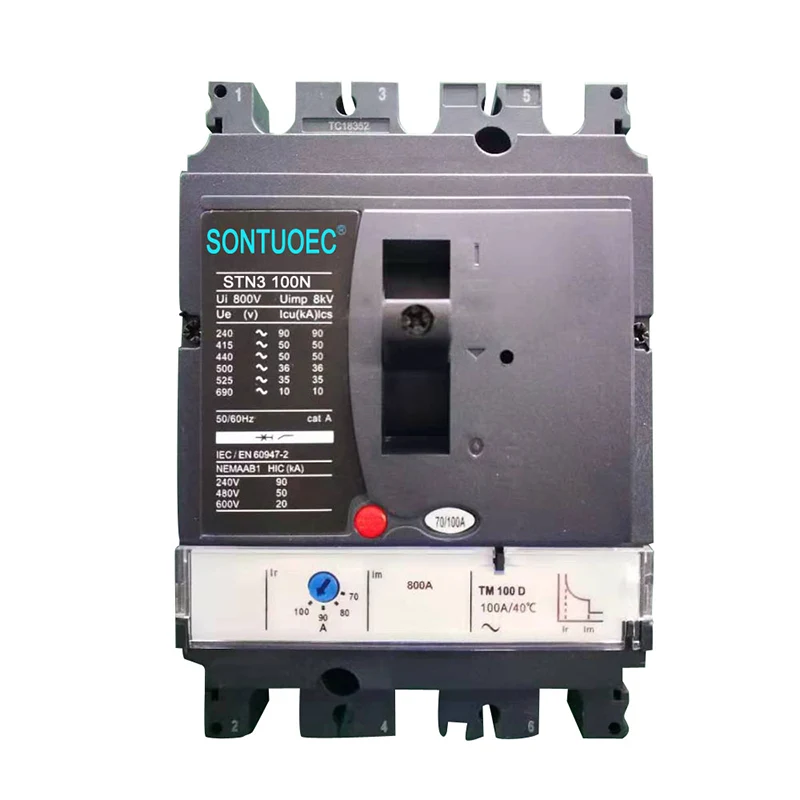

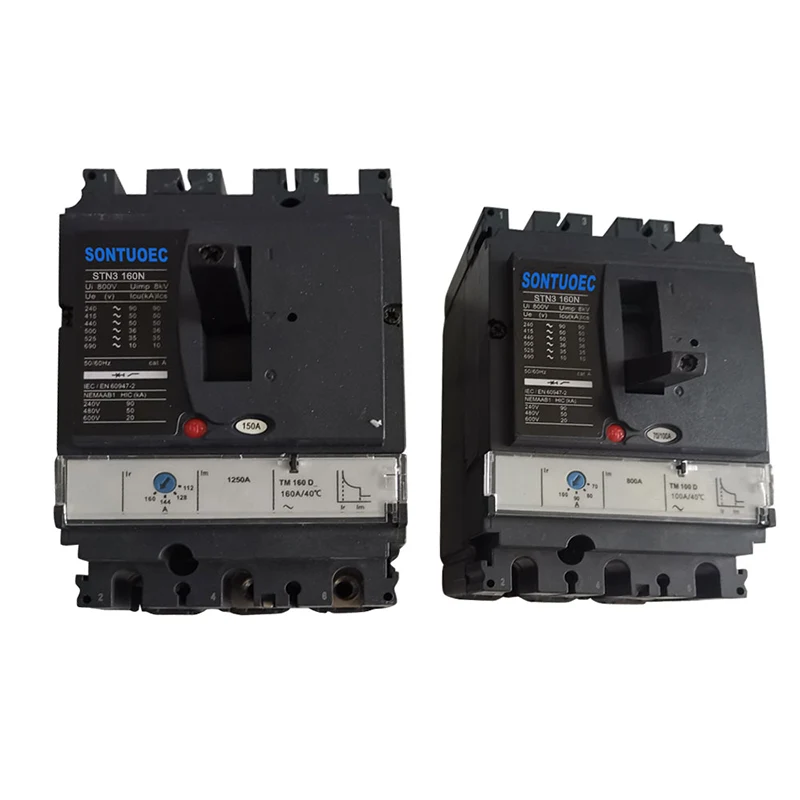

Interruptor de circuíto de funda moldeado tipo STN3

O interruptor de funcións moldeado tipo STN3 é unha solución fiable e avanzada para a protección eléctrica en varias aplicacións. O seu deseño compacto, as características de protección integral e as capacidades de comunicación convérteno nunha elección ideal para os sistemas eléctricos modernos.

Modelo:STN3

Enviar consulta

Descrición do produto

Especificacións	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Corrente de marco (A)	100				160				250				400				630
Número de polos	3		4		3		4		3		4		3		4		3		4
Capacidade de rotura final (UCI, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (de)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tensión de illamento nominal	AC800V
Tensión de traballo nominal	AC690V
Corrente nominal, disparo térmico, tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Corrente nominal, disparo electrónico, micrófono, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Accesorios auxiliares, alerta, fallos	Ou/SD/SDE/SDX
Bobina de shunt & baixo tensión	MX/MN
Vida mecánica	50000				40000				20000				15000				15000
Vida eléctrica	30000				20000				10000				6000				4000

Modelo nº.	STN3
Estándar:	IEC 60947-2
Medio de extinción de arcos	Aire
Estrutura	MCCB
Tipo	Interruptor de circuítos de casos Moulede
Certificación	CE
Aprobacións	CE, ISO9001
Prazo de entrega	Dentro de 20 días
Especificación	63a-630a
Orixe	Wenzhou Zhanjiang
Capacidade de produción	2000 pezas/semana
Velocidade	Interruptor de circuíto de tipo normal
Instalación	Solucionado
Número de polos	3p 4p
Función	Interruptor convencional, Protección contra o fallo do circuíto, Protección contra sobrecorrente
Prezo	Prezo da fábrica
Tempo de garantía	12 meses
Paquete de transporte	Caixa interior/cartón
Marca comercial	Esoueec, Wzscec, Esutune, IMDec
Código HS	8536200000

Características clave

• Protección e funcionalidade: estes interruptores ofrecen protección integral para sistemas eléctricos, incluída a sobrecarga e protección de curtocircuíto. Están deseñados para desconectar automaticamente o circuíto cando se produce un fallo, evitando danos nos equipos e garantindo a seguridade.

• Corrente de cuncha e corrente clasificada: a corrente de cuncha (por exemplo, 160n) indica a capacidade de interrupción máxima expandible da vivenda do interruptor. A corrente nominal (por exemplo, 100a) é a corrente de funcionamento normal máxima O circuíto non debe exceder para evitar o disparo debido ao sobrecorrente.

• Configuracións de polo: Dispoñible en configuracións de 3 polos (3P) e 4 polos (4P), adecuados para diferentes sistemas e aplicacións eléctricas.

• Unidades de viaxe electrónicas: as unidades de viaxe electrónicas avanzadas proporcionan capacidades de medición e comunicación precisas, permitindo un seguimento e diagnóstico en tempo real dos parámetros eléctricos.

• Deseño compacto: a serie compacta NSX, en particular, é coñecida polo seu deseño compacto, que combina ferramentas de eficiencia enerxética, medición, xestión e comunicación.

Aplicacións

• Uso industrial: amplamente usado en configuracións industriais para distribuír e protexer a enerxía eléctrica a varios equipos e maquinaria.

• Enerxía e infraestruturas: adecuado para aplicacións en redes de distribución de enerxía e proxectos de infraestruturas.

• Comercial e residencial: tamén se usa en edificios comerciais e vivendas residenciais para sistemas de distribución principal e secundaria.

Características adicionais da serie compacta NSX

• Protección mellorada: características como os contactos de dobre rotación e o disparo de enerxía garanten unha protección fiable contra os fallos.

• Coordinación selectiva: a selectividade mellorada axuda a manter a continuidade da subministración de enerxía a circuítos non afectados durante os fallos.

• Capacidades de comunicación: o módulo de comunicación Modbus e o BSCM (módulo de control de estado do interruptor) habilitan a transmisión de datos entre o interruptor e un sistema de supervisión.

• Visualización e seguimento: o LED "Ready" e outros indicadores proporcionan información de estado en tempo real, mentres que a unidade de visualización de portas do gabinete FDM121 pode mostrar varios parámetros medidos.

• Mantemento e configuración: os indicadores de mantemento mostran desgaste en contactos, perfís de carga e contas de operacións, axudando no mantemento predictivo.

Instalación e mantemento

• Instalación: siga as instrucións do fabricante para a instalación adecuada, garantindo os despexos mínimos e empregando o hardware de montaxe adecuado.

• Mantemento: recoméndase inspección e probas regulares dos interruptores para asegurarse de que funcionen correctamente e proporcionar protección continua.
