Interruptor eléctrico de caixa moldeada

O interruptor de circuíto de caixa moldeada eléctrica é un tipo de equipo eléctrico con funcións de protección como sobrecarga, curtocircuíto e subtensión. O seu principio de funcionamento é que, en condicións normais de funcionamento, o interruptor automático está en estado pechado, cando a sobrecarga do circuíto, curtocircuíto ou baixo tensión e outros fallos, o interruptor automático desconectará automaticamente o circuíto, para protexer o circuíto e a seguridade do equipo.

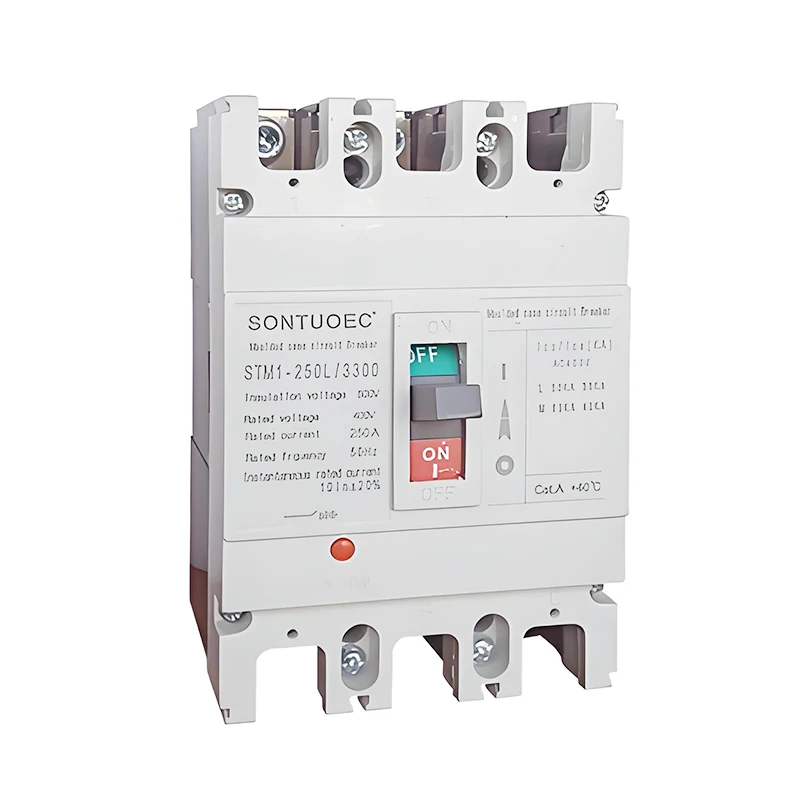

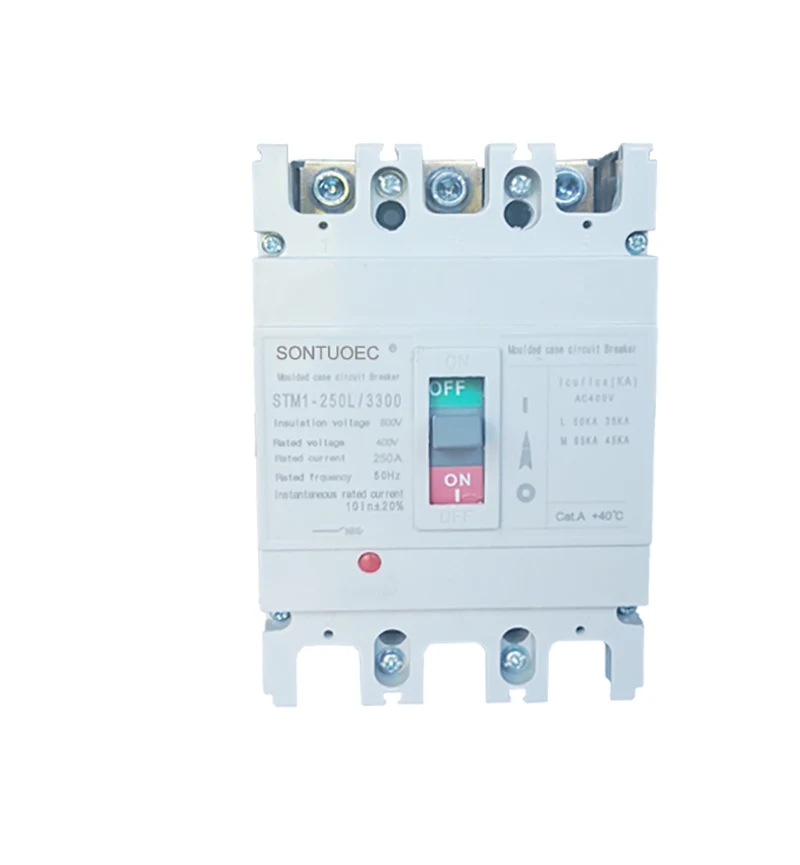

Modelo:STM1-250L

Enviar consulta

Descrición do produto

Modelo		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus curert clasificado		125			250			400			630			800			1250
Curerto nominal hn(A)		16,20,25,32,40,50			100.125.140.160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63.80.100.125			180.200.225,25
Tensión nominal de funcionamento Ue(V)DC								500.550,7			501.000
Votación nominal de emisión UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Votación de proba un minuto (V)		3500			3500			3500			3500			3500			3500
Capacidade de rotura (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250 V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
El Mecánico	Tempos	7000			7000			4000			4000			2500			2000
Vida eléctrica	Tempos	2000			2000			1000			1000			800			600
Tempos de descanso (ms)		20			20			20			20			20			20
Lugar de instalación		Calquera lugar
capacidade do bolador		si
Estándar		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (C)		25 ℃ - 50 ℃
Grado de protección		b20
Accesorio		OF/SD/MX
Distancia de arco (mm)		250

Modelo NON.	STM1-250L/3300
Medio de extinción de arco	Aire
ESTÁNDAR:	IEC 60947-2
Estrutura	MCCB
Tipo	Circuito caso Moulede Rompedor
Certificación	CE
Aprobacións	CE, ISO 9001
Prazo de entrega	Dentro 20 días
Especificación	63A-630A
Orixe	Wenzhou Zhejiang
Capacidade de produción	2000 unidades/semana
Velocidade	Tipo normal Interruptor de circuíto
Instalación	Fixo
Número de polos	3P 4P
Función	Convencional interruptor de circuito, Protección contra fallos de interruptor, Protección contra sobrecorriente
Prezo	Fábrica Prezo
Tempo de garantía	12 meses
Paquete de transporte	Interior Caixa/Cartón
Marca comercial	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Código HS	8536200000

Estrutura e características

Estrutura: o interruptor de circuíto eléctrico de caixa moldeada adoita estar formado por un sistema de contacto, un sistema de extinción de arcos, un mecanismo de operación, un percutor e unha carcasa e outras pezas.

Características:

Ten alta capacidade de rotura e boa estabilidade térmica dinámica.

A carcasa está feita de material illante ignífugo e resistente ao arco, cun alto rendemento de seguridade.

O mecanismo de operación é flexible e fiable, o que é conveniente para os usuarios operar manualmente ou eléctricamente.

O seccionador ten unha variedade de funcións de protección e pode levar a cabo as accións correspondentes segundo os diferentes fallos do circuíto.

Función e uso

Función: o interruptor de circuíto de caixa moldeada eléctrica ten varias funcións de protección, como protección contra sobrecarga, protección contra curtocircuítos, protección contra baixo voltaxe e protección contra fugas. Entre eles, a protección contra sobrecarga significa que cando o circuíto está sobrecargado, o interruptor automático pode desconectar automaticamente o circuíto para evitar que o equipo sexa danado debido ao sobreenriquecido; A protección contra curtocircuítos significa que cando se produce un curtocircuíto no circuíto, o interruptor pode cortar rapidamente a corrente de falla para evitar incendios e outros accidentes de seguridade; a protección de subtensión significa que cando a tensión da fonte de alimentación é inferior ao valor nominal, o interruptor automático pode desconectar automaticamente o circuíto para protexer o equipo de danar; e a protección contra fugas significa que cando se produce unha fuga no circuíto, o interruptor automático pode cortar oportunamente a fonte de alimentación para protexer a seguridade persoal. A protección contra fugas significa que o disyuntor pode cortar a fonte de alimentación a tempo cando hai fugas no circuíto para protexer a seguridade persoal.

Usos: os interruptores de circuítos eléctricos de caixa moldeada son amplamente utilizados en sistemas eléctricos en áreas residenciais, comerciais, industriais e de transporte. No ámbito residencial, úsase para protexer a seguridade dos circuítos domésticos e dos equipos eléctricos; no ámbito comercial, utilízase para protexer os sistemas eléctricos de grandes edificios e locais comerciais; no ámbito industrial, úsase para controlar e protexer o funcionamento seguro de equipos e máquinas de fábrica; no campo do transporte, úsase para protexer o funcionamento estable de semáforos, sinais de ferrocarril e outros equipos.
