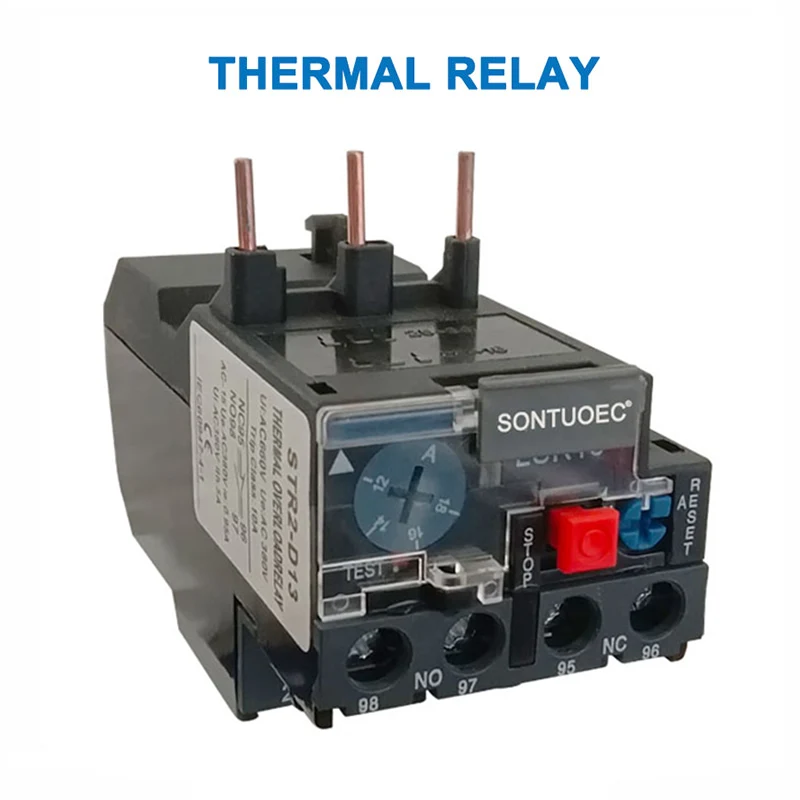

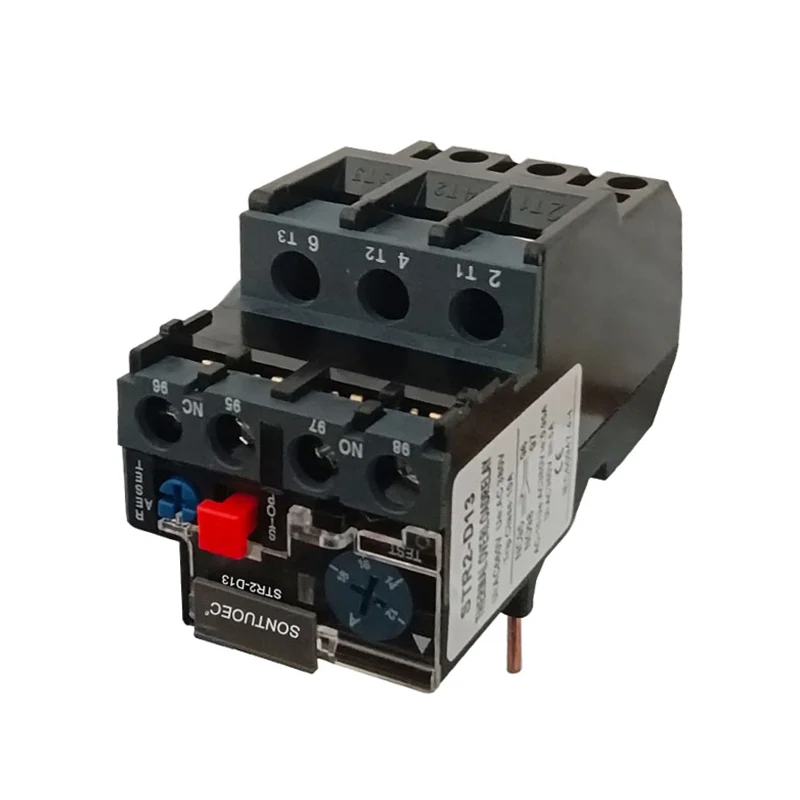

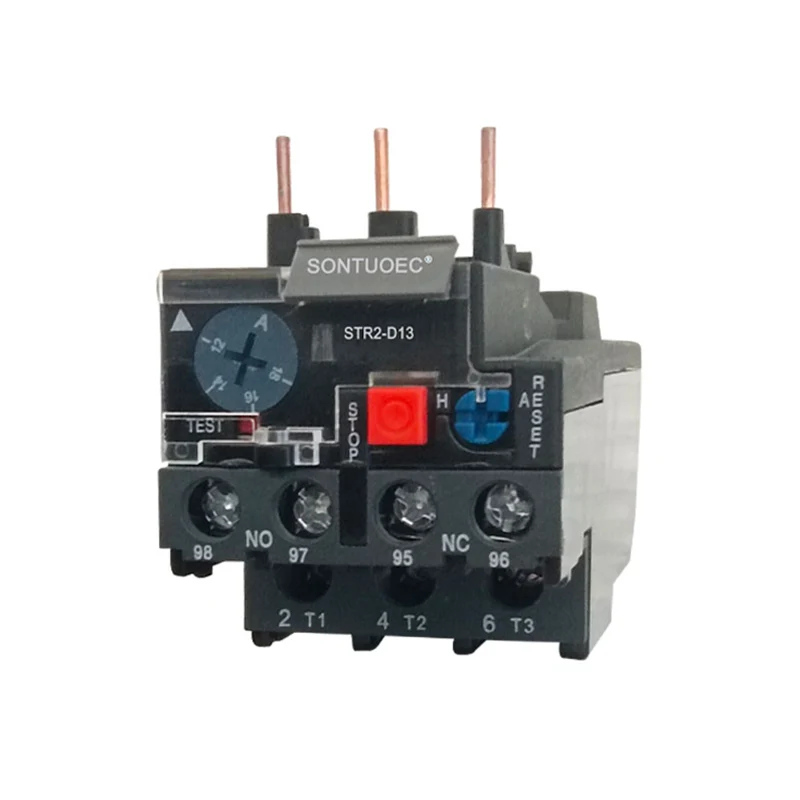

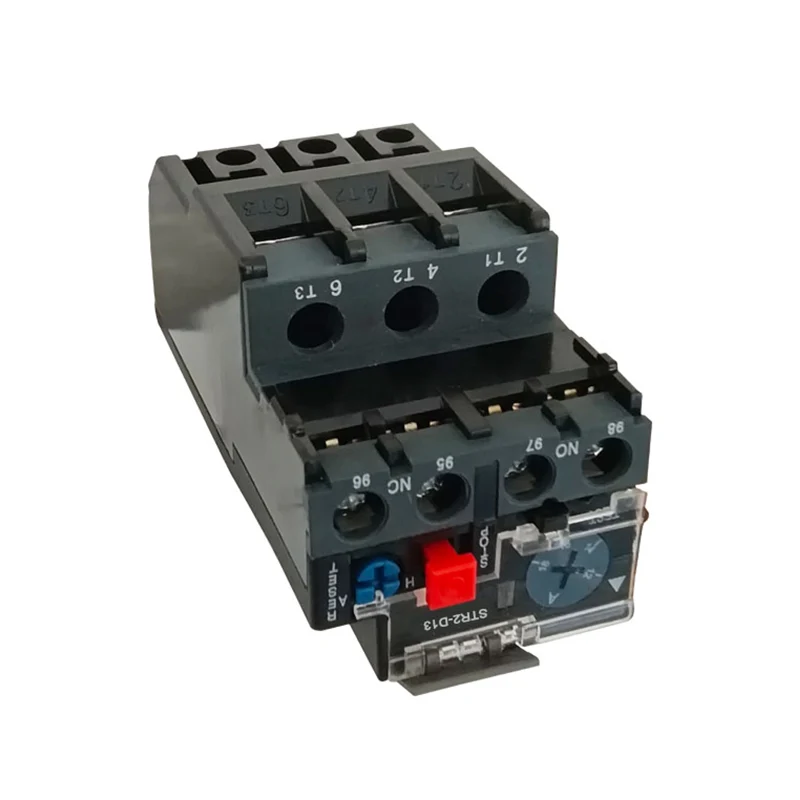

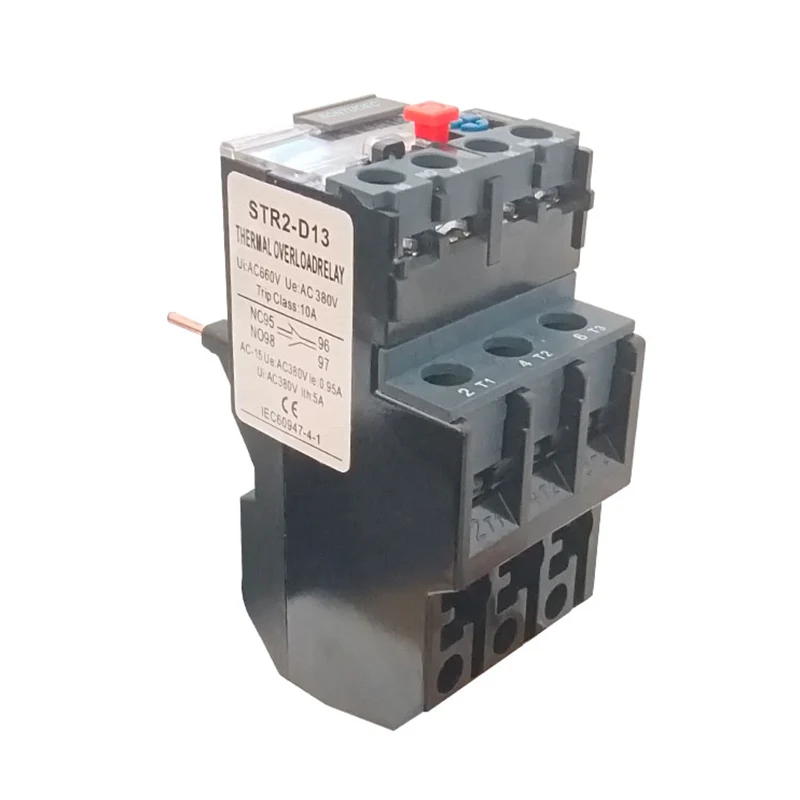

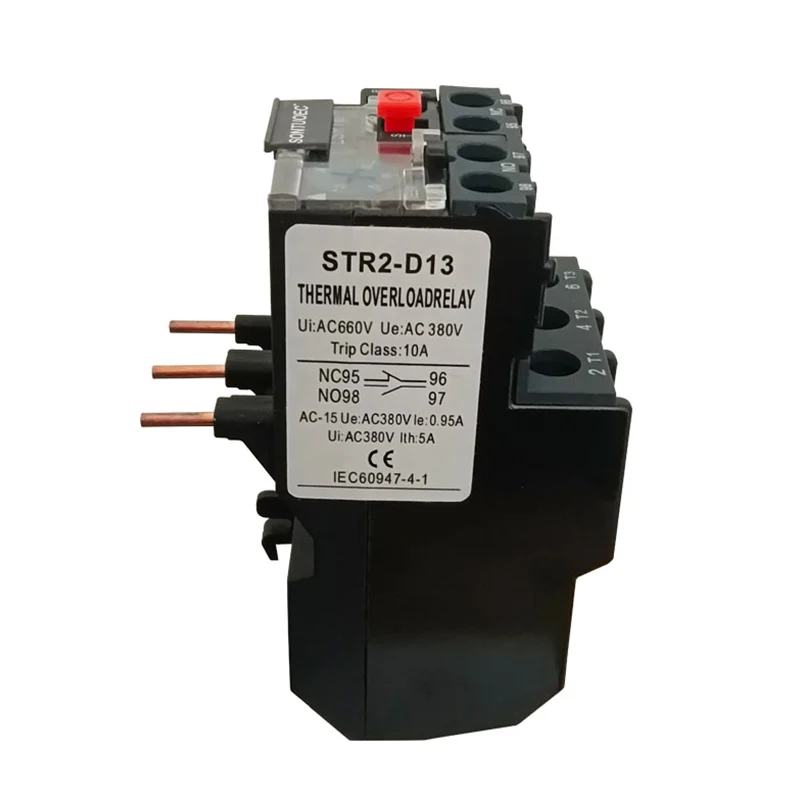

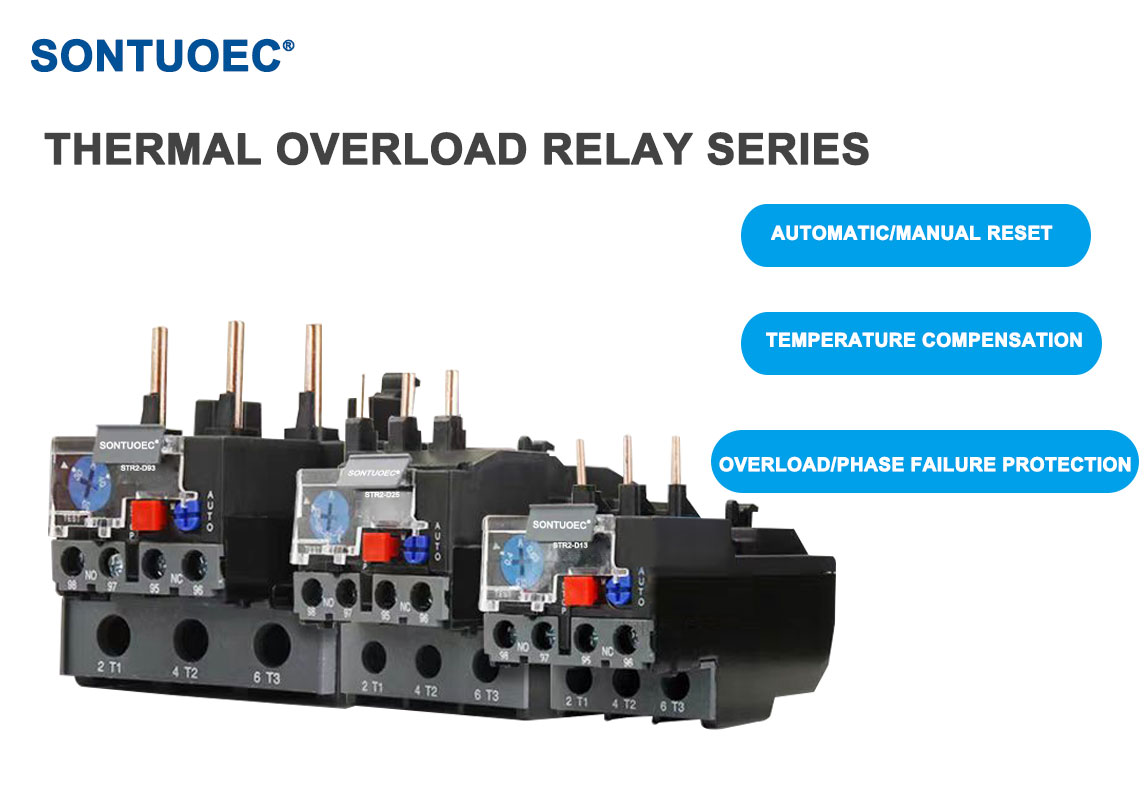

Relé térmico STR2-D13

Especificacións:

Parámetros técnicos principais

Composición e estrutura

O relé térmico STR2-D13 consiste principalmente en elemento de calefacción, bimetal, contactos e un conxunto de mecanismo de transmisión e axuste. Entre eles, o elemento de calefacción é un fío de resistencia con pequeno valor de resistencia, que está conectado en serie no circuíto principal do motor a protexer; A folla bimetal está feita de dous tipos de follas metálicas con diferentes coeficientes de expansión térmica enrolados e presionados xuntos, e cando a corrente eléctrica pasa polo elemento de calefacción, a folla bimetal estará dobrada por mor da calor.

Parámetros técnicos

Os principais parámetros técnicos do relé térmico STR2-D13 inclúen tensión nominal, corrente clasificada, frecuencia nominal e rango de corrente de rectificación. Entre eles, a tensión nominal refírese ao maior valor de tensión que o relé térmico STR2-D13 pode funcionar normalmente, xeralmente 220V, 380V, 600V, etc.; A corrente nominal refírese á corrente a través do relé térmico STR2-D13; A frecuencia nominal é xeralmente deseñada de acordo cos 45-62Hz; O rango da corrente nominal describe a relación entre o tempo de acción do relé térmico STR2-D13 e o cadrado da corrente inversamente proporcional baixo a condición de certa corrente.

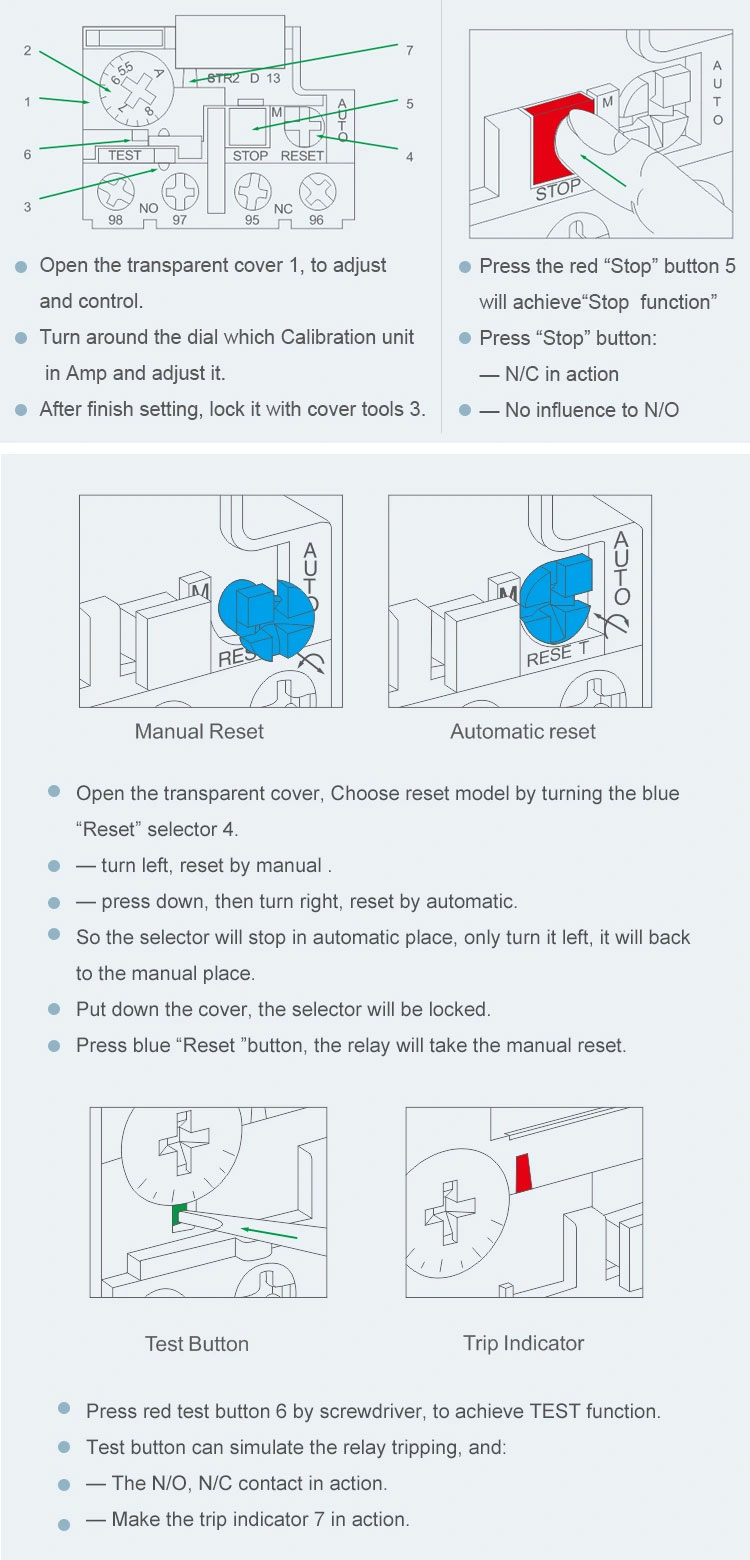

Características de funcionamento

As características de funcionamento dun relé térmico STR2-D13 dependen principalmente do seu elemento interno bimetal e de calefacción. Cando o motor está sobrecargado, a corrente no enrolamento aumenta e a corrente a través do elemento de relé térmico STR2-D13 tamén aumenta, facendo que o bimetal se eleve a unha temperatura máis alta e dobra en maior medida, empurrando así a varilla de conexión en acción e desconectando o circuíto de control. Despois de que se accionase o relé térmico STR2-D13, o bimetal require un período de arrefriamento antes de que se poida restablecer.

Papel e aplicación

Os relés térmicos STR2-D13 úsanse principalmente para protexer os motores eléctricos contra fallos como sobrecargas, roturas de fase e fontes de alimentación trifásicas desequilibradas. Nos circuítos motores, os relés térmicos STR2-D13 son máis eficaces cando se usan xunto cos interruptores con protección de curtocircuíto. Ademais, os relés térmicos STR2-D13 tamén se poden usar para a protección contra a sobrecarga doutros equipos eléctricos ou circuítos eléctricos.

Precaucións para a selección e uso

Ao seleccionar relés térmicos STR2-D13, debe considerarse unha consideración completa segundo a corrente clasificada do motor, o ambiente de traballo, a corrente inicial, a natureza da carga e outros factores. O relé térmico STR2-D13 debe instalarse nun ambiente de gas seco, ventilado e non corrosivo e asegurarse de que o seu cableado sexa correcto e firme.

No transcurso do uso, o estado de traballo do relé térmico STR2-D13 debe comprobarse regularmente para garantir o seu funcionamento e seguridade normais. Se a sobrecarga do motor é defectuosa, para evitar comezar o motor de novo facilmente, o relé térmico STR2-D13 debería restablecerse manualmente.
