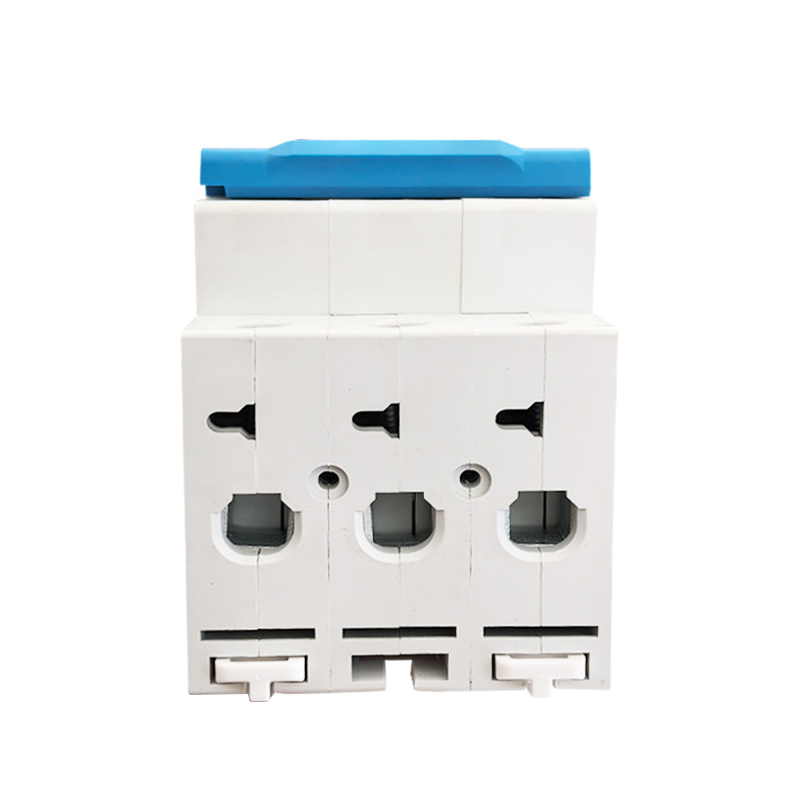

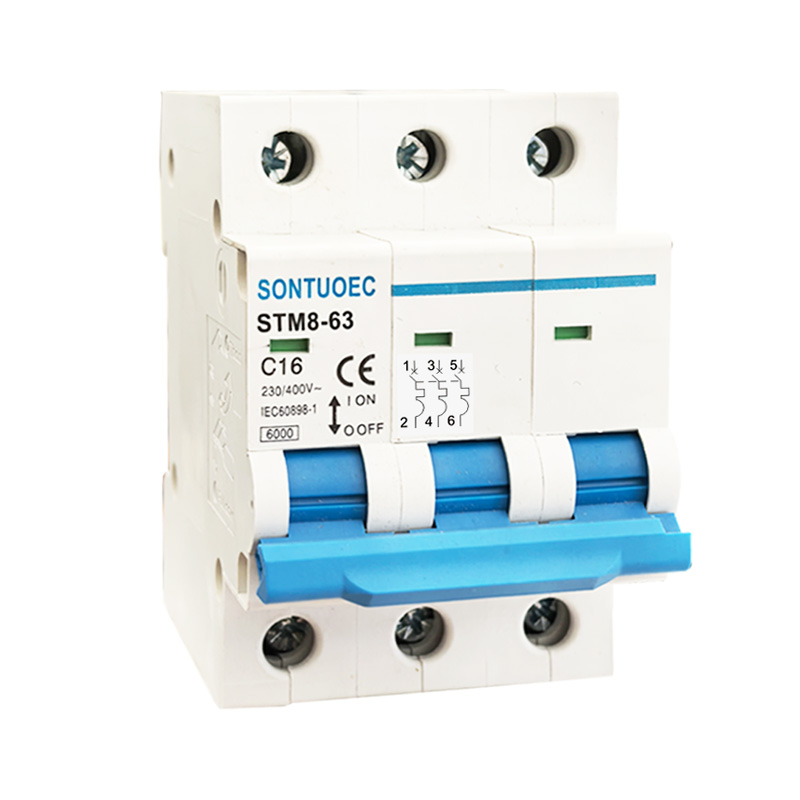

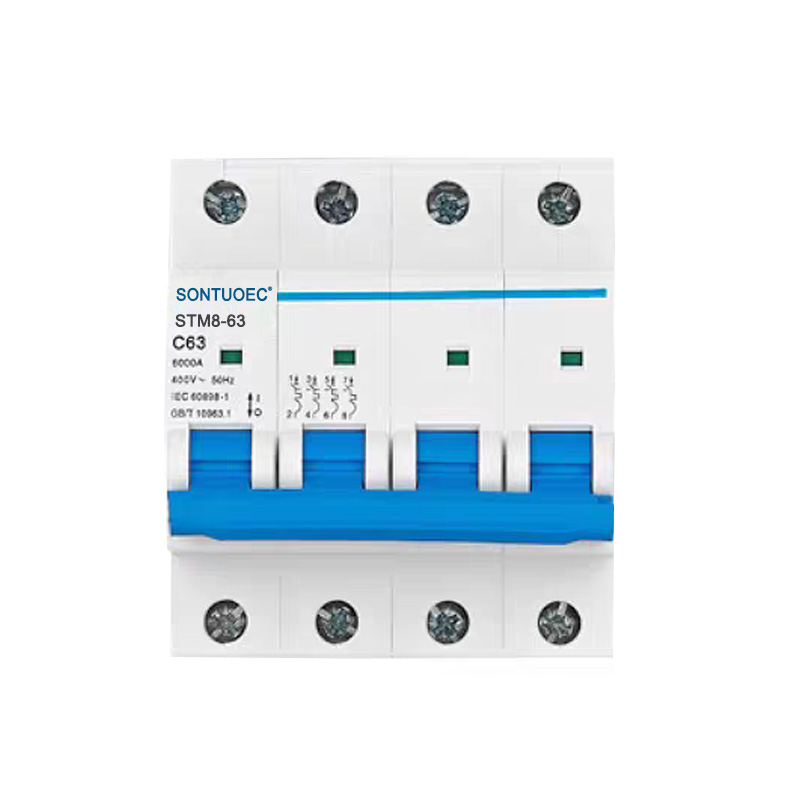

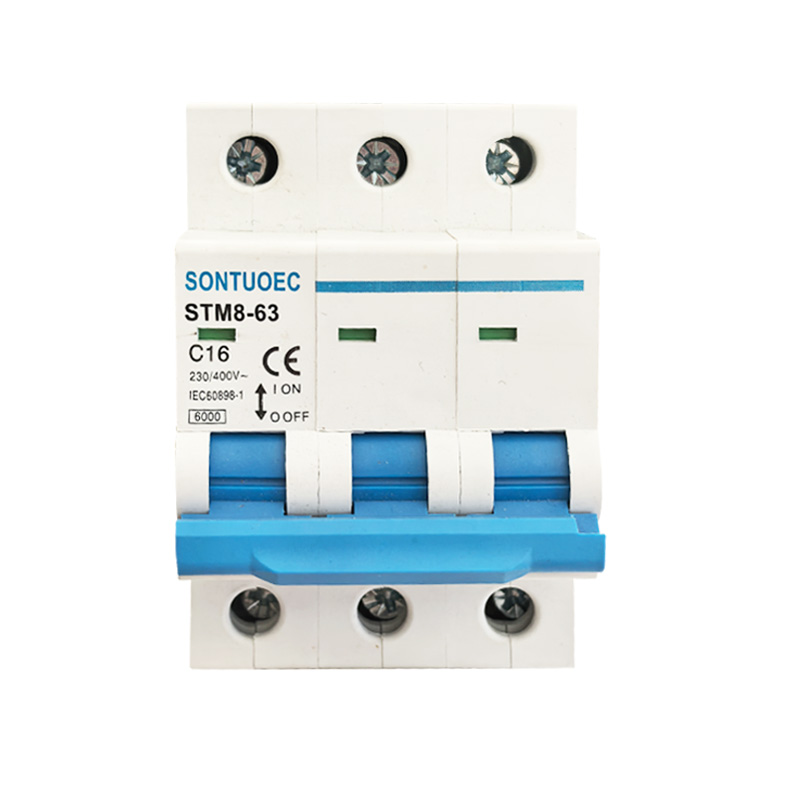

STM8-63 Miniature Circuit Breaker 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec é un dos provedores/fabricantes chineses especializados na produción de varios pequenos electrodomésticos eléctricos STM8-63 Interruptor de circuíto en miniatura 6ka 1p 2p 3p 4p 16A 230/400V ten as características da estrutura avanzada, o rendemento de ruptura, a capacidade de ruptura, o aspecto elegante e o seu shell e as pezas están feitas de material con impacto, forte e fiable. É adecuado para o sistema de alimentación de AC 50/60Hz, tensión nominal de 230/400V e corrente clasificada ata 63A. Aplícase principalmente no edificio de oficinas, residencia, para iluminación, distribución de enerxía e sobrecarga e protección de curtocircuíto dos equipos. Normalmente, tamén se pode usar como transferencia non frecuente do sistema de enerxía. Conforme ás normas IEC60898-1.

Modelo:STM8-63

Enviar consulta

Descrición do produto

Especificacións:

	Estándar		IEC/EN 60898-1
Características eléctricas	Clasificado corrente en	A	1,2,4,6,10,16,20,25,32,40,50,63
	Postes	P	1,2,3,4
	Tensión nominal UE	V	Ac 230, 400
	Tensión de illamento IU	V	500
	Frecuencia nominal	Hz	50/60
	Capacidade de rotura clasificada	A	3000, 4500, 6000
	Tensión de soporte de impulso nominal (1,2/50) UIMP	V	4000
	Tensión de proba dieléctrica en Ind.Freq.Por 1 min	Kv	2
	Grao de contaminación		2
	Característica de liberación termo-magnética		B, c, d
Características mecánicas	Eléctrico vida	t	4000
	Vida mecánica	t	10000
	Título de protección		IP20
	Temperatura de referencia para a configuración	ºC	30
	de elemento térmico	ºC	30
	Temperatura ambiente	ºC	-5 ~+40 (especial APLICACIÓN Consulte
	(coa media diaria ≤35 ºC)	ºC	temperatura corrección de compensación)
	Temperatura de almacenamento	ºC	-25 ~+70
Instalación	Terminal Tipo de conexión		Cable/Pin-Type barra de autobuses
	Tamaño do terminal superior/inferior para o cable	mm²	25
	Tamaño do terminal superior/inferior para o cable	Awg	18 de marzo
	Tamaño términal superior/inferior para barra de autobuses	mm²	25
	Tamaño términal superior/inferior para barra de autobuses	Awg	18 de marzo
	Par de apertura	N^*m	2
	Par de apertura	In-LBS	18
	Montaxe		sobre Din Rail EN 60715 (35 mm) mediante un dispositivo de clip rápido
	Conexión		De superior e inferior

Funcións principais do interruptor de circuíto en miniatura STB1-63

1. Protección contra descarga: Cando a corrente no circuíto supera o valor nominal do MCB, o interruptor de miniatura STM8-63 6ka 1P 2P 3P 4P 16A 230/400V cortará automaticamente o circuíto nun período de tempo para evitar que o circuíto e o equipo se sobrecalenten.

2. Protección do circuíto de Short: Cando se produce un curtocircuíto no circuíto, o interruptor de circuíto en miniatura STB1-63 cortará o circuíto inmediatamente para evitar que a corrente de curtocircuíto dane o circuíto e o equipo.

3. Protección contra a base (algúns MCB teñen esta función): para MCB con protección de fugas, cando hai fugas no circuíto, o interruptor de miniatura STB1-63 cortará rapidamente o circuíto para protexer a seguridade persoal.

Principio de funcionamento dos MCB

Os MCB normalmente conteñen dentro un detector de viaxes magnéticas ou electrónicas térmicas, que se usa para detectar cambios na corrente no circuíto. Cando a corrente é anormal, o dianteiro desencadea o mecanismo de disparo do MCB, provocando que o circuíto en miniatura STB1-63 cortou rapidamente o circuíto.

1. dianteiro magnético termal: utiliza a calor xerada cando a corrente pasa polo condutor para desencadear o disparo. Cando a corrente é demasiado grande, o condutor quenta, provocando que o bimetal dentro do dianteiro magnético térmico se dobra, provocando así o mecanismo de disparo.

2. Striker electrónico: utiliza compoñentes electrónicos para detectar os cambios actuais e controlar a acción do mecanismo de disparo. Cando se detecta unha corrente anormal, o dianteiro electrónico envía un sinal ao mecanismo de disparo para cortar o circuíto.

Escenarios de aplicación de MCB

Os MCB son amplamente empregados en sistemas eléctricos en áreas residenciais, comerciais e industriais para protexer os circuítos e equipos dos danos causados por correntes anormais. Normalmente instálanse en caixas de distribución, taboleiros ou armarios de control e úsanse como interruptor principal ou interruptor dun circuíto.

Selección e instalación de MCB

1.elección: ao seleccionar MCB, ten que considerar factores como a corrente nominal do circuíto, o nivel de tensión, as características de protección e se é necesaria a protección de fugas. Tamén é importante asegurarse de que o interruptor de circuíto en miniatura STB1-63 seleccionado con normas e normas locais de seguridade eléctrica.

2. Instalación: o interruptor de circuíto en miniatura STM8-63 6KA 1P 2P 3P 4P 16A 230/400V debe instalarse nun ambiente seco e ventilado libre de gases corrosivos e asegurarse de que se cablee correctamente e de forma segura. Durante a instalación, deberían observarse normas relevantes de seguridade eléctrica e procedementos de funcionamento.
