Relé de sobrecarga térmica da serie STH-40
  • Relé de sobrecarga térmica da serie STH-40Relé de sobrecarga térmica da serie STH-40
  • Relé de sobrecarga térmica da serie STH-40Relé de sobrecarga térmica da serie STH-40
  • Relé de sobrecarga térmica da serie STH-40Relé de sobrecarga térmica da serie STH-40

Relé de sobrecarga térmica da serie STH-40

O relé de sobrecarga térmica da serie STH-40 é adecuado para o circuíto de AC 50/60 Hz, a tensión operativa clasificada ata 660V. E pode darse conta da función de sobrecarga e protección contra o cargo de fase para o motor de CA. Este produto axústase a GB14048.4, IEC60947-4-1 estándar.

Modelo:STH-40

Enviar consulta

Descrición do produto

Parámetro técnico principal:


Modelo Corrente Indicado para contactores
STH-22/3 0,4-63a GMC-9 ~ 22
STH-22/3 0,63-1A GMC-9 ~ 22
STH-22/3 1-1.6a GMC-9 ~ 22
STH-22/3 1.6-2.5a GMC-9 ~ 22
STH-22/3 2.5-4a GMC-9 ~ 22
STH-22/3 4-6a GMC-9 ~ 22
STH-22/3 5-8a GMC-9 ~ 22
STH-22/3 6-9a GMC-9 ~ 22
STH-22/3 7-10a GMC-12 ~ 22
STH-22/3 9-13a GMC-12 ~ 22
STH-22/3 12-18a GMC-18 ~ 22
STH-22/3 16-22a GMC-22
STH-40/3 18-26a GMC-32 ~ 40
STH-40/3 24-36a GMC-32 ~ 40
STH-40/3 28-40a GMC-40
STH-85/3 34-50a GMC-50 ~ 85
STH-85/3 45-65a GMC-50 ~ 85
STH-85/3 54-75a GMC-65 ~ 85
STH-85/3 63-85a GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Funcións principais

Protección do motor: a función principal do relé de sobrecarga térmica é evitar que o motor se dane debido á sobrecarga. Cando o motor estea sobrecargado, o relé de sobrecarga térmica cortará a alimentación a tempo para evitar que o motor se queima debido ao sobrecalentamento.


Protección das liñas eléctricas: ademais de protexer o motor, o relé de sobrecarga térmica tamén pode protexer as liñas eléctricas. Cando o motor estea sobrecargado, a súa corrente aumentará, o que pode levar a sobrecalentamento e fusión das liñas eléctricas. Ao detectar o cambio na corrente, o relé de sobrecarga térmica determina se a liña de alimentación está sobrecargada e corta a fonte de alimentación se é necesario.


Mellorar a seguridade do sistema de enerxía: o relé de sobrecarga térmica pode evitar eficazmente o dano do motor e da liña de enerxía, reducindo así a taxa de falla do sistema de enerxía e mellorando a seguridade do sistema de enerxía.


Principio de operación

O principio de funcionamento do relé de sobrecarga térmica baséase principalmente no efecto térmico actual e nas propiedades de detección de temperatura do bimetal. Cando se produce unha sobrecarga nun motor, a corrente aumenta, provocando que se xere máis calor no elemento de calefacción do relé de sobrecarga térmica. Esta calor transfírese ao bimetal, que se dobra cando se quenta porque está feita de dúas aliaxes con grandes diferenzas nos coeficientes de expansión lineal. Cando o bimetal se dobra ata certo punto, desencadeará a bobina electromagnética a ser dinamizada, que á súa vez impulsará os contactos para actuar e cortar a alimentación do motor.


Ámbito de aplicación

 O relé de sobrecarga térmica úsase normalmente en circuítos con AC 50Hz, tensión de illamento nominal de 660V e corrente de 0,1 ~ 630A, e úsase principalmente para a sobrecarga e protección de rotura de fase de motores de tres fases. Tamén se pode usar para formar un arranque cun contador de CA adaptado para proporcionar protección integral para o motor.


Características do produto

Estrutura sinxela: este relé de sobrecarga térmica adoita adoptar un deseño estrutural relativamente sinxelo, polo que é fácil de instalar e usar.

Fullante: ademais da función básica de protección contra a sobrecarga, tamén ten as funcións de protección de rotura e compensación de temperatura.

Custo baixo: en comparación con outros dispositivos de protección do motor, o prezo do relé de sobrecarga térmica é relativamente baixo, o que reduce o custo de compra dos usuarios.

Rendemento de operación estable: porque adopta bimetal como elemento sensible, o seu rendemento de operación é estable e fiable.

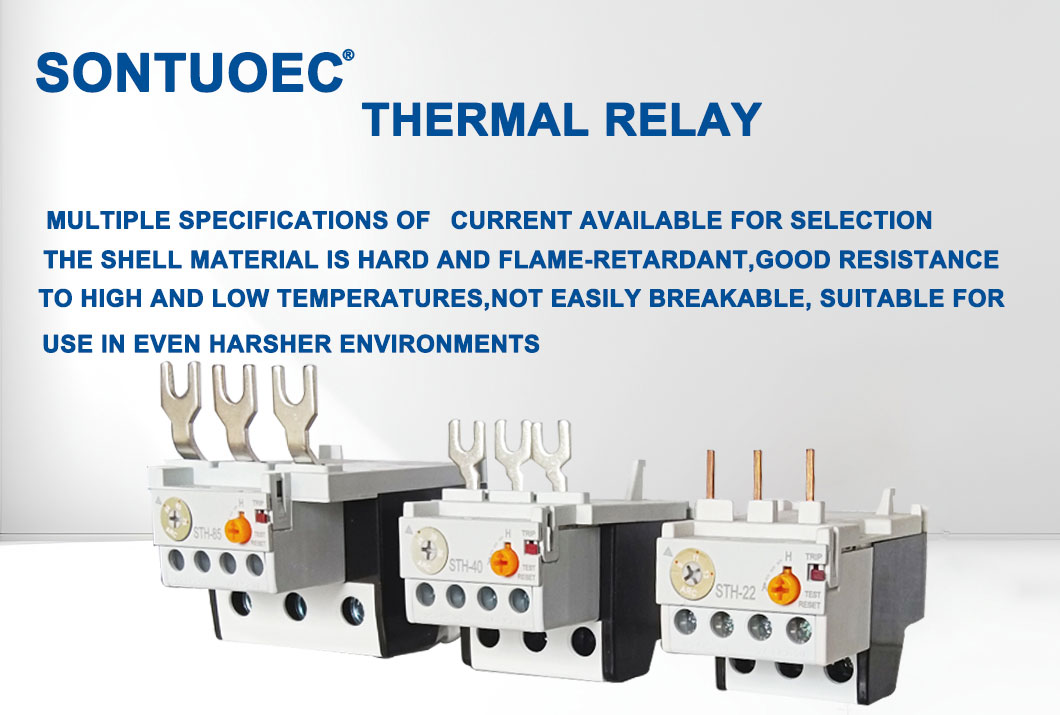

STH-40 Series Thermal Overload RelaySTH-40 Series Thermal Overload Relay


STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay
