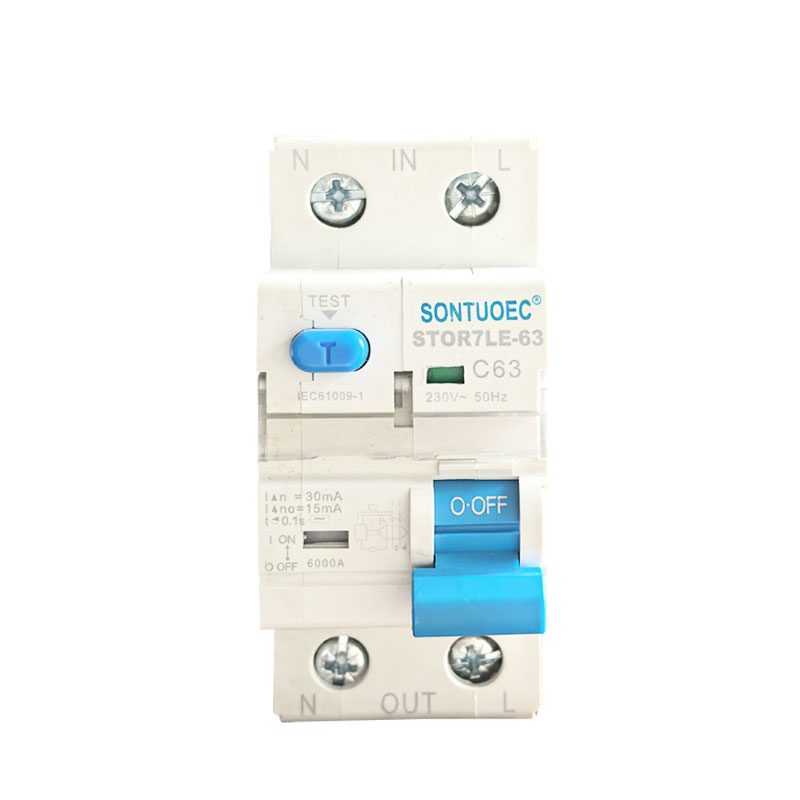

Sontuoec Stro7le-63 Interruptor RCBO de protección contra fugas pequenas

SONTUOEC é un dos provedores/fabricantes chineses especializados na produción de varios pequenos electrodomésticos STRO7LE-63 RCBO utilízase no circuíto residencial monofásico de CA 50/60Hz, tensión nominal 240V e autoprotección ata unha corrente de curtocircuíto máxima de 40A. Pode protexer o circuíto electrónico civil de sobrecarga e curtocircuíto. Este produto ten vantaxes de pequeno volume, alta capacidade de rotura e o fío vivo está cortado ao mesmo tempo, protexendo tamén a persoa de descargas eléctricas cando o fío vivo está conectado en fronte. E cumpre coa norma IEC 61009-1.

Modelo:STRO7LE-63

Enviar consulta

Descrición do produto

Especificacións:

Sandard			IEC/EN 61009-1
Eléctrico	Tipo (forma de onda da fuga terrestre detectada)		Tipo electrónico
características	Corriente nominal In	A	E, e
	Polos	P	1P+N
	Tensión nominal	V	AC 230
	Corrente nominal:		6,10,16,20,25,32,40A
	Sensibilidade nominal I△n	A	0,01,0,03,0,1,0,3,0,5
	Tensión de illamento Ui	V	250
	Fabricación residual clasificada e	A	500
	capacidade de rotura I△m	A	500
	Intensidade de curtocircuíto I△c	A	45.006.000
	Frecuencia nominal	Hz	50/60
	Grao de contaminación		2
Mecánica	Vida eléctrica	t	4000
características	Vida mecánica	t	10000
	Grao de protección		IP20
	Temperatura ambiente	ºC	-25~+40
	(con media diaria ≤35ºC)	ºC	-25~+40
	Temperatura de almacenamento	ºC	-25~+70
Instalación	Tipo de conexión de terminal		Cable/barras tipo U/barras tipo pin
	Tamaño de terminal superior/inferior para cable	mm2	25
	Tamaño de terminal superior/inferior para cable	AWG	18 de maio
	Tamaño terminal superior/inferior para barra colectora	mm2	25
	Tamaño terminal superior/inferior para barra colectora	AWG	18 de marzo
	Montaxe		Sobre carril DIN EN 60715 (35 mm) mediante dispositivo de clip rápido
	Conexión		De arriba e de abaixo

Principais funcións do STRO7LE-63 RCBO

Protección contra sobrecarga: cando a corrente no circuíto supera o valor nominal do STRO7LE-63 RCBO, cortará automaticamente o circuíto nun período de tempo establecido para evitar que o circuíto e o equipo se sobrequenten, evitando así incendios e danos.

Protección contra curtocircuítos: cando se produce un curtocircuíto nun circuíto, o STRO7LE-63 RCBO cortará rapidamente o circuíto para evitar que a corrente de curtocircuíto cause danos graves ao circuíto e ao equipo.

Protección contra fugas: o RCBO STRO7LE-63 é capaz de detectar corrente residual (é dicir, corrente de fuga) nun circuíto. Cando a corrente residual supera o limiar establecido, o STRO7LE-63 RCBO cortará o circuíto nun período de tempo moi curto para evitar accidentes de electrocución e incendios eléctricos.

Principio de funcionamento do RCBO STRO7LE-63

O STRO7-40 RCBO contén un detector de disparo magnético térmico interno (para protección contra sobrecarga e curtocircuíto) e un detector de corrente residual (para protección contra fugas). Cando a corrente ou corrente residual no circuíto é anormal, o percutor correspondente activa o mecanismo de disparo do RCBO STRO7-40, o que o fai cortar rapidamente o circuíto.

1.Disparo magnético térmico: utiliza a calor e o campo magnético xerados cando a corrente pasa polo condutor para desencadear o disparo. Cando a corrente é demasiado alta, o condutor quéntase e xera un campo magnético, o que fai que o bimetálico do interior do percutor termomagnético se doble ou que o imán atraiga o núcleo de ferro, provocando así o mecanismo de disparo.

2.Detector de corrente residual: utiliza un transformador de corrente de secuencia cero para detectar a corrente residual no circuíto. Cando a corrente residual supera o limiar establecido, o detector de corrente residual enviará un sinal ao mecanismo de disparo para cortar o circuíto.

Características de STRO7LE-63 RCBO

Integración multifuncional: o RCBO STRO7LE-63 integra funcións de protección contra sobrecargas, curtocircuítos e fugas, simplificando o deseño e instalación de sistemas eléctricos.

Alta sensibilidade: os RCBO STRO7LE-63 poden detectar e cortar rapidamente correntes anormais e residuais no circuíto, proporcionando unha protección fiable.

Fácil de instalar e manter: os RCBO STRO7LE-63 adoitan estar modulares para facilitar a instalación e o mantemento.

Alta seguridade: os RCBO STRO7-40 son rigorosamente probados e certificados para unha alta seguridade e fiabilidade para garantir o funcionamento seguro dos sistemas eléctricos.

Escenarios de aplicación de STRO7LE-63 RCBO

Os RCBO STRO7LE-63 son amplamente utilizados en sistemas eléctricos nos sectores residencial, comercial e industrial, especialmente aqueles que requiren protección simultánea de sobrecarga, curtocircuíto e fuga a terra. Adoitan instalarse en caixas de distribución, cadros de distribución ou armarios de control para protexer os circuítos e equipos dos danos causados por correntes e tensións anormais, e para evitar a electrocución.
