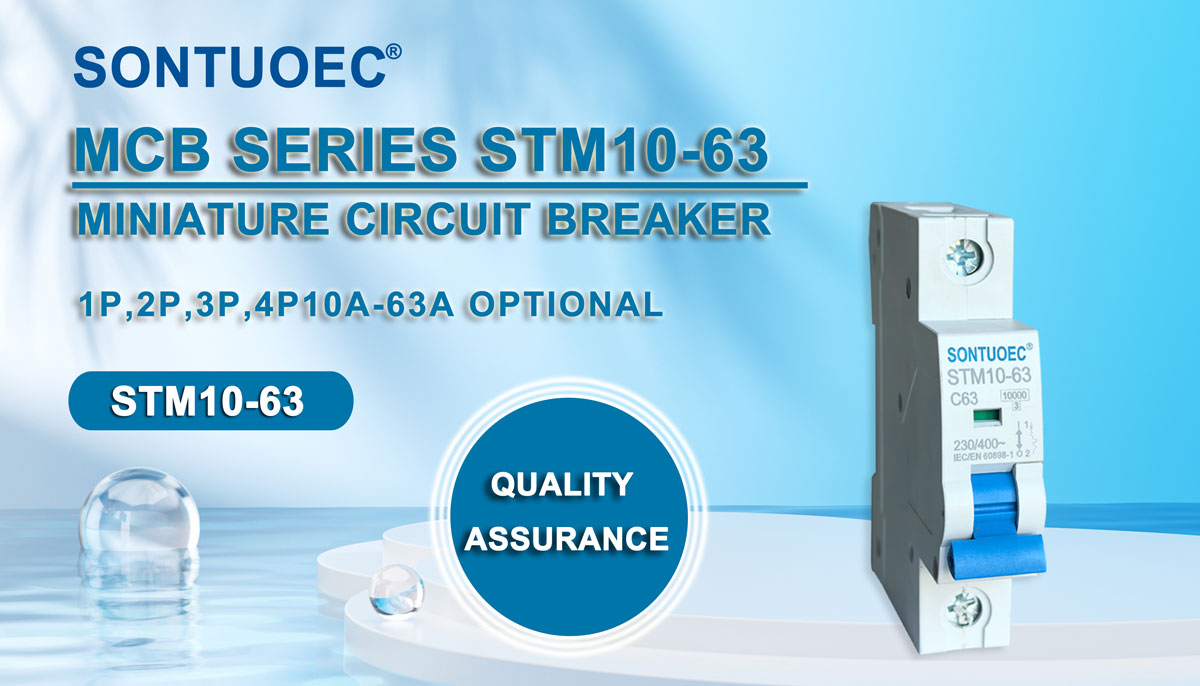

Venda directa de fábrica Sontuoec MCB Stm10-63 Series 6ka Interruptor de circuito en miniatura

SONTUOEC é un dos provedores / fabricantes chineses especializados na produción de varios pequenos electrodomésticos. O interruptor miniatura de alta ruptura da serie STM10-63 ten as características de estrutura avanzada, rendemento fiable, capacidade de rotura alta, aparencia elegante e a súa carcasa e as súas pezas están feitas de material con resistencia ao impacto, forte característica retardadora de chama. É adecuado para alimentar sistemas de frecuencia 50 ou 60, Ue 400V e inferior, Ui 63A e inferior. Aplícase principalmente en edificios de oficinas, residencias, para iluminación, distribución de enerxía e protección contra sobrecargas e curtocircuítos dos equipos. Normalmente, tamén se pode usar como a transferencia non frecuente do sistema de enerxía. Cumpre cos estándares IEC60898.1 e GB10963.1

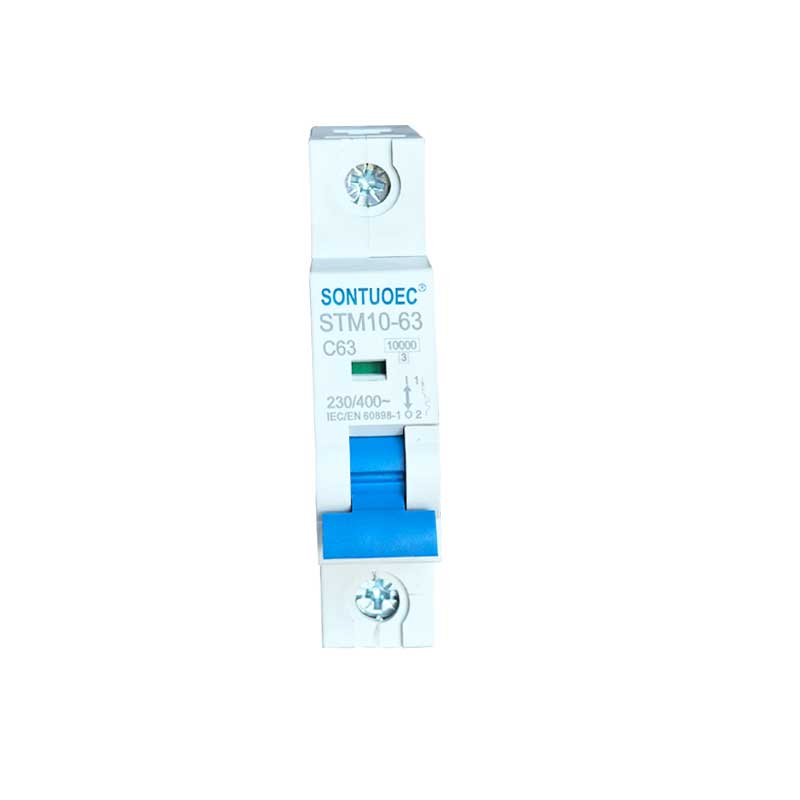

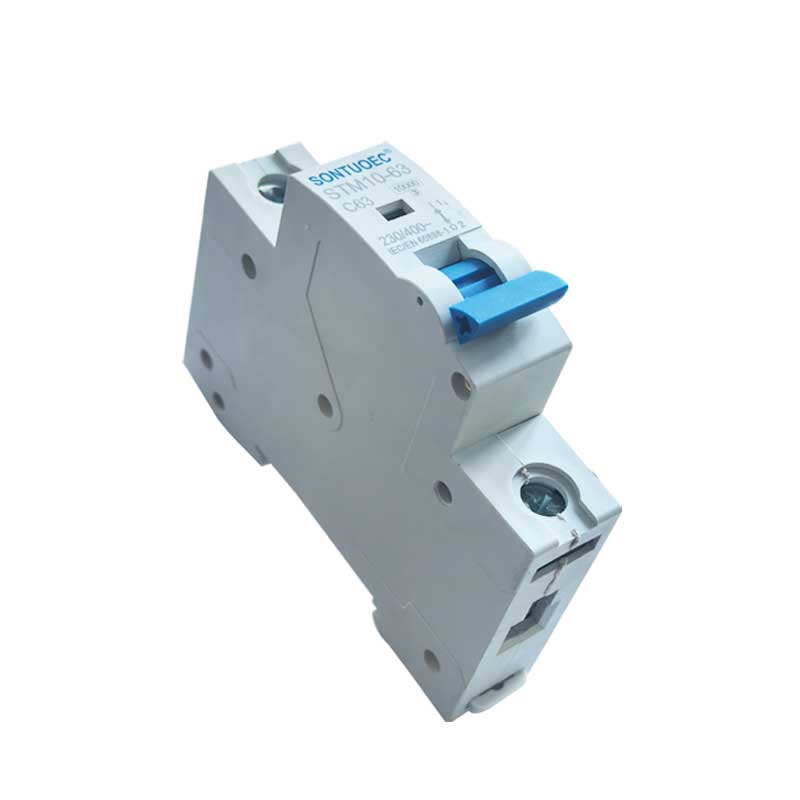

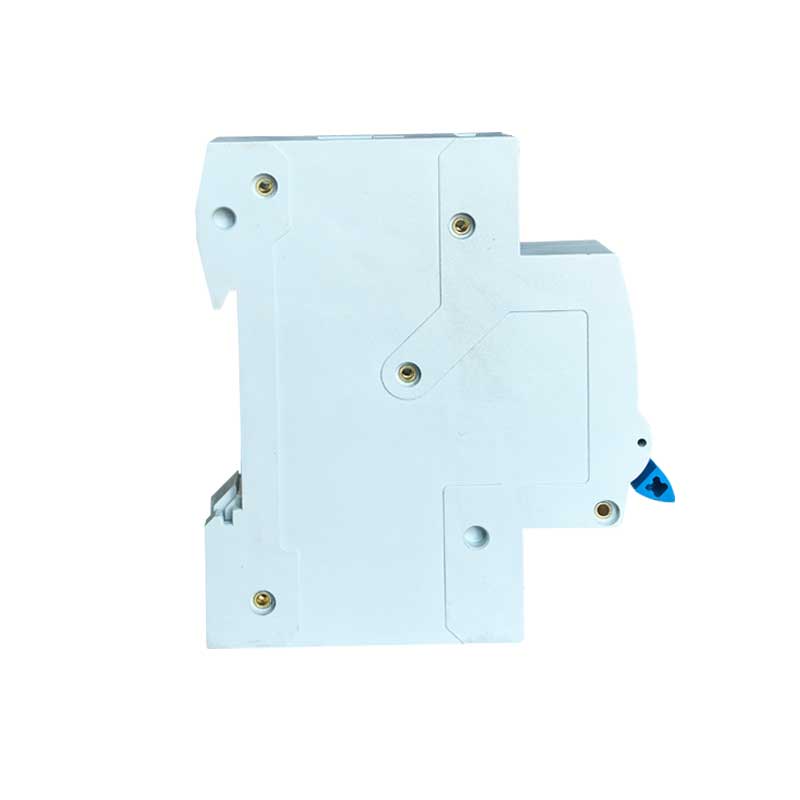

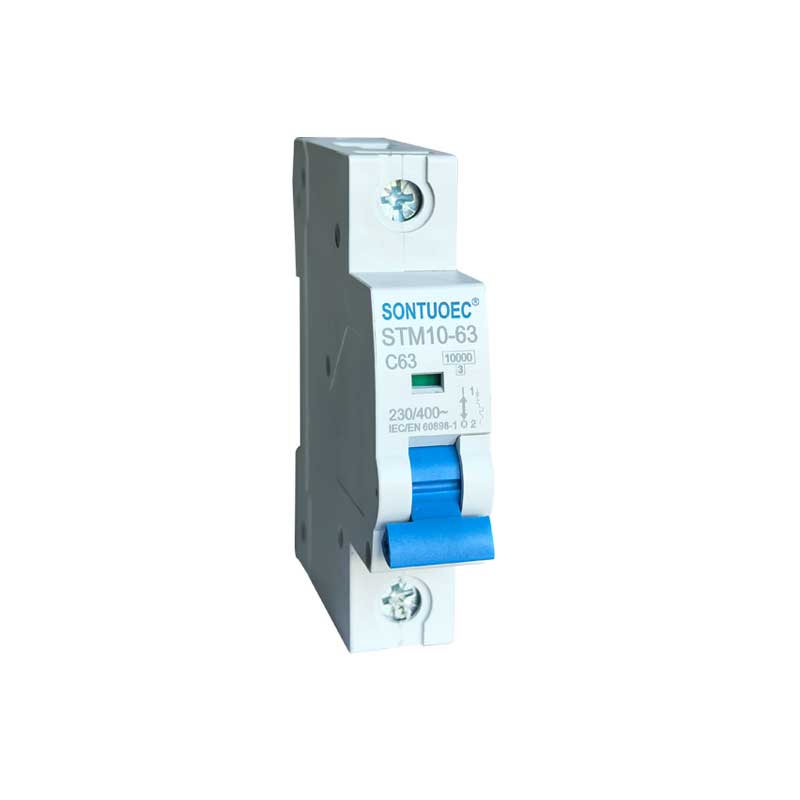

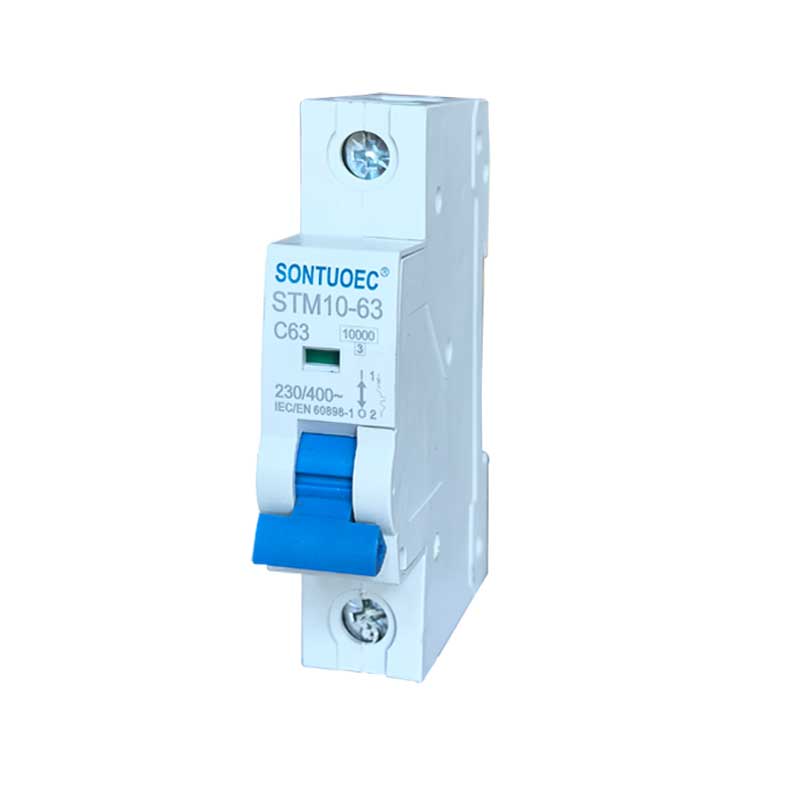

Modelo:STM10-63

Enviar consulta

Descrición do produto

Especificacións:

	Estándar		IEC/EN 60898-1
Eléctrico	Corriente nominal In	A	1,2,4,6,10,16,20,25,32,40,50,63A

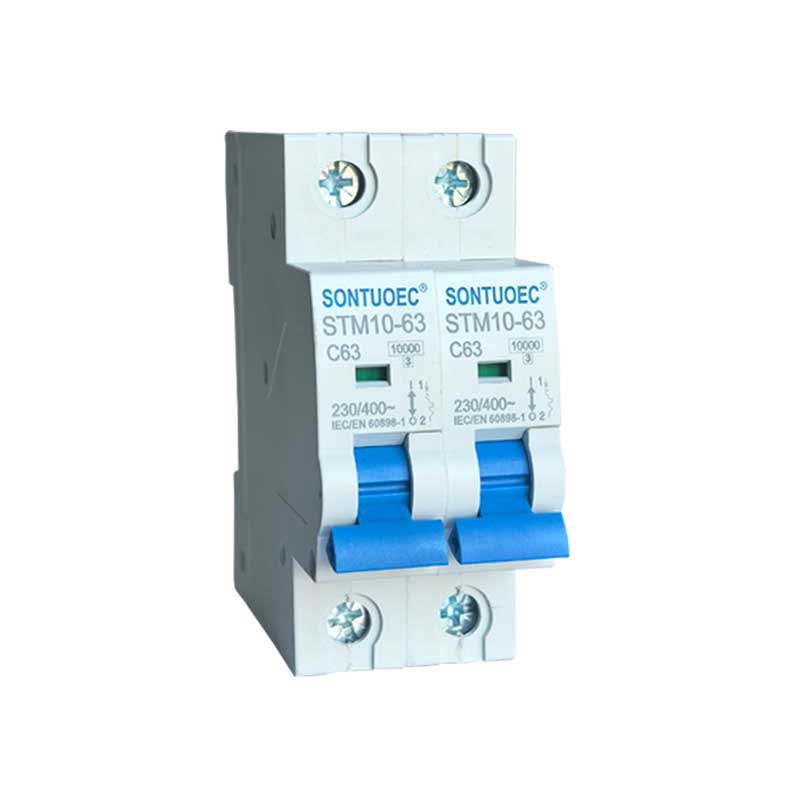

características	Polos	P	1,2,3,4
	Tensión nominal Ue	V	AC 230, 400
	Tensión de illamento Ui	V	500
	Frecuencia nominal	Hz	50/60
	Capacidade de rotura nominal	A	3000, 4500, 6000
	Tensión nominal de resistencia de impulso (1,2/50) Uimp	V	4000
	Tensión de proba dieléctrica en ind.Freq.durante 1 min	Kv	2
	Grao de contaminación		2
	Característica de liberación termomagnética		B,C,D
Mecánica	Vida eléctrica	t	4000
características	Vida mecánica	t	10000
	Grao de protección		IP20
	Temperatura de referencia para a configuración	ºC	30
	de elemento térmico	ºC	30
	Temperatura ambiente	ºC	-5~+40(Aplicación especial consulte
	(con media diaria ≤35ºC)	ºC	corrección de compensación de temperatura)
	Temperatura de almacenamento	ºC	-25~+70
Instalación	Tipo de conexión de terminal		Barra colectora tipo cable/pin
	Tamaño de terminal superior/inferior para cable	mm2	25
	Tamaño de terminal superior/inferior para cable	AWG	3 de xullo de 18
	Tamaño térmico superior/inferior para barra colectora	mm2	25
	Tamaño térmico superior/inferior para barra colectora	AWG	3 de xullo de 18
	Par de apriete	N*m	2
	Par de apriete	En libras	18
	Montaxe		sobre carril DIN EN 60715 (35 mm) mediante dispositivo de clip rápido
	Conexión		De arriba e de abaixo

Principais funcións do interruptor miniatura STM10-63

1.Protección de sobrecarga: cando a corrente no circuíto supera o valor nominal do MCB, o interruptor de circuíto en miniatura STM10-63 cortará automaticamente o circuíto nun período de tempo establecido para evitar que o circuíto e o equipo se sobrequenten.

2.Protección contra curtocircuítos: cando se produce un curtocircuíto no circuíto, o disyuntor en miniatura STM10-63 cortará o circuíto inmediatamente para evitar que a corrente de curtocircuíto dane o circuíto e o equipo.

3.Protección contra fugas (algúns MCB teñen esta función): para os MCB con protección contra fugas, cando hai fugas no circuíto, o interruptor miniatura STM10-63 cortará rapidamente o circuíto para protexer a seguridade persoal.

Principio de funcionamento dos MCB

Os MCB adoitan conter no seu interior un detector de disparo térmico magnético ou electrónico, que se usa para detectar cambios na corrente no circuíto. Cando a corrente é anormal, o percutor activa o mecanismo de disparo do MCB, o que fai que o interruptor miniatura STB1-63 corte o circuíto rapidamente.

1.Percutor magnético térmico: utiliza a calor xerada cando a corrente pasa polo condutor para desencadear o disparo. Cando a corrente é demasiado grande, o condutor quéntase, provocando que o bimetálico do interior do percutor termomagnético se doble, desencadeando así o mecanismo de disparo.

2.Percutor electrónico: utiliza compoñentes electrónicos para detectar os cambios actuais e controlar a acción do mecanismo de disparo. Cando se detecta unha corrente anormal, o percutor electrónico envía un sinal ao mecanismo de disparo para cortar o circuíto.

Escenarios de aplicación de MCB

Os MCB utilízanse amplamente nos sistemas eléctricos en áreas residenciais, comerciais e industriais para protexer os circuítos e equipos dos danos causados por correntes anormais. Adoitan instalarse en caixas de distribución, cadros de distribución ou armarios de control e utilízanse como interruptor principal ou interruptor de derivación dun circuíto.

Selección e instalación de MCB

1.Selección: ao seleccionar MCB, cómpre considerar factores como a corrente nominal do circuíto, o nivel de tensión, as características de protección e se é necesaria a protección contra fugas. Tamén é importante asegurarse de que o disyuntor en miniatura STB1-63 seleccionado cumpra coas normas e regulamentos locais de seguridade eléctrica.

2.Instalación: o interruptor de circuíto en miniatura STB1-63 debe instalarse nun ambiente seco e ventilado, libre de gases corrosivos e asegurarse de que estea conectado de forma correcta e segura. Durante a instalación, débense observar as normas de seguridade eléctrica e os procedementos operativos pertinentes.
