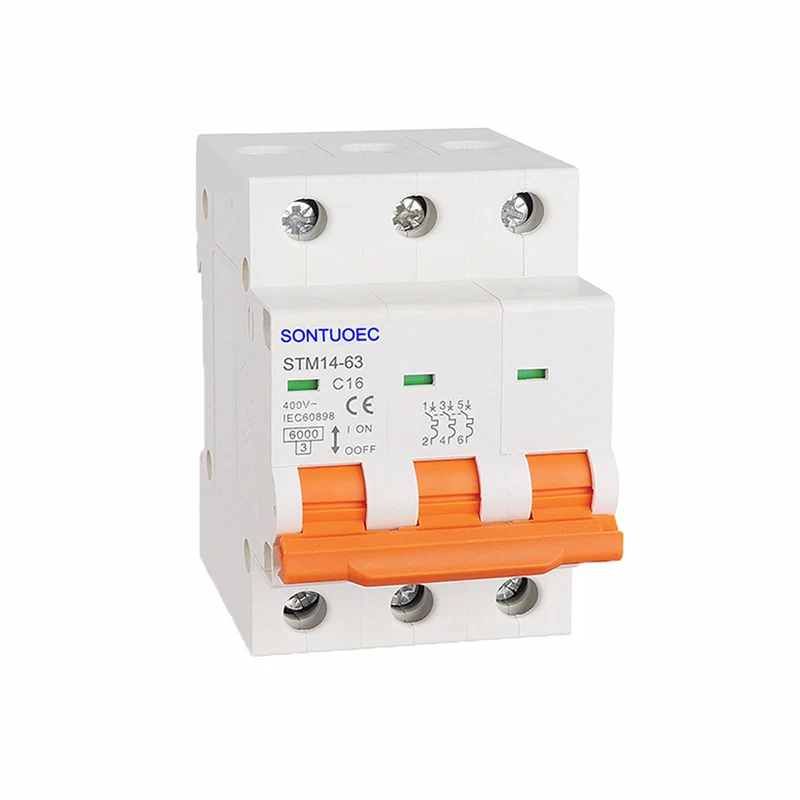

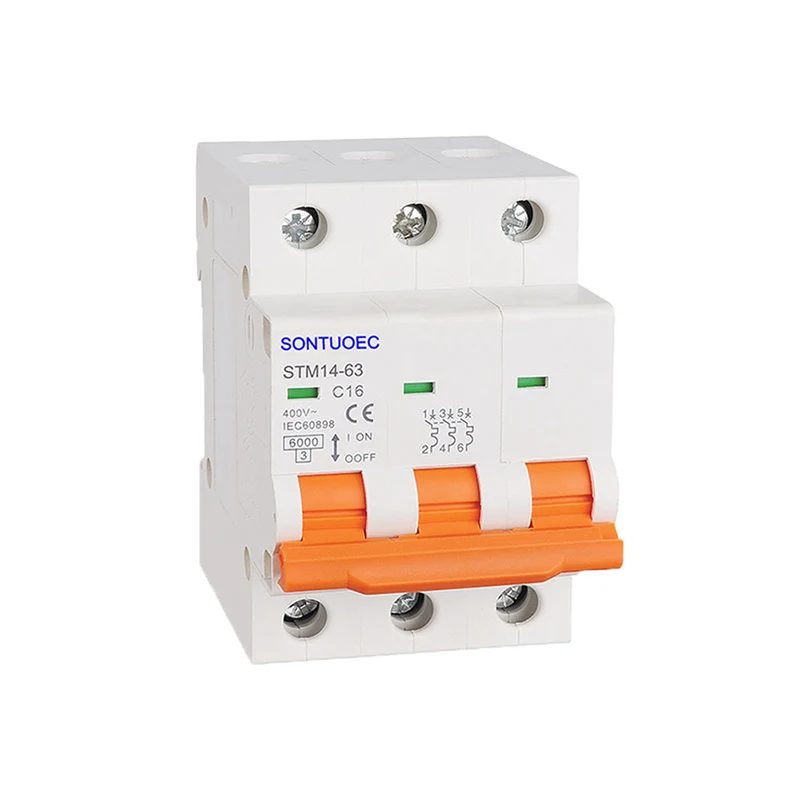

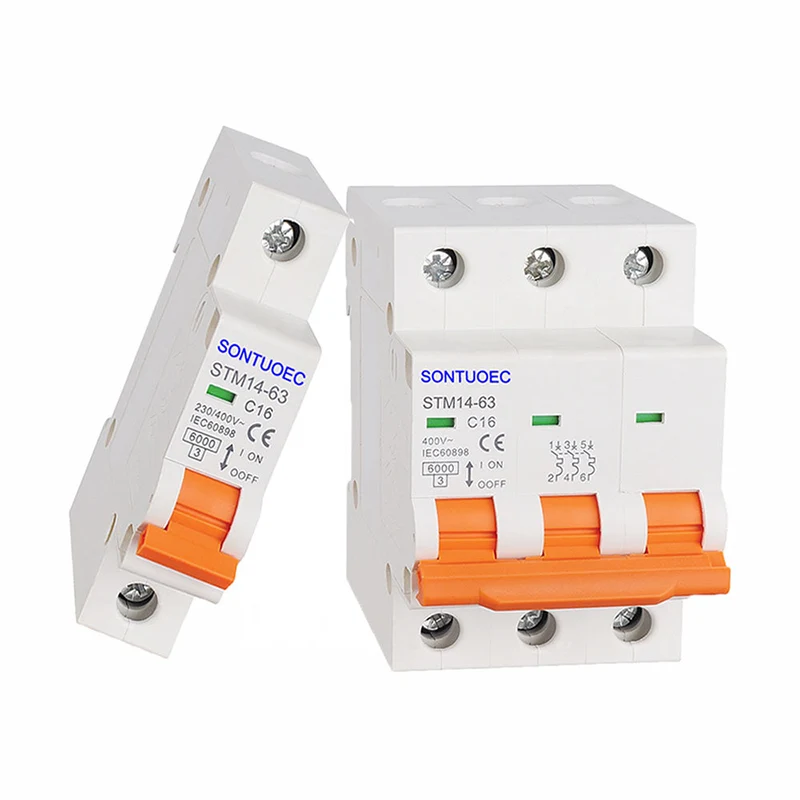

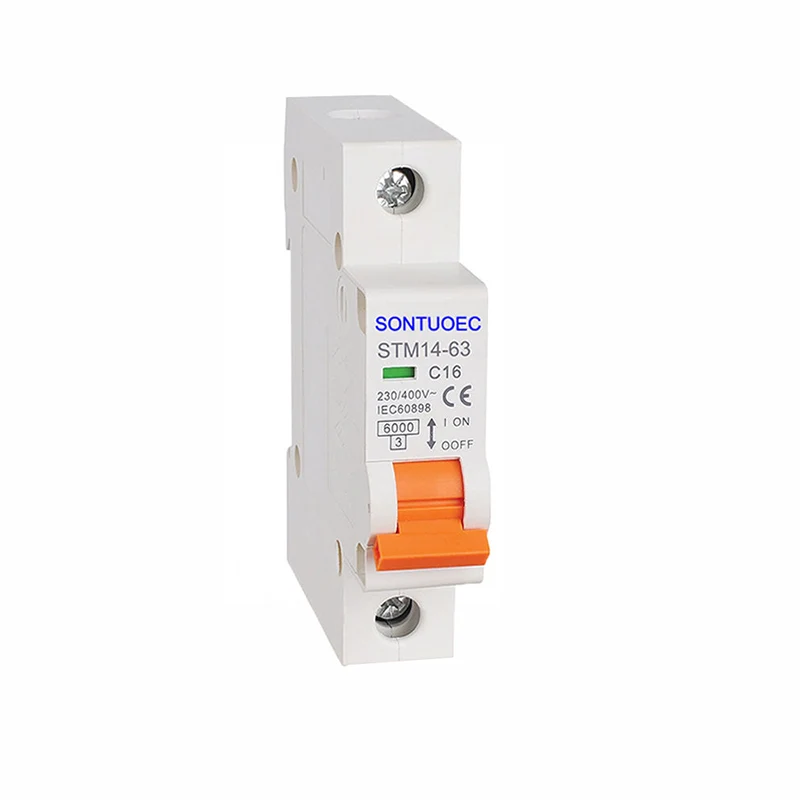

Mini MCB Miniature Circuit Breaker

O mini interruptor de circuíto en miniatura MCB é un interruptor eléctrico operado automaticamente deseñado para protexer os circuítos eléctricos contra os danos causados por sobrecargas ou circuítos curtos. É capaz de acender, levar e romper a corrente en condicións normais do circuíto, así como acender, levar un determinado período de tempo e romper a corrente en condicións de circuíto anormal especificadas.

Modelo:STM14-63

Enviar consulta

Descrición do produto

Modelo	STM14-63
Estándar	IEC60898-1
Polo	1p, 2p, 3p, 4p
Curva de disparo	B, C, d
Capacidade de curtocircuíto nominal (ICN)	3ka, 4,5ka, 6ka
Corrente nominal (IN)	1,2,4,610,16,20,25,32,40,50,63A
Tensión nominal (ONU)	AC230 (240)/400 (415) v
Lanzamentos magnéticos	B curva: entre 3 pulgadas e 5 en C curva: entre 5in e 10 pulgadas D Curva: entre 10 e 14 pulgadas
Resistencia electro-mecánica	Máis de 6.000 ciclos

Características e vantaxes

Tamaño pequeno: o interruptor de miniatura Mini MCB caracterízase por pequeno tamaño e peso lixeiro, que é fácil de instalar e usar.

Funcionamento fiable: a súa estrutura interna e os materiais están ben deseñados para asegurarse de que a fonte de alimentación se corta rapidamente cando hai unha sobrecarga ou un curtocircuíto no circuíto para protexer os equipos eléctricos e a seguridade persoal.

Amplamente usado: é moi utilizado en edificios residenciais, comerciais e instalacións industriais como o dispositivo de protección de terminais máis usado na construción de dispositivos de distribución de terminais eléctricos.

Principio de operación

O MINI MCB traballa sobre o principio de protección de curtocircuíto e sobrecarga controlando a corrente. Cando se produce un fallo de curtocircuíto nun circuíto, o MCB desconectará inmediatamente o circuíto para evitar que a corrente excesiva causase lume e outros incidentes de seguridade. Cando hai unha sobrecarga no circuíto, o MCB atrasará a desconectar o circuíto durante un determinado período de tempo para protexer o equipo eléctrico dos danos. Ademais, algúns Mini MCB teñen unha función de protección contra a tensión que corta o circuíto cando a tensión é anormal (demasiado alta) para evitar danos nos equipos eléctricos.

Tipos e opcións

As mini MCB están dispoñibles nunha variedade de tipos para satisfacer as necesidades de diferentes sistemas eléctricos. Os tipos comúns inclúen:

Estándar: normalmente usado en edificios residenciais e comerciais con parámetros como o rango de corrente nominal, a tensión clasificada, a capacidade de desconectación do curtocircuíto e o número de polos.

Illado: pode illar completamente a fonte de enerxía e a carga para o mantemento seguro dos sistemas eléctricos.

Tipo de circuíto segmentado: dentro do rango de corrente nominal, a función de desconexión do MCB pódese cambiar para manter o estado energizado da parte do circuíto.

Tipo de corrente residual: tamén coñecido como interruptores de protección de fugas, son capaces de detectar fallos de fuga nos circuítos e cortar automaticamente a fonte de alimentación.

Tipo de protección contra a sobrecarga: capaz de detectar a corrente excesiva e cortar a enerxía para protexer o equipo e os fíos eléctricos.

Tipo de multifunción: integra unha variedade de funcións, como protección contra a sobrecarga, protección de curtocircuíto e protección de fugas.

Tipo de control: permite ao operador abrir manualmente ou pechar o circuíto para o control de equipos eléctricos.

Ao seleccionar Mini MCBs, hai que considerar factores como a tensión nominal, a corrente clasificada, a capacidade de rotura, as características de funcionamento e as condicións ambientais. Tamén é necesario seleccionar o tipo adecuado de MCB segundo os requisitos específicos de circuíto e carga.
