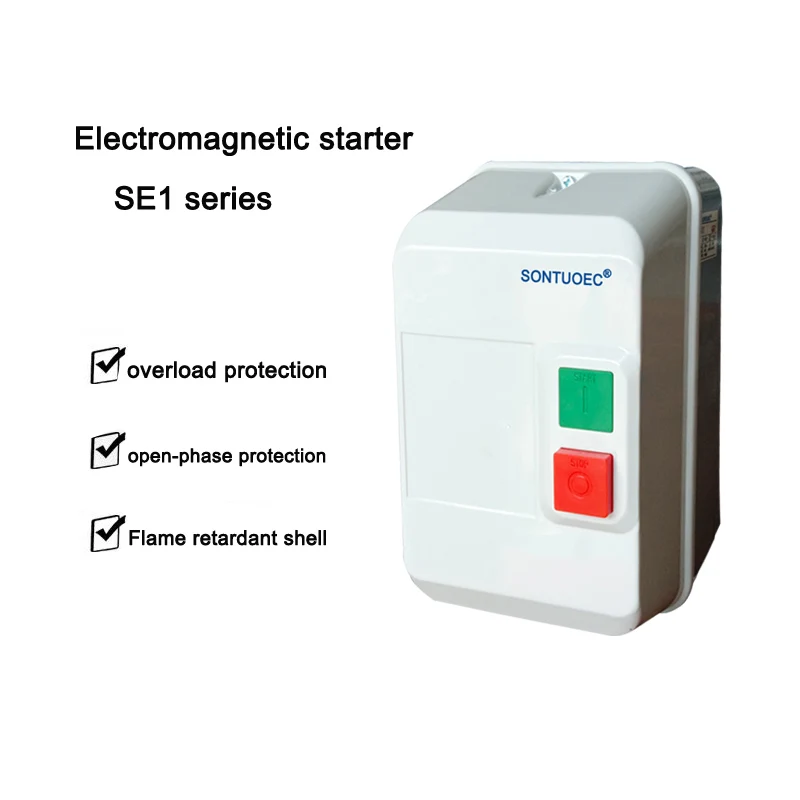

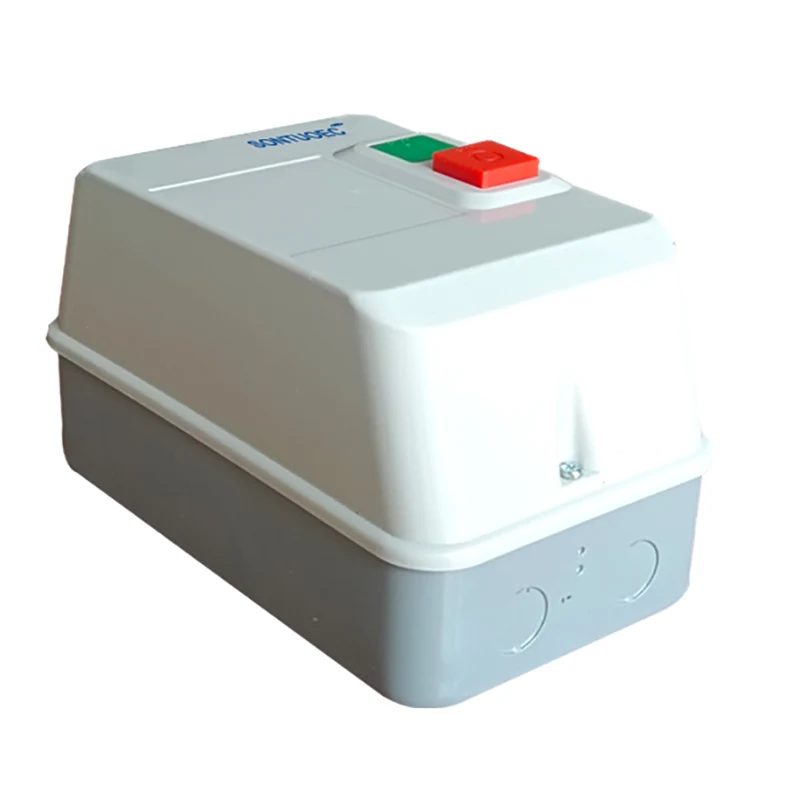

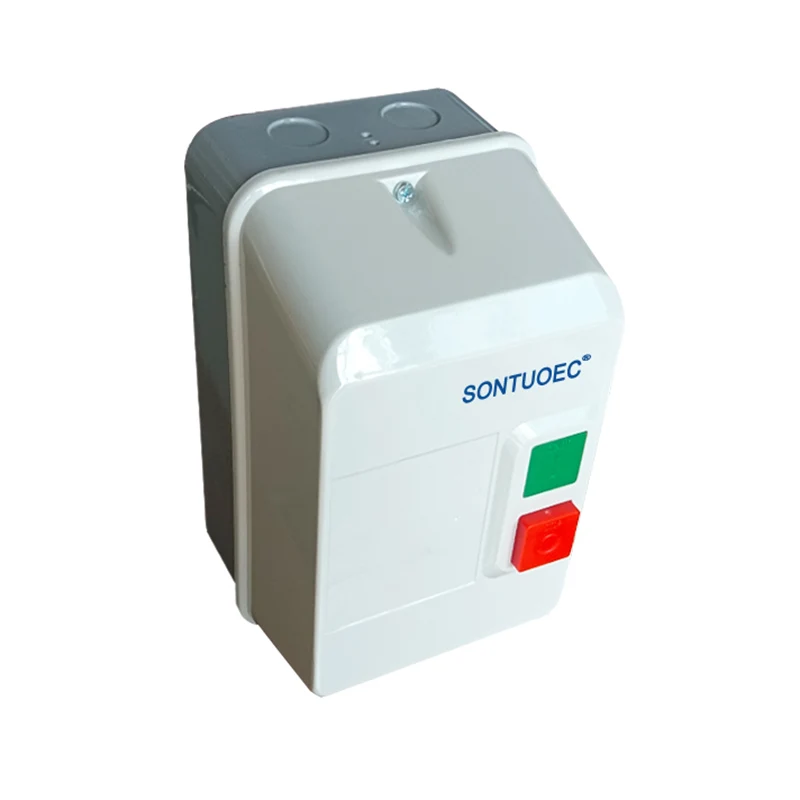

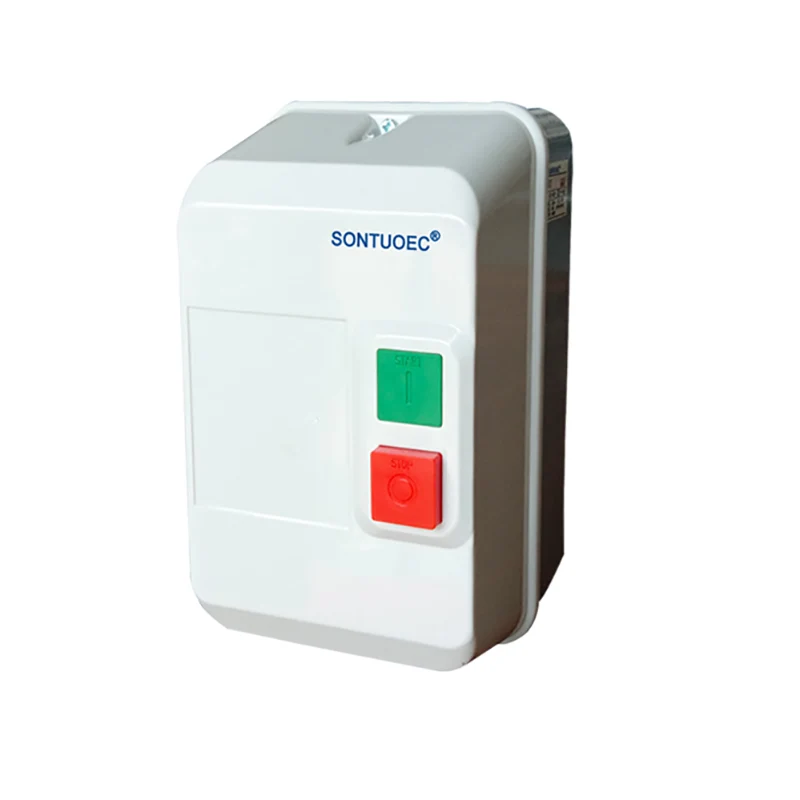

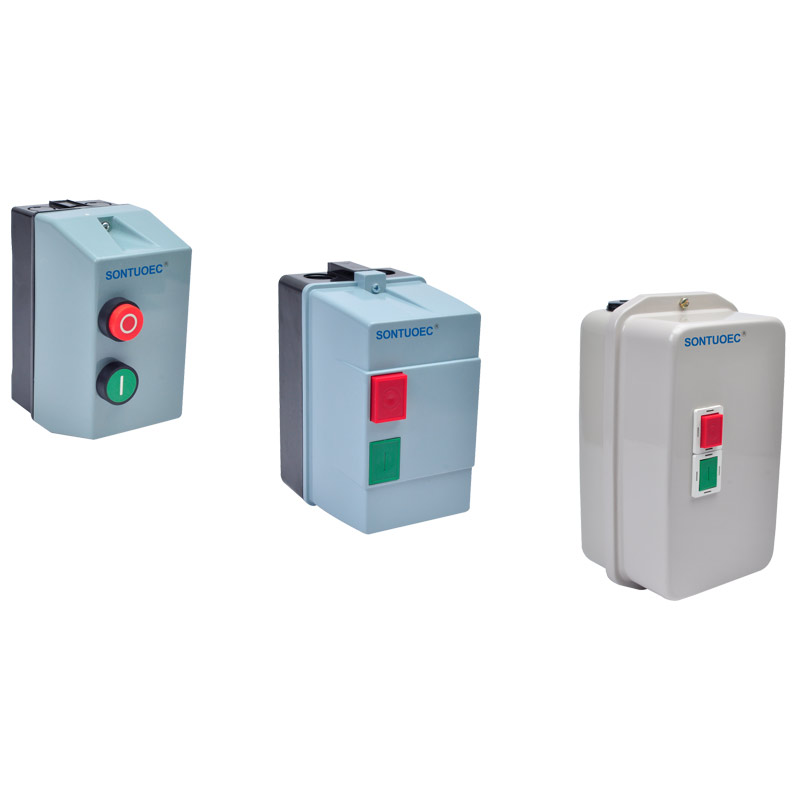

Starter magnético (DOL)

Starter magnético (DOL) O motor, é dicir, utilízase un interruptor magnético para controlar o inicio e parada do motor (ou motores). Os interruptores magnéticos xogan un papel clave aquí controlando a saída do circuíto segundo os cambios no campo magnético externo, realizando así o control do motor.

Enviar consulta

Descrición do produto

Especificacións

Modo do produto nº e especificio	SLE1-09 e 12	Dobre en slado, protexido Tolp429 (3) ou, F659 (4)
Recinto	SLE1-18 e 25	Dobre en slado, protexido Tolp427 (3) ou, F5577 (4)
	SLE1-32 e 95	Matal, LP65 a 559
Control (2 botóns push moufited on cuberta do recinto)	SLE1-32 e 95	1 botón de inicio verde "1", 1RED STOP/TESET Buttion "O"
Conexións	SLE1-32 e 95	A potencia eléctrica e as conexións de recirito de control

Parámetros técnicos principais:

Tipo		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	15/11	15/20	18.5/25	22/30	30/40	37/50	45/60
Corrente Reted (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Corrente Reted (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Corrente de calefacción retada (a)			25	32	40	50	60	80		125
VOLAGE INSULADO RETUD (V) 660
Contacto auxicario AC-15	Contacto	estándar	1 NO				1no+1nc
	Corrente retada (a)	220V	1.6
	Corrente retada (a)	380v	0.95
Relés térmicos de Suitabie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Clasificación do recinto		LP65

Principio de operación

O principio de funcionamento dun motor de arranque de interruptor magnético baséase principalmente na influencia dun campo magnético e no principio de traballo dun motor DC. Cando un campo magnético externo se achega a un interruptor magnético, desencadea un elemento de detección magnética (por exemplo, unha caña) dentro do interruptor, provocando que pecha ou rompe os contactos, controlando así a apertura e o peche do circuíto. Unha vez que o circuíto está pechado, a corrente flúe polo motor, provocando que comece a xirar. Os motores de DC, por outra banda, traballan no principio de que un condutor dinamizado se move nun campo magnético pola acción dunha forza electromagnética.

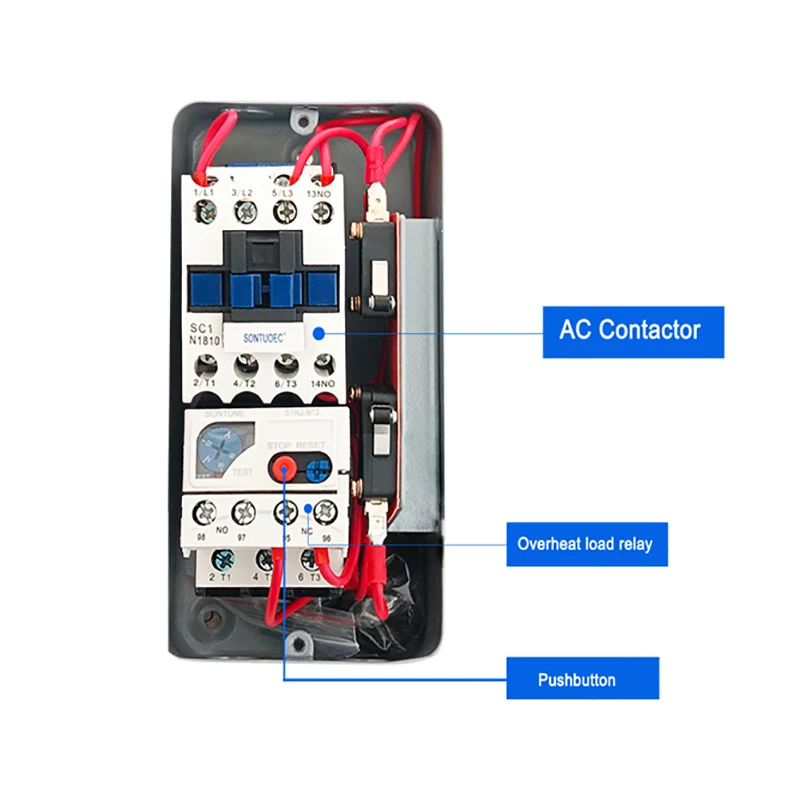

Compoñentes principais

Interruptor magnético: normalmente consiste nun elemento de detección magnética e un dispositivo de disparo, usado para detectar campos magnéticos externos e controlar o encendido/apagado dun circuíto.

Motor eléctrico: un dispositivo que converte a enerxía eléctrica en enerxía mecánica e conduce varios dispositivos a través da rotación.

Circuíto de control: usado para recibir sinais externos e controlar o estado de traballo do conmutador magnético e do motor segundo os sinais.
