Contactor de CA doméstica

Os contactores de CA da serie STH8-100 están deseñados principalmente para AC 50Hz (ou 60Hz), cunha tensión de funcionamento nominal de ata 400V. Teñen unha corrente de funcionamento de ata 100A baixo a categoría de uso AC-7A e ata 40A baixo a categoría de uso AC-7B. Estes contactores úsanse para controlar cargas baixas ou lixeiramente indutivas en aplicacións residenciais e similares, así como para controlar as cargas do fogar. O produto aplícase principalmente en casas, hoteis, apartamentos, edificios de oficinas, edificios públicos, centros comerciais, locais deportivos, etc., para conseguir funcións de control automatizadas. Cumprimento de normas: IEC61095, GB/T17885.

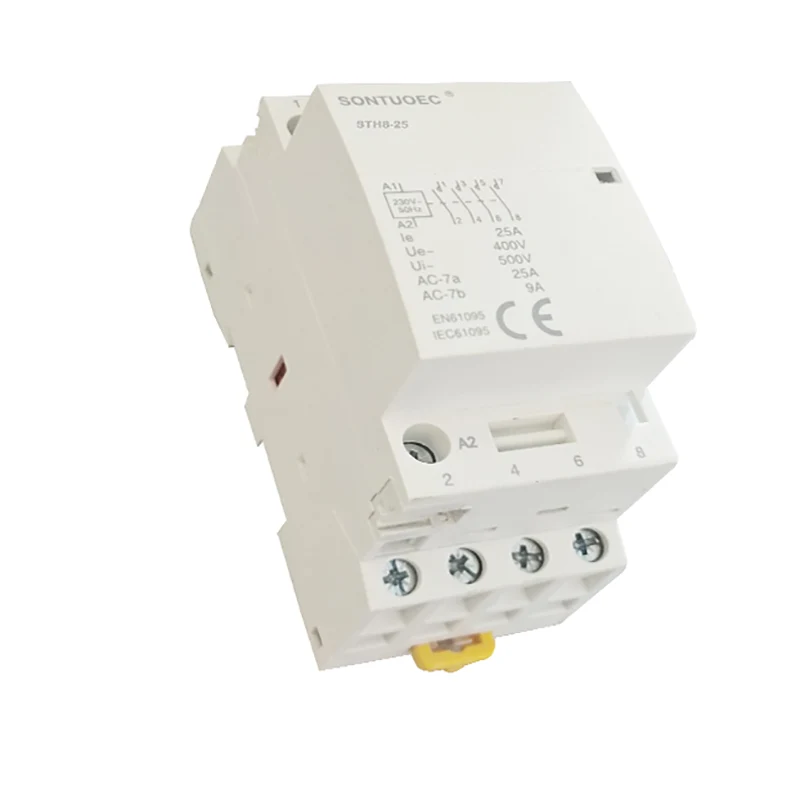

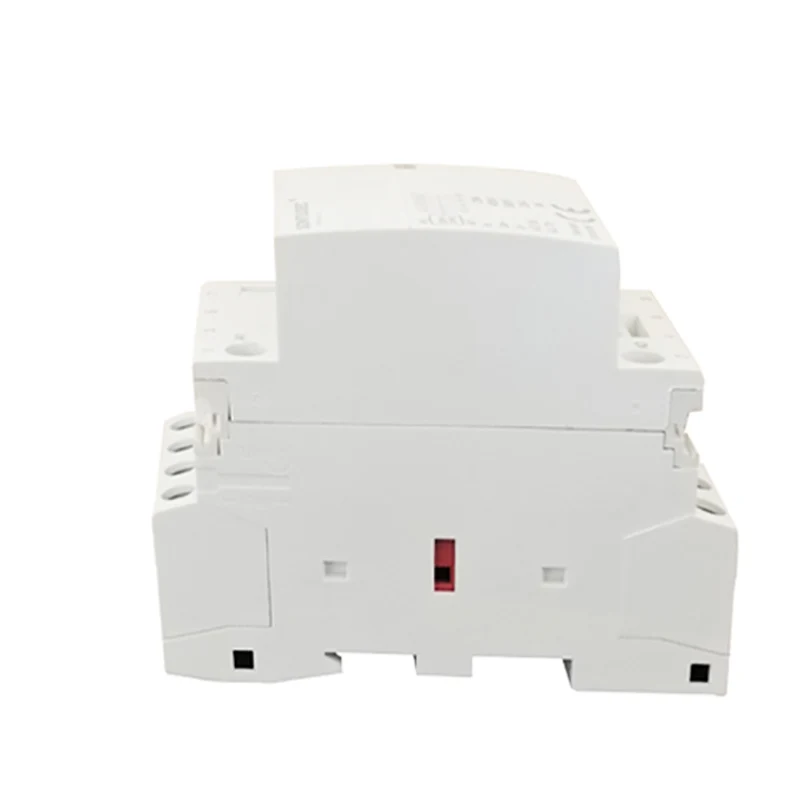

Modelo:STH8-25

Enviar consulta

Descrición do produto

Tipo	contactor
Valoración a	16	20	25	32	40	63	100
SIDA	Si
BCTSINDICACIÓN auxiliar	Si
Bactc control auxiliar por amarelo clips	Si

Tipo					Ancho en 9 mm módulos

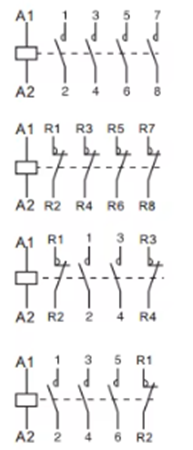

1p	Valoración (LN) AC-7A	Valoración (LN) AC-7A	Control tensión (VAC) (50Hz)	Contacto
	16a	6a	24	1 NO	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no+1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2NO+2NC 3no+1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2NO+2NC 3no+1nc
	100a	_	24	4no	12
			110
			230

Estrutura principal

O contactor de CA doméstico normalmente consiste nas seguintes partes:

Sistema de contacto: incluíndo contactos principais e contactos auxiliares. O contacto principal úsase para activar e romper o circuíto principal, que normalmente ten unha corrente de maior valoración; O contacto auxiliar úsase para activar e romper o circuíto de control, que ten unha corrente máis pequena.

Sistema electromagnético: consiste en núcleo de ferro, armadura e bobina. Cando a bobina está dinamizada, o núcleo xera un campo magnético que atrae a armadura e pecha os contactos; Cando a bobina está desactivada, o campo magnético desaparece, a armadura é liberada e os contactos están rotos.

Dispositivo de extinción de arco: usado para extinguir o arco cando os contactos están desconectados, impedindo que o arco cause danos nos contactos.

Shell and Accesories: A cuncha úsase para protexer os compoñentes internos da influencia do ambiente externo; Os accesorios inclúen soportes de montaxe, terminais, etc., que se usan para realizar a instalación e cableado do contactor.

Principio de operación

O principio de traballo dos contactores de CA doméstica baséase no principio de indución electromagnética. Cando a bobina está dinamizada, o núcleo de ferro xera un campo magnético que atrae a armadura e pecha os contactos; Cando a bobina está desactivada, o campo magnético desaparece, a armadura é liberada e os contactos están desconectados. Ao controlar a enerxía e a desactivación da bobina, pódese realizar o control remoto e a protección dos circuítos domésticos.

Parámetros técnicos

Os principais parámetros técnicos dos contactores de CA domésticos inclúen tensión nominal, corrente clasificada, frecuencia nominal, conexión e capacidade de rotura, etc. A selección destes parámetros debe determinarse segundo a situación real do circuíto doméstico para garantir o funcionamento normal e o uso seguro do contactor.

Tensión nominal: refírese ao nivel de tensión cando o contactor funciona normalmente.

Corrente nominal: refírese á corrente máxima que o contactor pode soportar durante moito tempo baixo a tensión nominal.

Frecuencia nominal: a frecuencia da fonte de alimentación cando o contactor funciona normalmente.

Capacidade de conexión e rotura: a corrente máxima que o contactor pode conectar e romper de forma fiable nas condicións especificadas.
