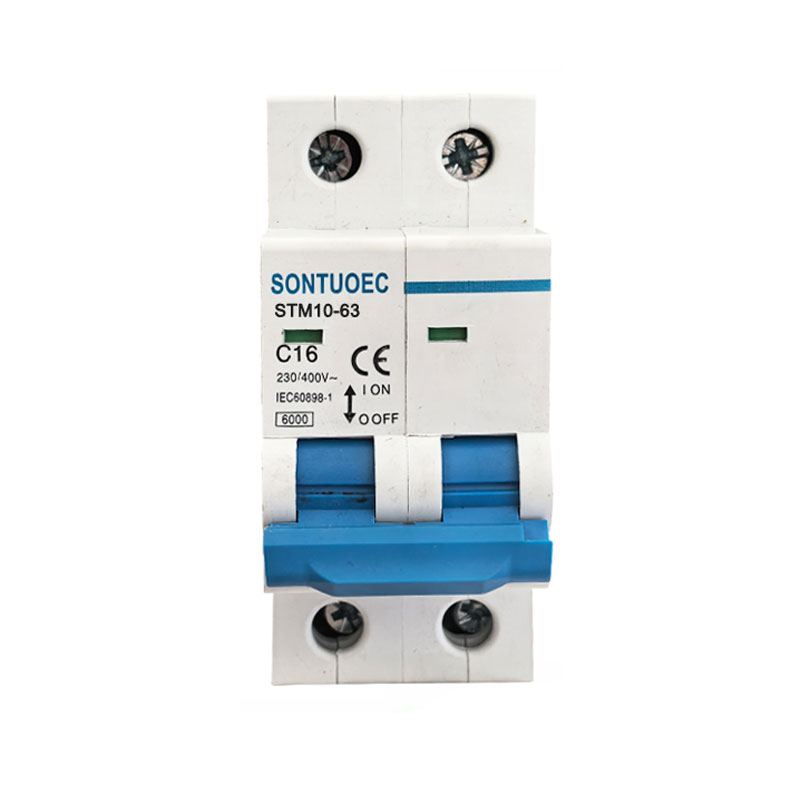

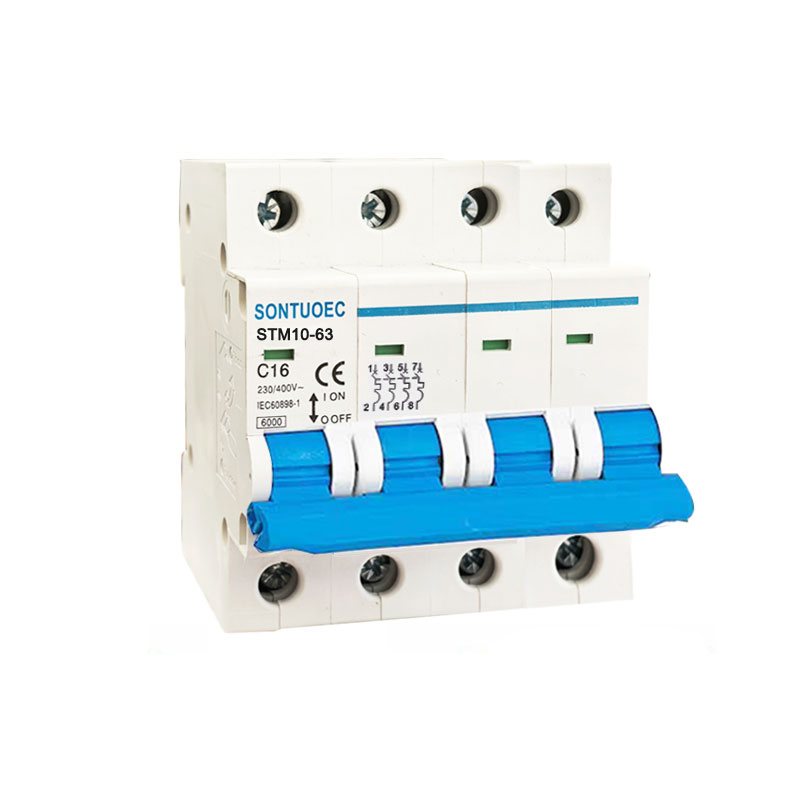

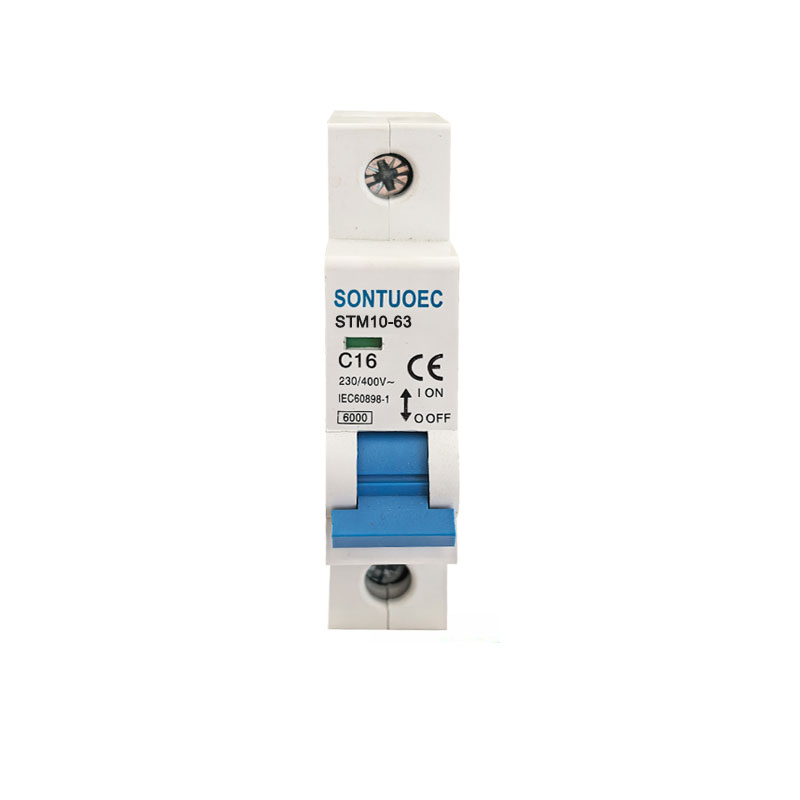

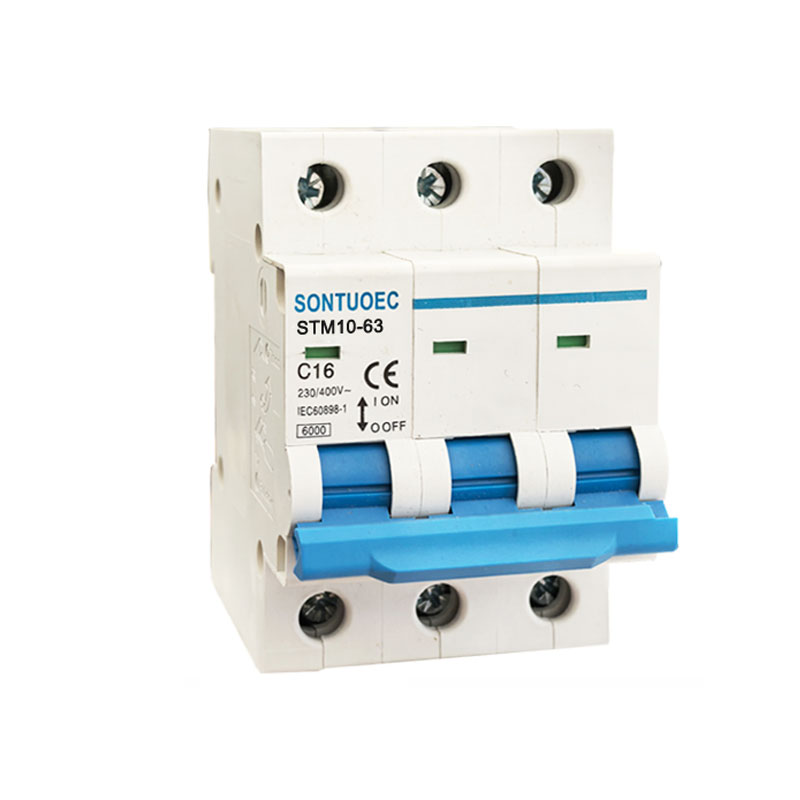

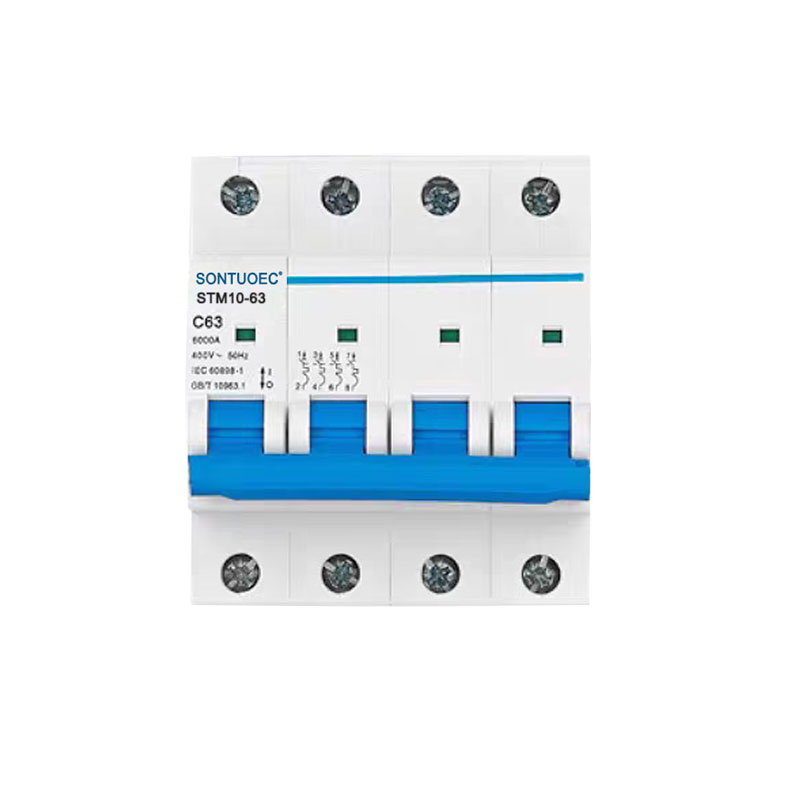

Venda directa de fábrica MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC é un dos provedores / fabricantes chineses especializados na produción de varios pequenos electrodomésticos. O interruptor miniatura de alta ruptura da serie STM10-63 ten as características de estrutura avanzada, rendemento fiable, capacidade de rotura alta, aparencia elegante e a súa carcasa e pezas están feitas de material con resistencia ao impacto, forte característica retardadora de chama. É axeitado para alimentar sistemas de frecuencia 50 ou 60, Ue 400V e inferior, Ui 63A e inferior. Conforme aos estándares IEC60898.1 e GB10963.1

Modelo:STM10-63

Enviar consulta

Descrición do produto

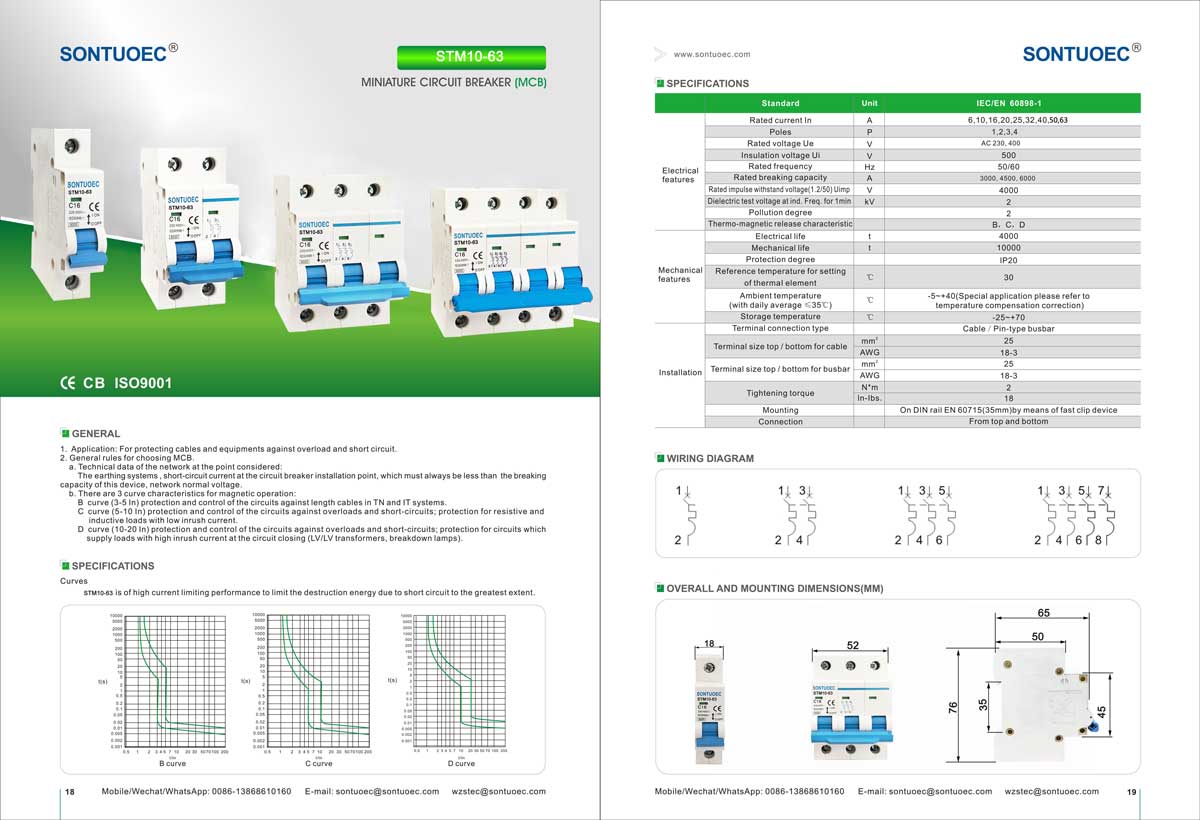

ESPECIFICACIÓNS:

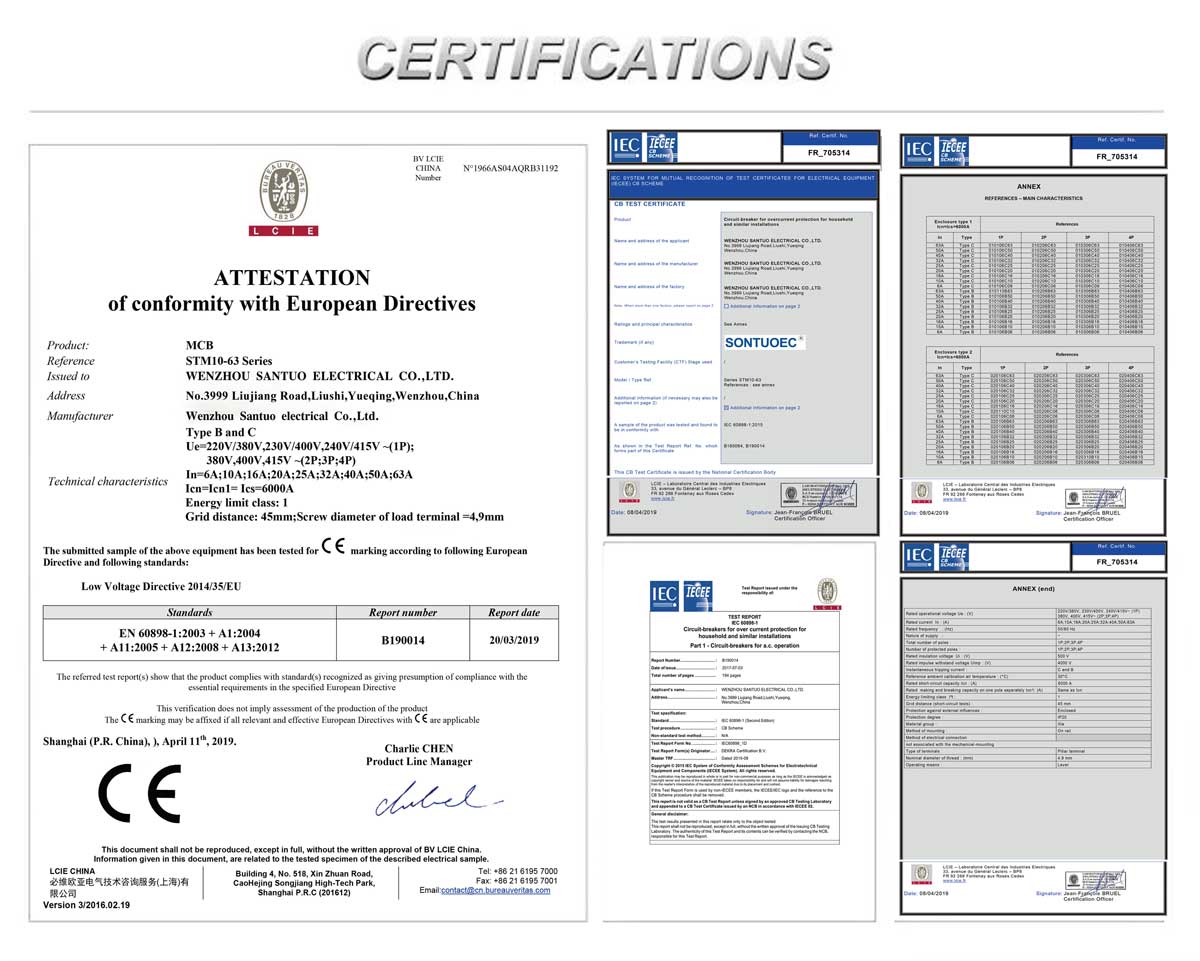

	Estándar		IEC/EN 60898-1
Eléctrico	Corriente nominal In	A	1,2,4,6,10,16,20,25,32,40,50,63A
características	Polos	P	1,2,3,4
	Tensión nominal Ue	V	AC 230, 400
	Tensión de illamento Ui	V	500
	Frecuencia nominal	Hz	50/60
	Capacidade de rotura nominal	A	3000, 4500 e 6000
	Tensión nominal de resistencia de impulso (1,2/50) Uimp	V	4000
	Tensión de proba dieléctrica en ind.Freq.durante 1 min	Kv	2
	Grao de contaminación		2
	Característica de liberación termomagnética		B,C,D
Mecánica	Vida eléctrica	t	4000
características	Vida mecánica	t	10000
	Grao de protección		IP20
	Temperatura de referencia para a configuración	ºC	30
	de elemento térmico	ºC	30
	Temperatura ambiente	ºC	-5~+40(Aplicación especial consulte
	(con media diaria ≤35ºC)	ºC	corrección de compensación de temperatura)
	Temperatura de almacenamento	ºC	-25~+70

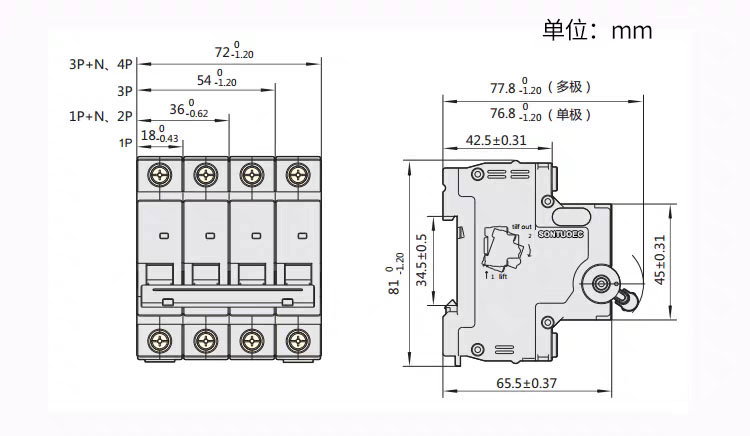

Instalación	Tipo de conexión de terminal		Barra colectora tipo cable/pin
	Tamaño de terminal superior/inferior para cable	mm2	25
	Tamaño de terminal superior/inferior para cable	AWG	18 de marzo
	Tamaño térmico superior/inferior para barra colectora	mm2	25
	Tamaño térmico superior/inferior para barra colectora	AWG	18 de marzo
	Par de apriete	N*m	2
	Par de apriete	En libras	18

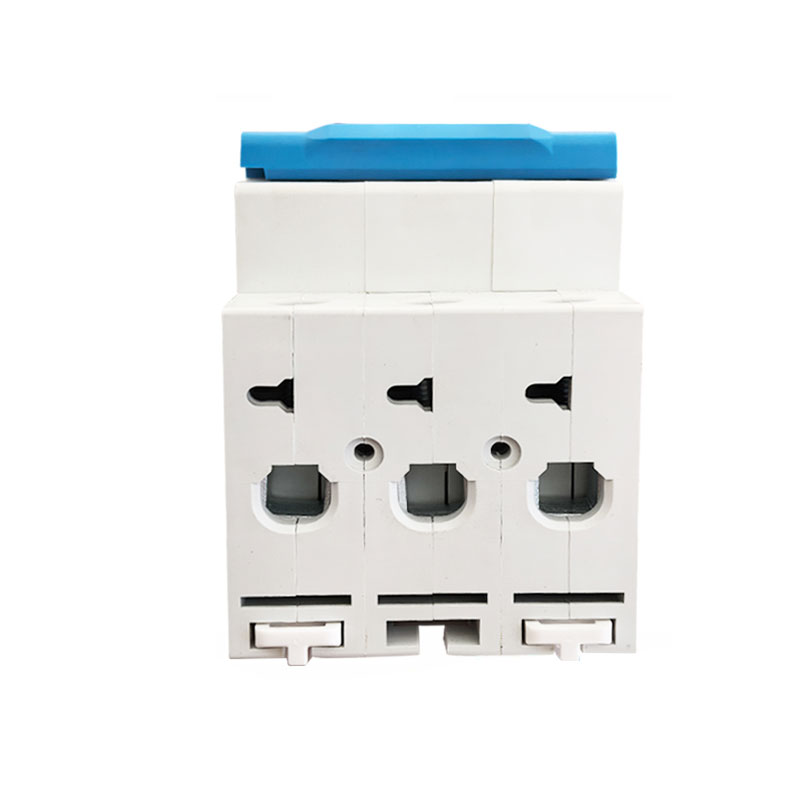

	Montaxe		sobre carril DIN EN 60715 (35 mm) mediante dispositivo de clip rápido
	Conexión		De arriba e de abaixo

Principais funcións do interruptor miniatura STM10-63

1.Protección de sobrecarga: cando a corrente no circuíto supera o valor nominal do MCB, o interruptor de circuíto en miniatura STM10-63 cortará automaticamente o circuíto nun período de tempo establecido para evitar que o circuíto e o equipo se sobrequenten.

2.Protección contra curtocircuítos: cando se produce un curtocircuíto no circuíto, o disyuntor en miniatura STM10-63 cortará o circuíto inmediatamente para evitar que a corrente de curtocircuíto dane o circuíto e o equipo.

3.Protección contra fugas (algúns MCB teñen esta función): para os MCB con protección contra fugas, cando hai fugas no circuíto, o interruptor miniatura STM10-63 cortará rapidamente o circuíto para protexer a seguridade persoal.

Principio de funcionamento dos MCB

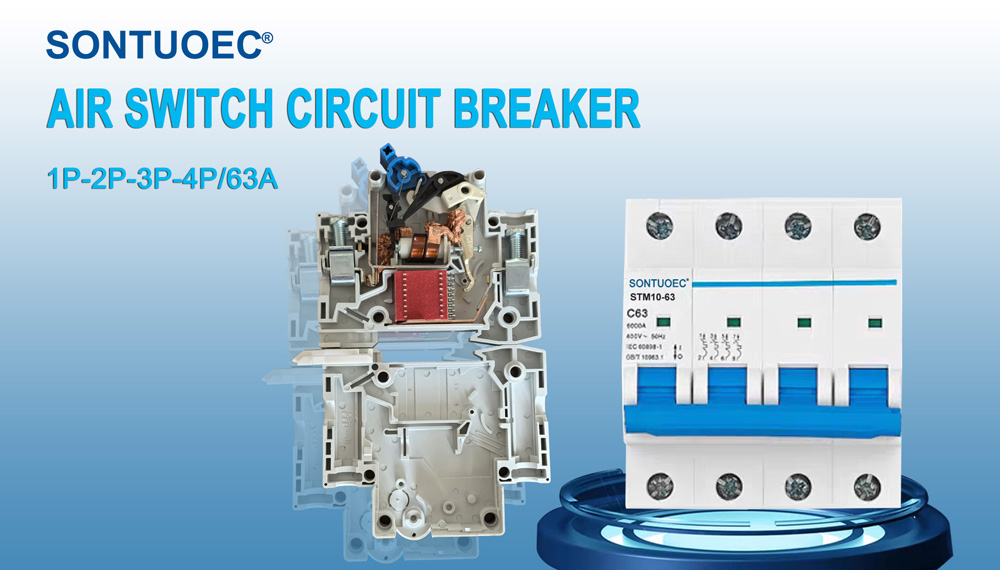

Os MCB adoitan conter no seu interior un detector de disparo térmico magnético ou electrónico, que se usa para detectar cambios na corrente no circuíto. Cando a corrente é anormal, o percutor activa o mecanismo de disparo do MCB, o que fai que o disyuntor en miniatura STM10-63 corte rapidamente o circuíto.

1.Percutor magnético térmico: utiliza a calor xerada cando a corrente pasa polo condutor para desencadear o disparo. Cando a corrente é demasiado grande, o condutor quéntase, provocando que o bimetálico do interior do percutor termomagnético se doble, desencadeando así o mecanismo de disparo.

2.Percutor electrónico: utiliza compoñentes electrónicos para detectar os cambios actuais e controlar a acción do mecanismo de disparo. Cando se detecta unha corrente anormal, o percutor electrónico envía un sinal ao mecanismo de disparo para cortar o circuíto.

Escenarios de aplicación de MCB

Os MCB utilízanse amplamente nos sistemas eléctricos en áreas residenciais, comerciais e industriais para protexer os circuítos e equipos dos danos causados por correntes anormais. Adoitan instalarse en caixas de distribución, cadros de distribución ou armarios de control e utilízanse como interruptor principal ou interruptor de derivación dun circuíto.

Selección e instalación de MCB

1.Selección: ao seleccionar MCB, cómpre considerar factores como a corrente nominal do circuíto, o nivel de tensión, as características de protección e se é necesaria a protección contra fugas. Tamén é importante asegurarse de que o interruptor miniatura STM10-63 seleccionado cumpra coas normas e regulamentos locais de seguridade eléctrica.

2.Instalación: o disyuntor en miniatura STM10-63 debe instalarse nun ambiente seco e ventilado, libre de gases corrosivos e asegurarse de que estea conectado correctamente e de forma segura. Durante a instalación, débense observar as normas de seguridade eléctrica e os procedementos operativos pertinentes.

FAQ

Q1. Como fai a súa fábrica en canto ao control de calidade?

R. Todos os produtos serán verificados ao 100% antes do envío.

Q2. Vostede é un fabricante ou unha empresa comercial?

R. Somos un fabricante con máis de 20 anos de experiencia e podemos garantir que o noso prezo é de primeira man, moi barato e competitivo.

Q3. Que condicións de pago están dispoñibles?

R. Aceptamos TT, depósito do 30% e saldo do 70% contra a copia de BL.

Q4. Como é o prazo de entrega?

R. Normalmente, a produción levará uns 25 días.

Q5. Dígame o estándar do paquete?

R. Normalmente son cartóns, pero tamén podemos embalalos segundo a túa esixencia.
