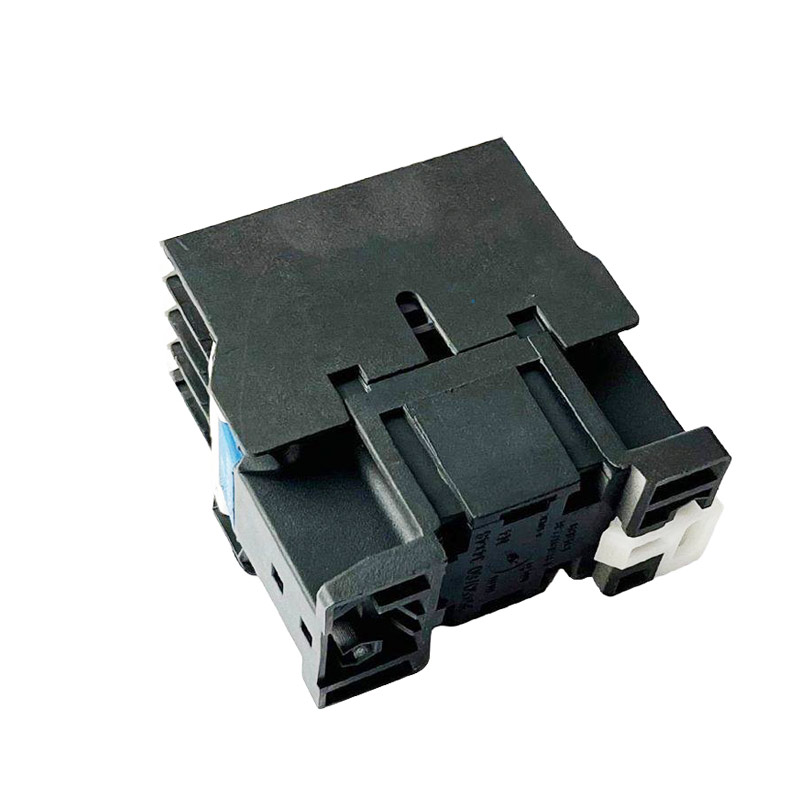

Contactor de electrónica

O contactor de electrónica de alta calidade SONTUOEC aplícase principalmente nos circuítos a tensión nominal de ata 660V, AC 50Hz ou 60Hz, corrente de ata 95A, para facer e romper, iniciar frecuentemente e controlar o motor de CA. Combinado co bloque de contacto auxiliar, o retraso do temporizador e o dispositivo de interlock de máquinas, etc., convértese no contactor de atraso, contactor mecánico de intercambio mecánico, iniciador Star-Delta. Convértese nun arranque electromagnético cando funciona xunto cun relé térmico correspondente, que pode protexer o circuíto de sobrecarga. O contactor prodúcese segundo IEC60947-4-1.

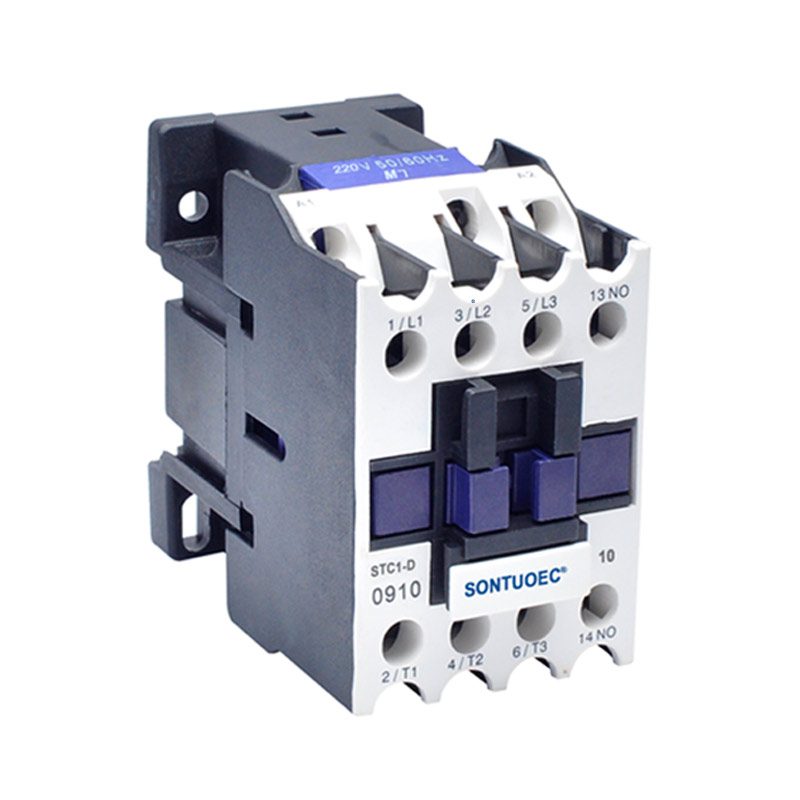

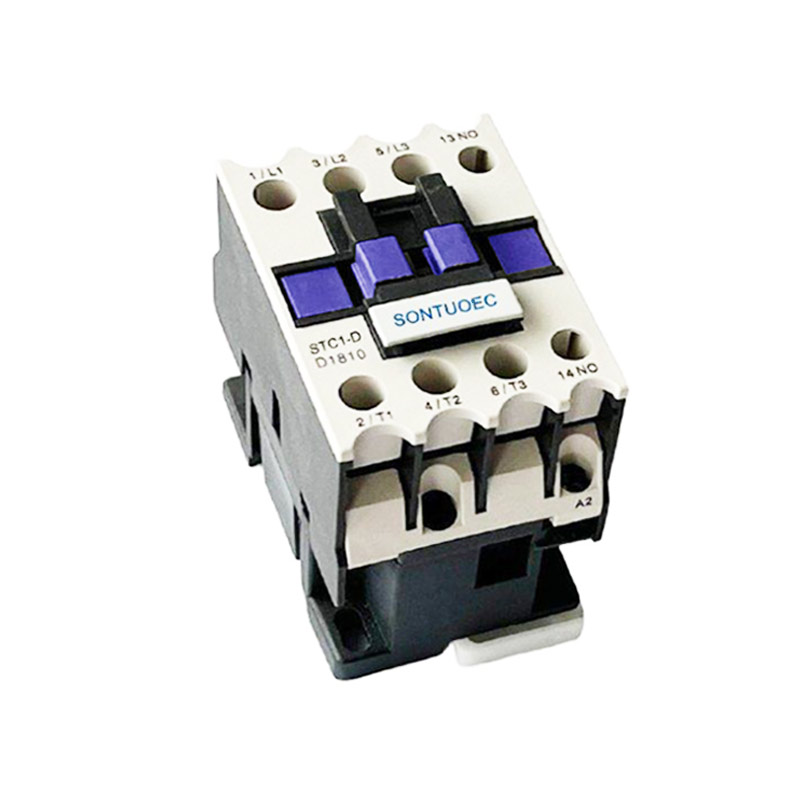

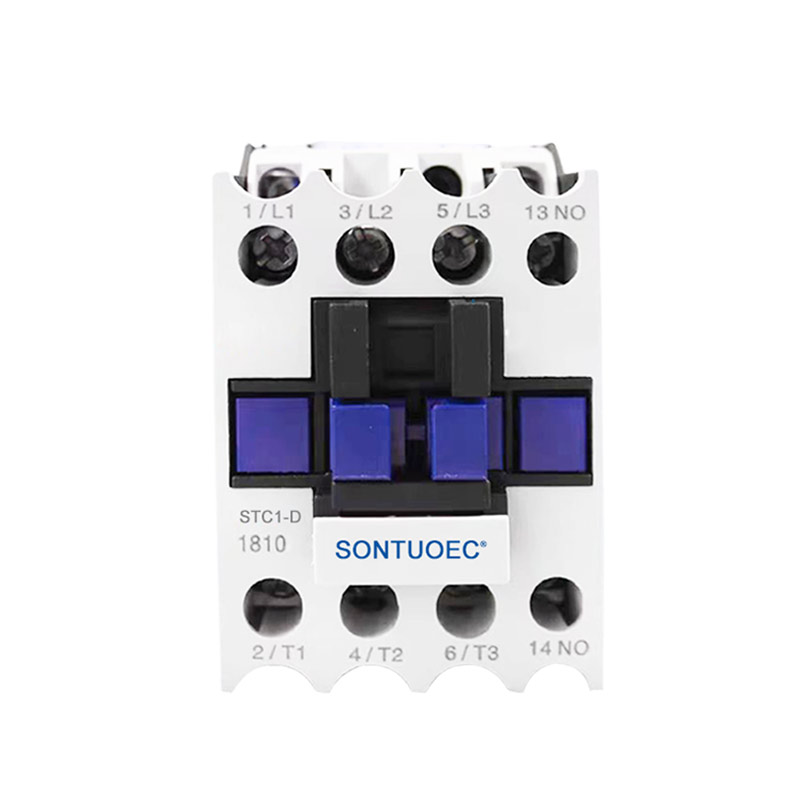

Modelo:STC1-D

Enviar consulta

Descrición do produto

Tipo		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Corrente de traballo clasificada (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente de traballo clasificada (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Clasificacións de potencia estándar de Motores de 3 fases 50/60Hz na categoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente de calor nominal (A)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3p+núm					3p+nc+núm

Características do produto

Alto rendemento: os contactores electrónicos están deseñados para ser os contactores selados máis pequenos, máis lixeiros e de menor custo na industria, con valoracións actuais ata 500A (a 85 ° C) e unha capacidade de interrupción de 2000a (a 320VDC).

Eficiencia enerxética: o aforro de enerxía de bobina incorporado opera só a 1,7W de potencia de mantemento (a 12VDC) e pode limitar a forza electromotiva inversa (EMF) a 0V.

Seguridade: o produto está herméticamente selado para a seguridade intrínseca e pode funcionar en ambientes explosivos ou duros sen oxidación nin contaminación da bobina ou contactos, incluíndo longos períodos de non operación.

Versatilidade: ofrécese contactos auxiliares opcionais para un control fácil da posición dos contactos de potencia. Tamén ten conexións flexibles de bobina/potencia.

Escenarios de aplicación

Os contactores de electrónica úsanse nunha gran variedade de aplicacións, incluíndo pero non limitadas a:

Sistemas de baterías: especialmente adecuado para aplicacións da Comunidade Europea (CE) onde se necesita marcar CE.

Protección e conmutación de circuítos: como a conmutación e a copia de seguridade de relés (tipo III), así como o control de potencia de tensión CC, a protección do circuíto e a seguridade no deseño AIAG QS9000.

Outras aplicacións industriais: tamén para automoción, aeroespacial, redes de comunicación, electrónica de consumo, médico e poder.
