Interruptor de circuítos eléctricos

Un interruptor eléctrico é un dispositivo de conmutación capaz de transportar e romper a corrente en condicións normais ou anormais de circuíto. A súa función principal é protexer o circuíto dos danos causados por sobrecargas, circuítos curtos e outras condicións anormais para garantir o funcionamento seguro e estable do sistema de enerxía. Cando se sobrecarga, o curtocircuíto e outros fallos ocorren no circuíto, o disyuntor eléctrico pode cortar rapidamente a corrente, evitar que a falla se expandise e protexa o equipo e a seguridade persoal.

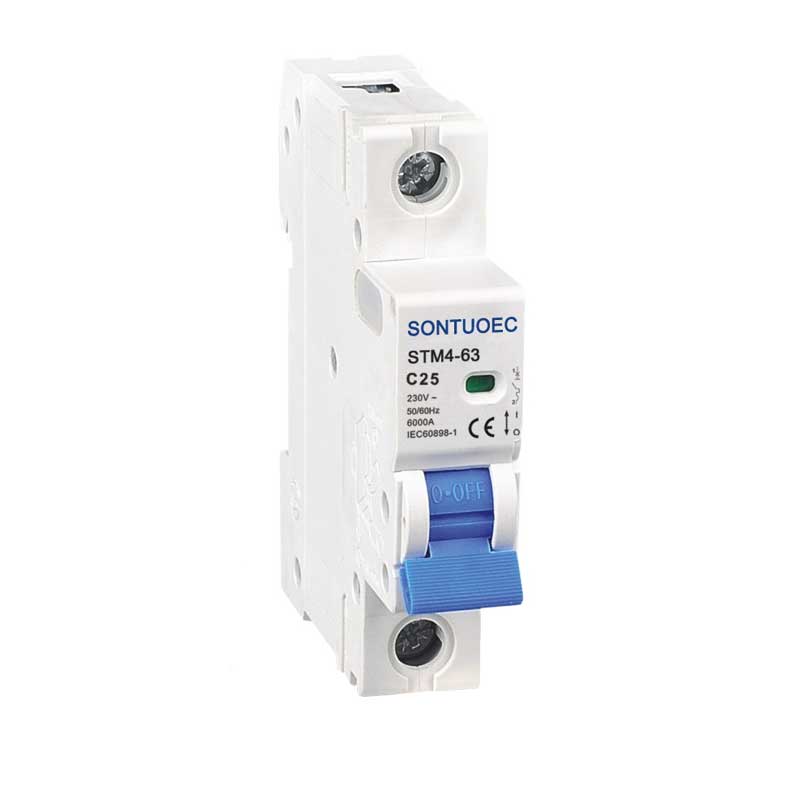

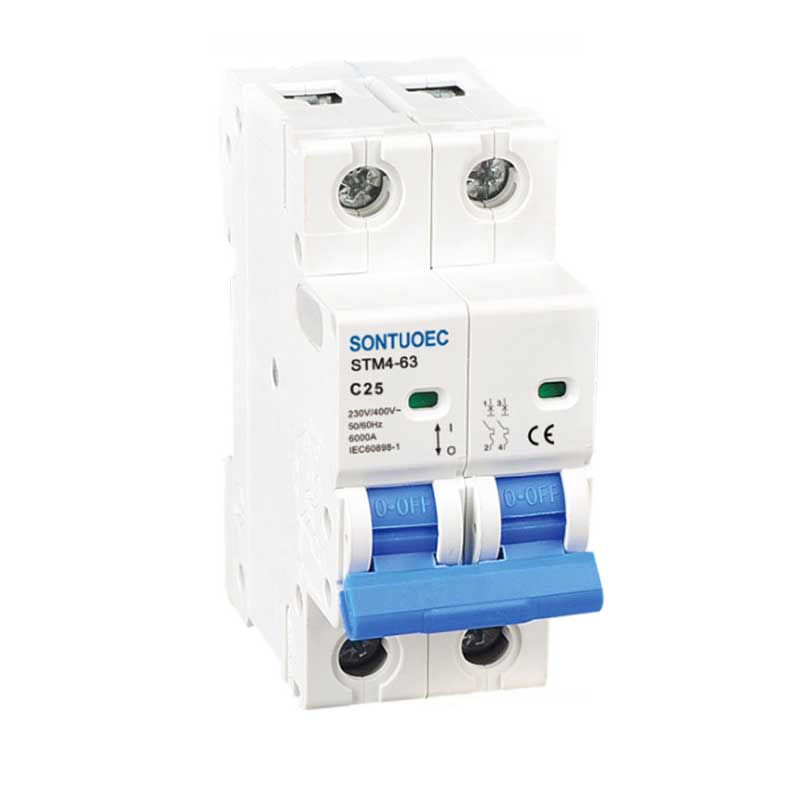

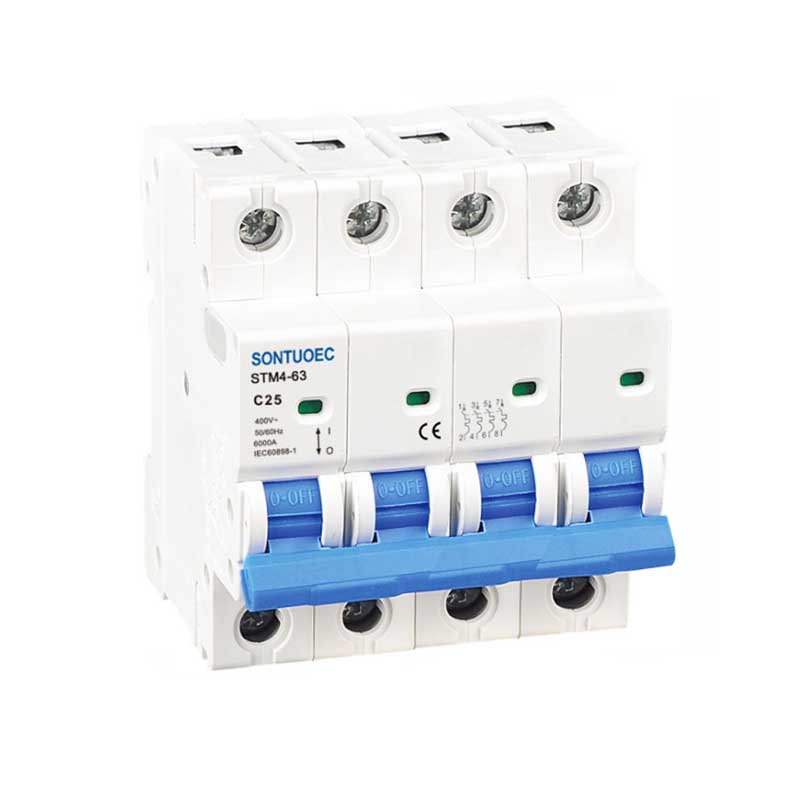

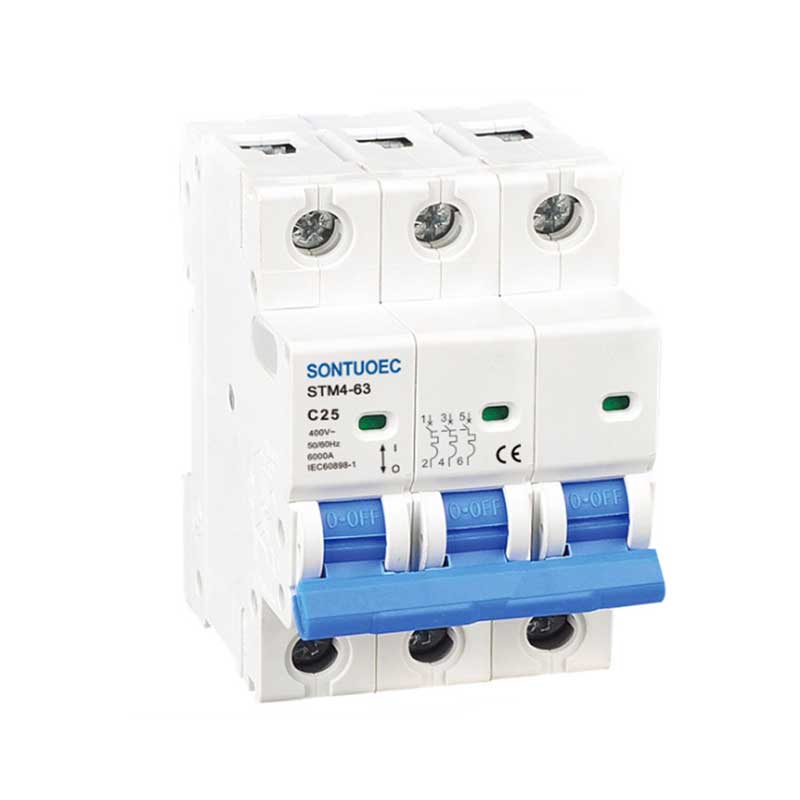

Modelo:STM4-63

Enviar consulta

Descrición do produto

Modelo	STM4-63
Estándar	IEC60898-1
Polo	1p, 2p, 3p, 4p
Capacidade de rotura de curtocircuíto	3ka, 4,5ka, 6ka
Clasificado Corrente (IN)	1,2,4,610,16,20,25,32,40,50,63A
Clasificado Tensión (un)	AC230 (240)/400 (415) v
Clasificado Frecuencia	50/60Hz
Curva de disparo	B, C, d
Magnético lanzamentos	B Curva: entre 3 pulgadas e 5 en
	C curva: entre 5in e 10 pulgadas
	D curva: entre 10 e 14 pulgadas
Electro-mecánica Endurance	máis 6000 ciclos

Principio de operación

O principio de traballo dos interruptores eléctricos baséase nos principios da indución electromagnética e da transmisión mecánica. Cando a corrente no circuíto supere o valor nominal, o elemento térmico dentro do interruptor quentará e producirá a deformación do bimetal, ou o electromagnet producirá suficiente succión para facer a actuación do mecanismo de desconexión, cortando así o circuíto. Ademais, o interruptor tamén ten un dispositivo de extinción de arco, que pode extinguir efectivamente o arco xerado ao romper a corrente e evitar que o arco prexudique equipos e persoal.

Compoñentes principais

O interruptor eléctrico xeralmente consiste en sistema de contacto, sistema de extinción de arco, mecanismo de funcionamento, dianteiro, cuncha e así por diante. O sistema de contacto úsase para conectar e desconectar o interruptor; O sistema de extinción de arco úsase para extinguir o arco xerado ao romper a corrente; O mecanismo de funcionamento úsase para realizar o funcionamento manual ou automático do interruptor; O tripper é a parte que desencadea a acción do interruptor segundo a situación de falla no circuíto; A cuncha úsase para protexer a estrutura interna do interruptor e evitar interferencias externas.
