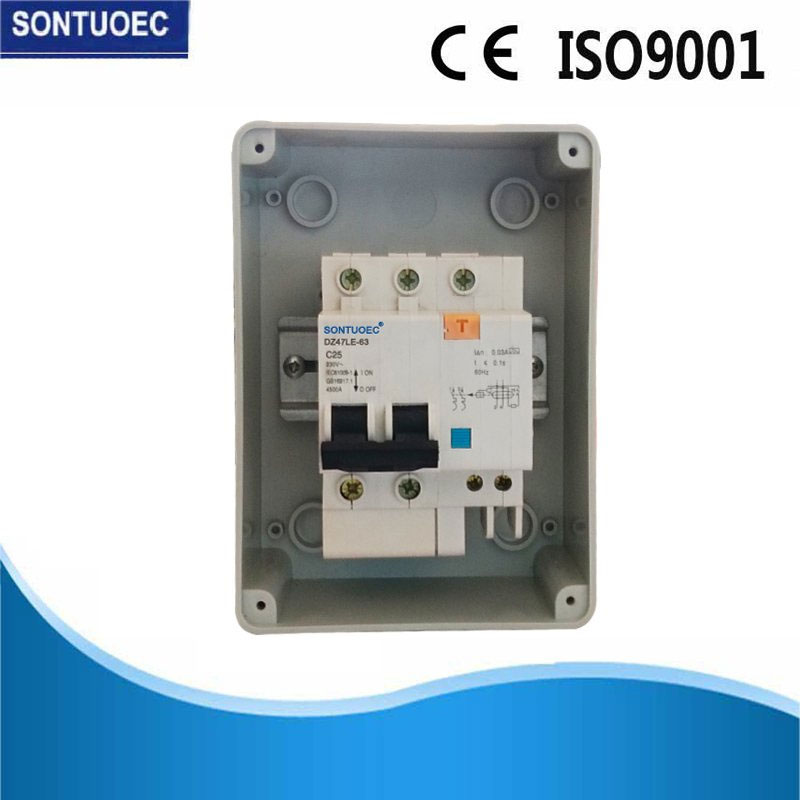

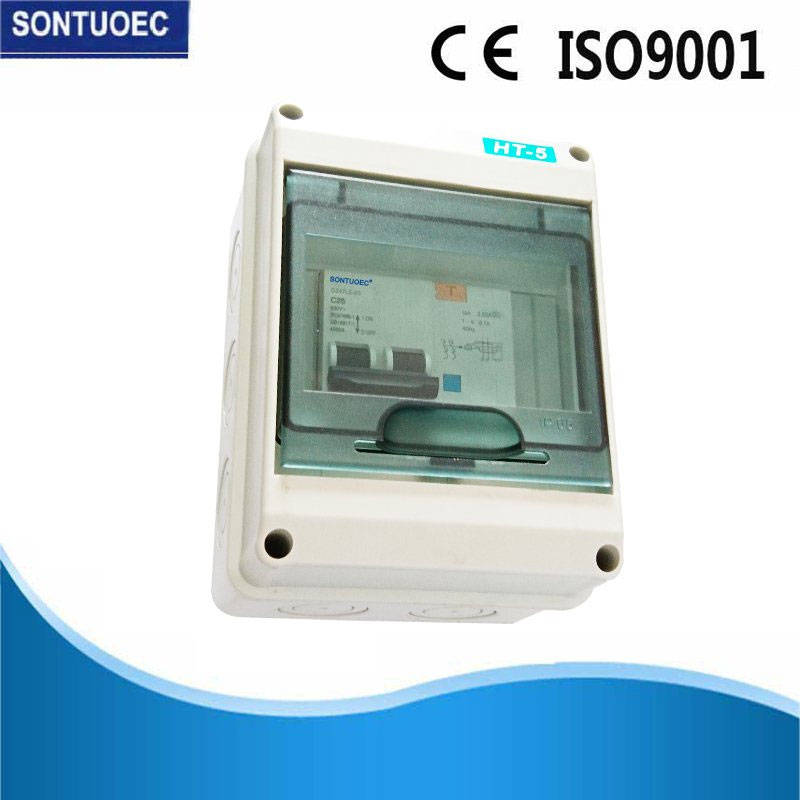

Interruptor RCBO de tamaño de aparencia unificada da serie Dz47le-63

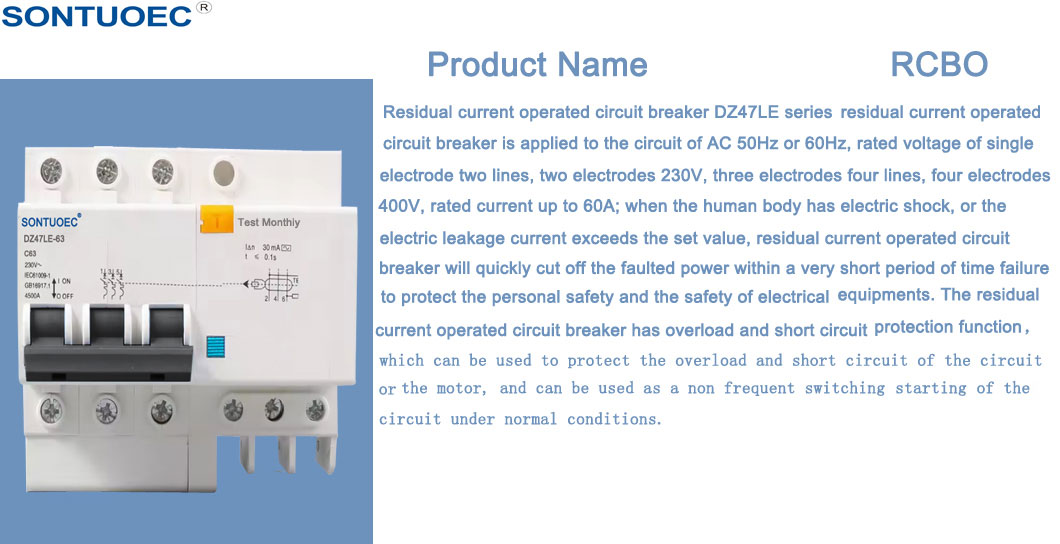

1.RCBO utilízase principalmente no sistema de distribución de terminales de baixa tensión de 50 Hz (60 Hz), tensión nominal de 230/400 V, corrente nominal de 6 A a 63 A. RCBO é igual á función MCB+RCD; Úsase para protección contra descargas eléctricas e protección de contacto indirecto humano, protección de equipos eléctricos cando o corpo humano toca electricidade ou a corrente de fuga da rede eléctrica supera o valor estipulado e protección contra sobrecarga e curtocircuíto; Tamén pode ser un operador sen frecuencia no circuíto, moi utilizado no distrito residencial e comercial. Cumpre coa norma IEC61009-1. 2.MCB utilízase en AC50/60Hz, tensión nominal de 230V3, 4 polos 400V, corrente nominal de 63A para protección contra sobrecargas e curtocircuítos, así como para conmutación non frecuente en casos normais. Úsase moito para a industria, o comercio e o fogar. Este produto cumpre coa norma IEC60898. 3.RCCB está de conformidade cos estándares de IEC61008.Pode cortar o circuíto de avaría inmediatamente en caso de perigo de descarga ou fuga a terra do tronco. Polo tanto, é axeitado para evitar o risco de descargas eléctricas e incendios causados por fugas de terra.

Modelo:DZ47LE-63

Enviar consulta

Descrición do produto

Especificacións:

RCBO

	Estándar	Unidade	IEC/EN 61009-1
Eléctrico	Modo		Tipo electrónico
características	Tipo (forma de onda da fuga terrestre detectada)		A, AC
	Característica de liberación termomagnética		B,C,D
	Intensidade nominal ln	A	6,10,16,20,25,32,40,63
	Polos	P	1P+N, 3P+N
	Tensión nominal Ue	V	AC 230, 400
	Sensibilidade nominal I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Capacidade de apertura e rotura residual nominal l△m	A	500
	Capacidade nominal de curtocircuíto Icn	A	6000
	Tempo de descanso baixo I△n	S	≤0,1
	Frecuencia nominal	Hz	50/60
	Tensión nominal de resistencia a impulsos (1,2/50) Uimp	V	4000
	Tensión de proba dieléctrica en ind.Freq durante 1 min	kV	2
	Tensión de illamento Ui	V	250
	Grao de contaminación		2
Características mecánicas	Vida eléctrica		4000
	Vida mecánica		10000
	Indicador de corrente de avaría		SI
	Grao de protección		IP20
	Temperatura ambiente	ºC	-5~+40(Aplicación especial consulte
	(con media diaria ≤35ºC)	ºC	corrección de compensación de temperatura)
	Temperatura de almacenamento	ºC	-25~+70
Instalación	Tipo de conexión de terminal		Cable/Barra tipo pin/Barra tipo U
	Tamaño do terminal superior/inferior para cable	mm2	25
	Tamaño do terminal superior/inferior para cable	AWG	5 de xullo de 18
	Tamaño terminal superior/inferior para barra colectora	mm2	25
	Tamaño terminal superior/inferior para barra colectora	AWG	3 de xullo de 18

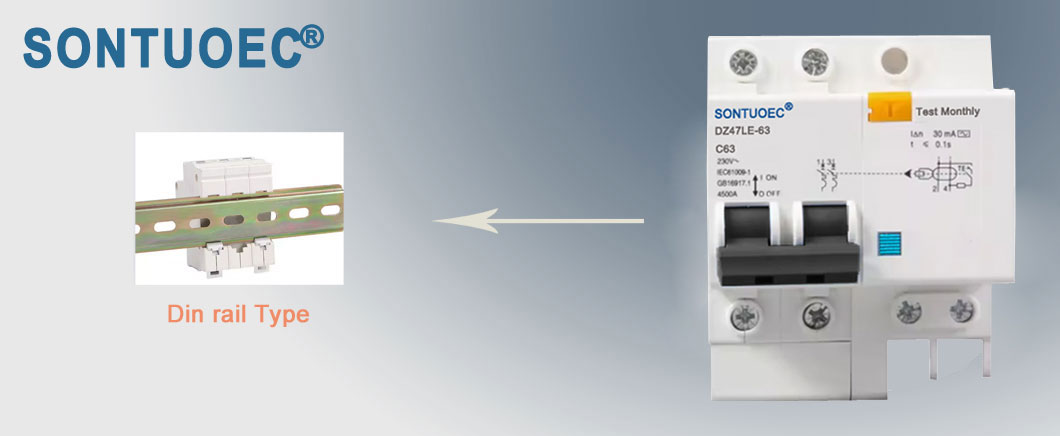

	Montaxe		Sobre carril DIN EN 60715 (35 mm) mediante dispositivo de clip rápido
	Conexión		Desde arriba

Vista xeral do produto:

1. Proporcionar protección contra fallas de terra/corriente de fuga e función de illamento

2. Alta capacidade de soportación de corrente de curtocircuíto3. Aplicable á conexión de barras tipo terminal e pin/garfo

5. Desconecte automaticamente o circuíto cando se produza un fallo de terra ou corrente de fuga e supere a sensibilidade nominal

6. Independente da fonte de alimentación e da tensión de liña, e libre de interferencias externas, flutuacións de tensión.

MCB

Modelo	MCB
Estándar	IEC 60898-1
Polo	1P, 2P, 3P, 4P
Curva de disparo	B,C,D
Capacidade nominal de curtocircuíto (Icn)	3KA,4.5KA,6KA,10KA
Corriente nominal (in)	1,2,4,6,10,16,20,25,32,40,50,63A
Tensión nominal (Un)	AC230(240)/400(415)V
Liberacións magnéticas	Curva B: entre 3 e 5 in
	Curva B: entre 3 e 5 in
	C curva: entre 5 e 10 polgadas
	C curva: entre 5 e 10 polgadas
	D curva: entre 10 e 14 in
	D curva: entre 10 e 14 in
Resistencia electromecánica	máis de 6000 ciclos C

RCCB


	Estándar	Unidade	IEC/EN 61008-1
Eléctrico	Tipo (forma de onda da fuga terrestre detectada)		AC, A
Característica	Corriente nominal In	A	16,25,32,40,63
	Polos	P	2,4
	Tensión nominal Ue	V	230/400
	Sensibilidade nominal I n	A	0,01,0,03,0,1,0,3
	Tensión de illamento Ui	V	500
	Fabricación residual clasificada e	A	630
	capacidade de rotura I m
	Intensidade de curtocircuíto I c	A	4500/6000
	Fusible SCPD	A	6000
	Tempo de descanso baixo I n	s	<0,1
	Frecuencia nominal	Hz	50/60
	Grao de contaminación		2
Mecánica I	Vida eléctrica	t	4000
características	Vida mecánica	t	20000
	Indicador de corrente de avaría		Si
	Grao de protección		IP20
	Temperatura ambiente	C	De -25C ata 40C
	(con media diaria de 35)
	Temperatura de almacenamento	C	De -25C ata 70C
