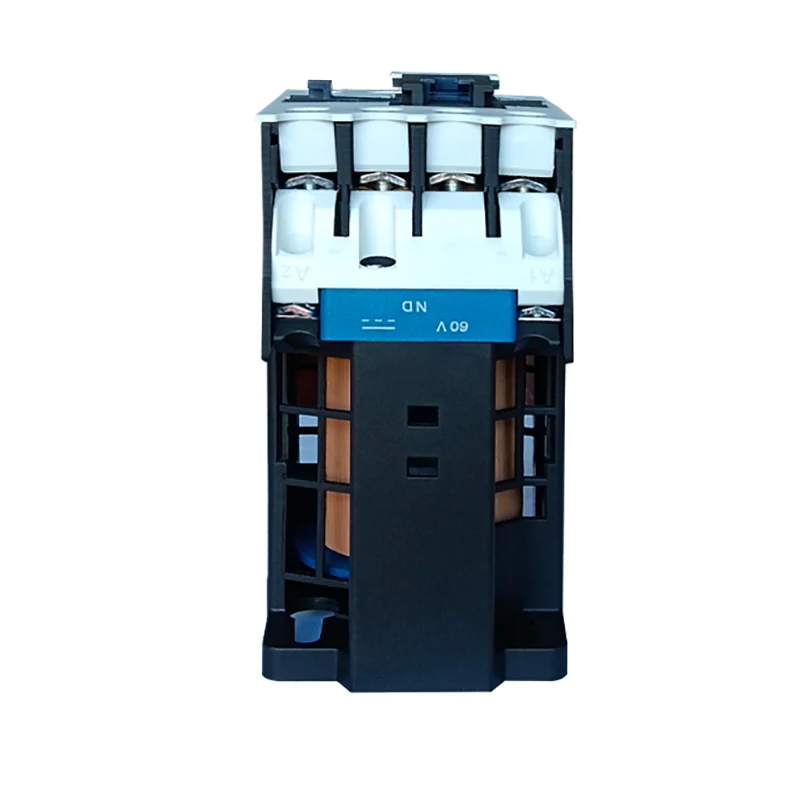

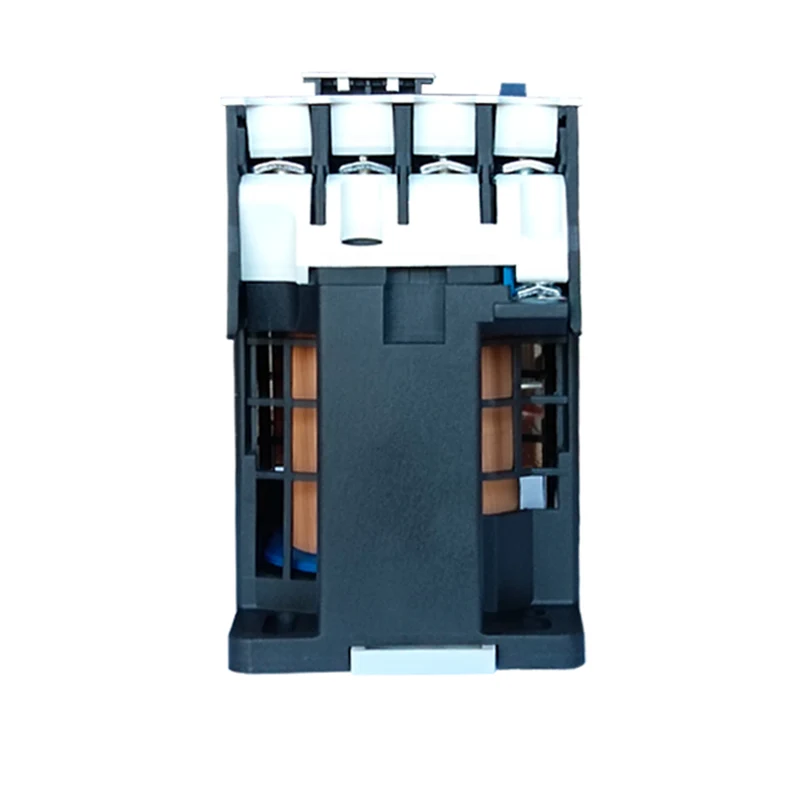

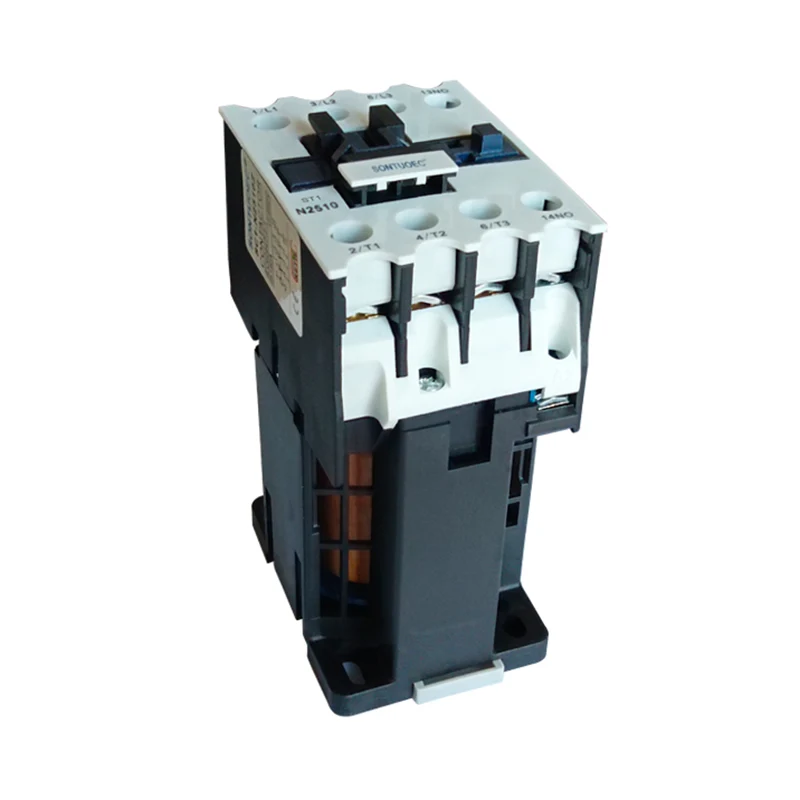

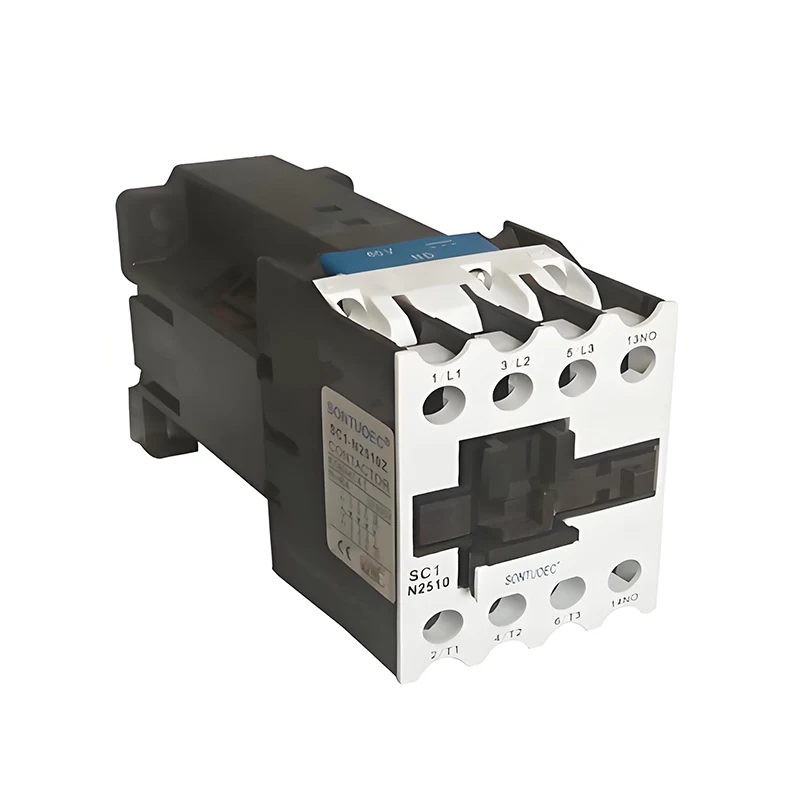

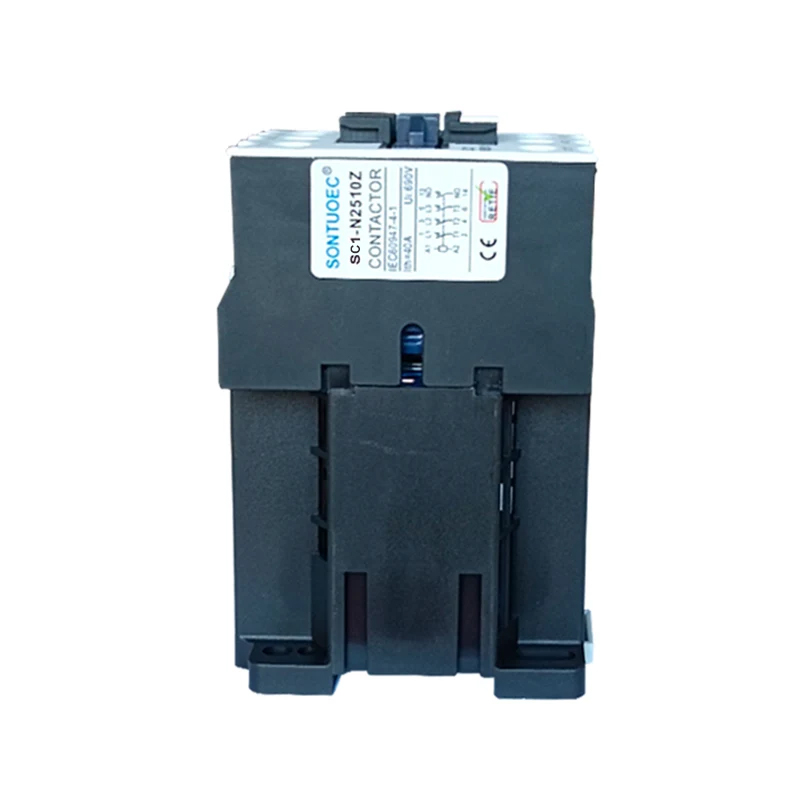

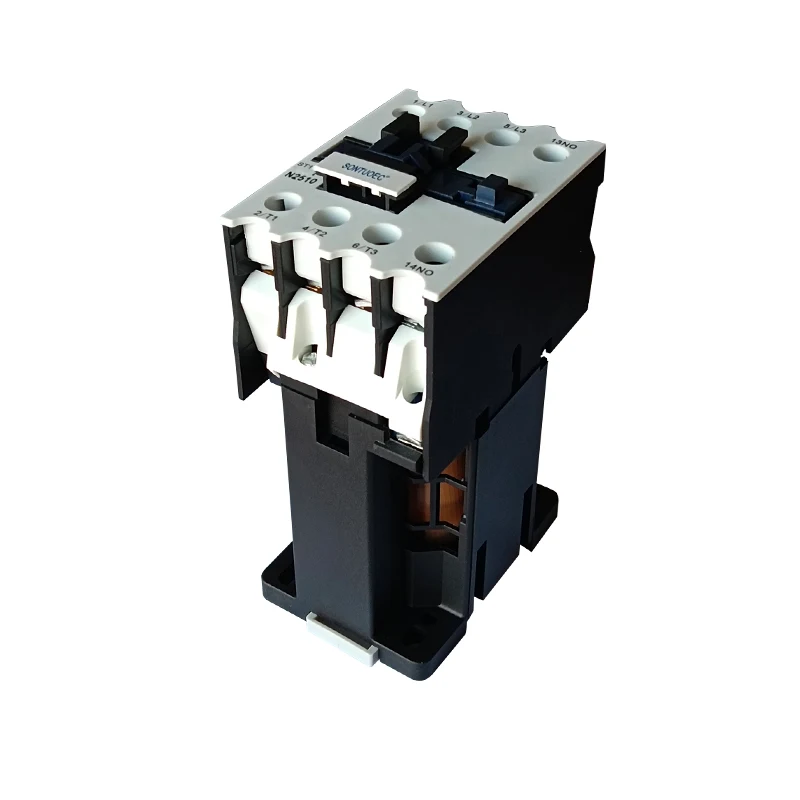

Contactor magnético DC

Principio de operación

Cando a bobina dun contactor magnético de corrente continua está alimentada, a corrente de corrente continua na bobina xera un campo magnético. Este campo magnético fará que o núcleo estático de ferro xere unha succión electromagnética, que atrae o núcleo de ferro en movemento, impulsando así o sistema de contacto a actuar. Normalmente, os contactos normalmente pechados abriranse e os contactos normalmente abertos pecharanse, dando conta do control ON/OFF do circuíto. Cando a bobina está desactivada, a succión electromagnética desaparece, o núcleo de ferro móbil se restablece baixo a acción da primavera e os contactos volven ao seu estado orixinal.

Estrutura e características principais

Sistema electromagnético: incluíndo a bobina, o núcleo de ferro estático e o núcleo de ferro en movemento e outros compoñentes, é a parte clave para xerar campo magnético e controlar a acción dos contactos.

Sistema de contacto: incluíndo contactos normalmente abertos e contactos normalmente pechados, usados ​​para controlar e desactivar o circuíto. Os materiais de contacto normalmente teñen unha boa condutividade eléctrica e un rendemento de alta temperatura.

Dispositivo de extinción de arco: usado para extinguir o arco cando o contacto está roto, para protexer o contacto dos danos. Para os contactores de gran capacidade, o deseño do dispositivo de extinción de arco é especialmente importante.

O contactor magnético de DC caracterízase por unha estrutura sinxela, unha acción fiable, unha longa vida e un mantemento doado. Ao mesmo tempo, debido ao uso de alimentación de corrente continua, ten un baixo consumo de enerxía e ruído.

Selección e precaucións

Ao seleccionar un contactor magnético de CC, hai que considerar os seguintes factores:

Tensión nominal: Asegúrese de que a tensión nominal do contactor seleccionado coincida coa tensión de corrente continua no circuíto.

Corrente nominal: Segundo a cantidade de corrente de carga no circuíto, seleccione un contactor co valor de corrente nominal adecuado. Ao mesmo tempo, tamén é necesario considerar a capacidade de sobrecarga e a capacidade de resistencia do curtocircuíto do contactor.

Formulario e número de contacto: Segundo a demanda de control de circuítos, seleccione o formulario e número de contacto adecuados. Por exemplo, son necesarios contactos normalmente abertos ou normalmente pechados e cantos contactos son necesarios.

Marca e calidade: elixe marcas coñecidas e produtos de alta calidade para garantir a fiabilidade e a vida útil do contactor. Ademais, considere factores como o servizo posvenda do produto e o soporte técnico.

Ao usar contactores magnéticos de DC, ten que prestar atención aos seguintes asuntos:

Cableado correcto: Asegúrese de que o cableado do contactor sexa correcto para evitar o cableado incorrecto que conduce ao fallo do circuíto ou aos danos ao contactor.

Inspección e mantemento regular: inspecciona e mantén regularmente o contactor, incluíndo a limpeza dos contactos, comprobando a resistencia á bobina e a resistencia ao illamento. Asegúrese de que o contactor estea en boas condicións de traballo.

Evite a sobrecarga e a curtocircuíto: Evite que o contactor funcione baixo a sobrecarga ou a curtocircuíto durante moito tempo para evitar danar ao contactor e afectar a estabilidade do circuíto.
