Interruptor de circuíto en miniatura de curva D MCB

Ao cumprir unha serie de normas internacionais de seguridade e certificacións autoritarias, Curve D MCB Miniature Circuit Breaker proporciona protección fiable para sistemas eléctricos e é moi utilizada nunha variedade de aplicacións onde se necesitan unha alta seguridade e estabilidade. Ao seleccionar e usar a curva D MCBs, recoméndase que a selección se basee en requisitos específicos do sistema eléctrico e características de carga e que se sigan os códigos de instalación e mantemento pertinentes.

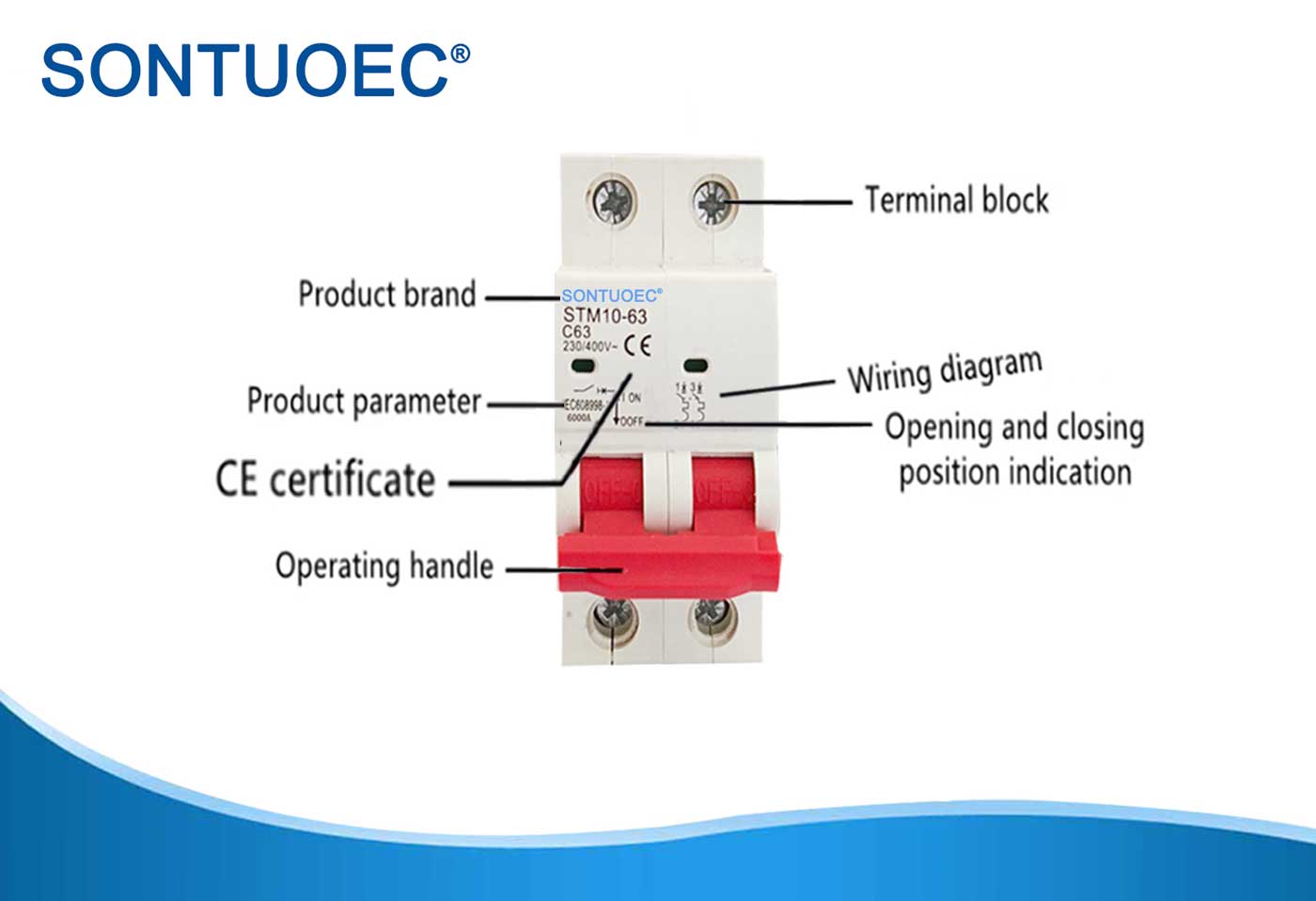

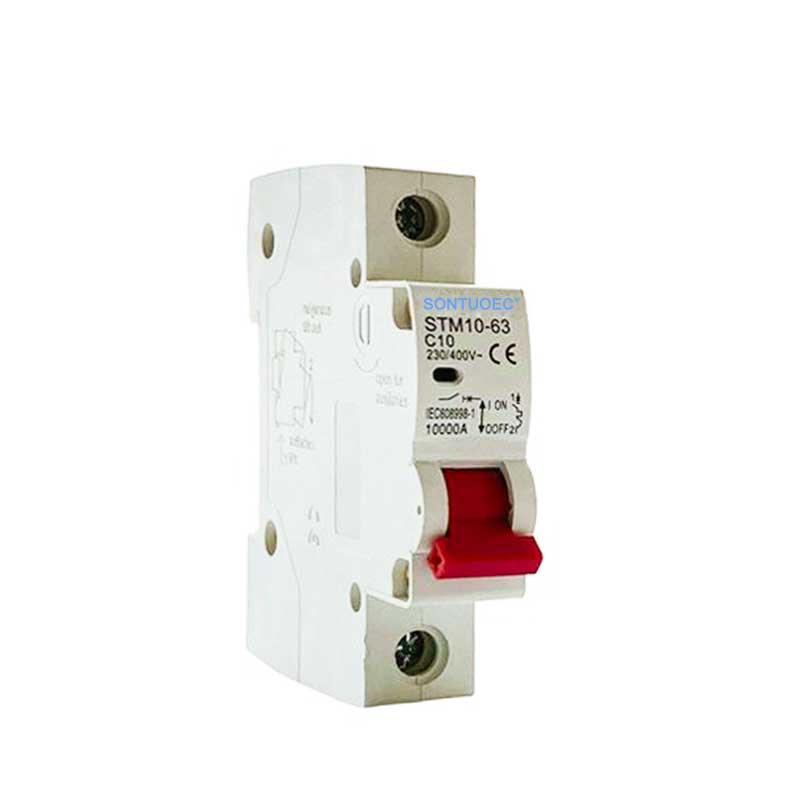

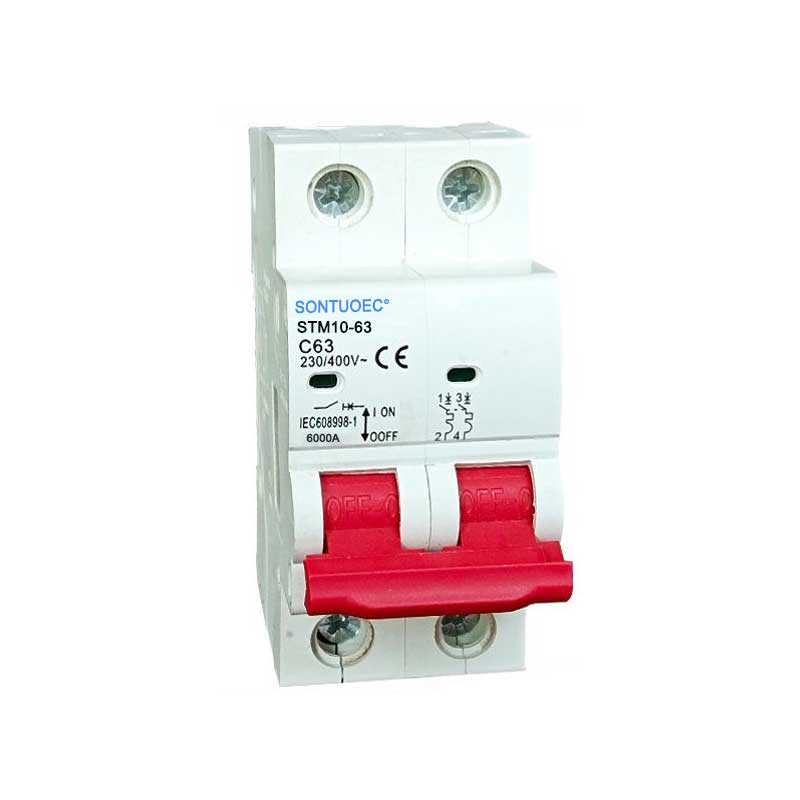

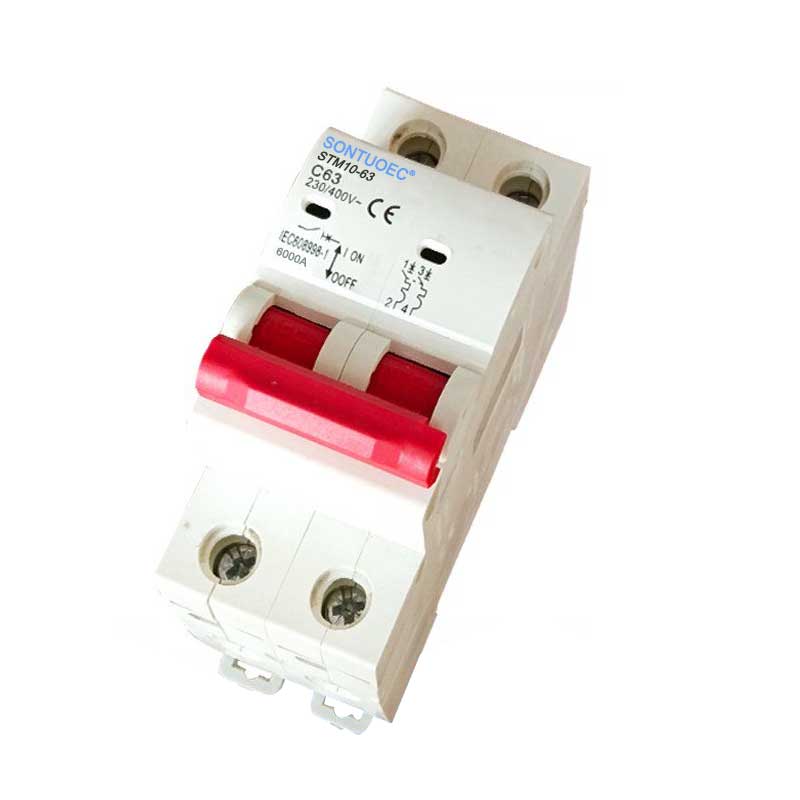

Modelo:STM10-63

Enviar consulta

Descrición do produto

Estándar		IEC/EN 60898-1
Eléctrico Características	Corrente clasificada en	A	1,2,4,610,16,20,25,32,40,50,63A
	Postes	P	1p, 2p, 3p, 4p
	Tensión nominal UE	V	AC 230/400
	Tensión de illamento IU	V	500
	Frecuencia nominal	Hz	50/60
	Capacidade de rotura clasificada	A	3000, 4500, 6000
	Tensión de soporte de impulso nominal (1,2/50) UIMP	V	4000
	Tensión de proba dieléctrica en Ind.Freq.Por 1 min	Kv	2
	Grao de contaminación		2
	Característica de liberación termo-magnética		B, C, d
Mecánica Características	Vida eléctrica	t	4000
	Vida mecánica	t	10000
	Título de protección		IP20
	Temperatura de referencia para a configuración de elemento térmico	ºC	30
	Temperatura ambiente (coa media diaria ≤35 ºC)	ºC	-5 ~+40 (aplicación especial consulte corrección de compensación de temperatura)
	Temperatura de almacenamento	ºC	-25 ~+70
Instalación	Tipo de conexión terminal		Barra de autobuses tipo cable/pin
	Tamaño do terminal superior/inferior para cable	MM2	25
		Awg	18-3
	Tamaño terminal Top/Bottom para Busbar	MM2	25
		Awg	18-3
	Par de apertura	N*m	2
		In-LBS	18
	Montaxe		en Din Rail EN 60715 (35 mm) mediante un dispositivo de clip rápido
	Conexión		De arriba e inferior

Características do produto

 Corrente e tensión clasificadas: a curva D MCBs son adecuadas para unha ampla gama de correntes nominales, como 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, etc., así como para os rangos de tensión como 110V, 220V, 400V, etc., e para frecuencias de 50/60hz.

 Características de retirada: a curva D MCBS son especialmente adecuadas para cargas altas e sistemas de distribución que xeran grandes correntes de entrada, como equipos eléctricos que xera correntes pulsadas, pequenos motores, etc. Pódense usar nunha ampla gama de aplicacións, como sistemas de distribución de enerxía, sistemas de distribución de enerxía e sistemas de alimentación. A súa corrente de ruptura instantánea é normalmente de 10-40 veces a corrente nominal, o que significa que pode cortar os circuítos rapidamente e protexer o equipo dos danos durante os aumentos repentinos da corrente.

 Protección de curtocircuíto: os MCBs de curva D teñen unha alta capacidade de rotura de curtocircuíto, como a capacidade de rotura de curtocircuíto nominal de 6ka para algúns produtos, que poden protexer de forma fiable os circuítos das correntes de curtocircuíto.

 Normas e certificacións de seguridade: estes produtos normalmente cumpren unha serie de normas de seguridade internacionais, como EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etc., e obtiveron certificados autoritarios como CE, CB, CCC, TUV, etc., para asegurarse de que os produtos sexan seguros e fiables.

Curve D MCB Miniature Circuit Breaker
