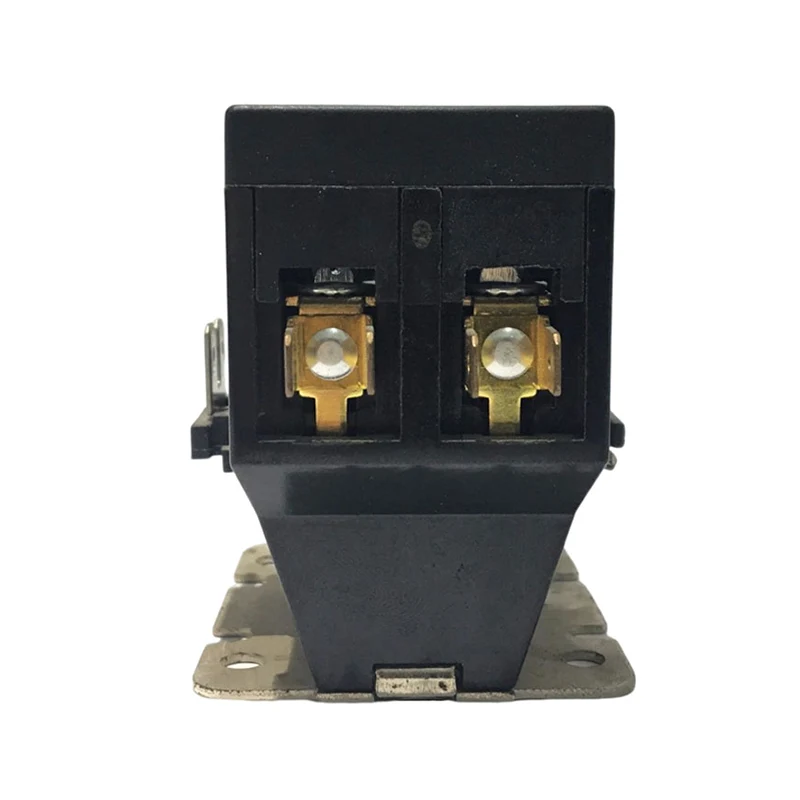

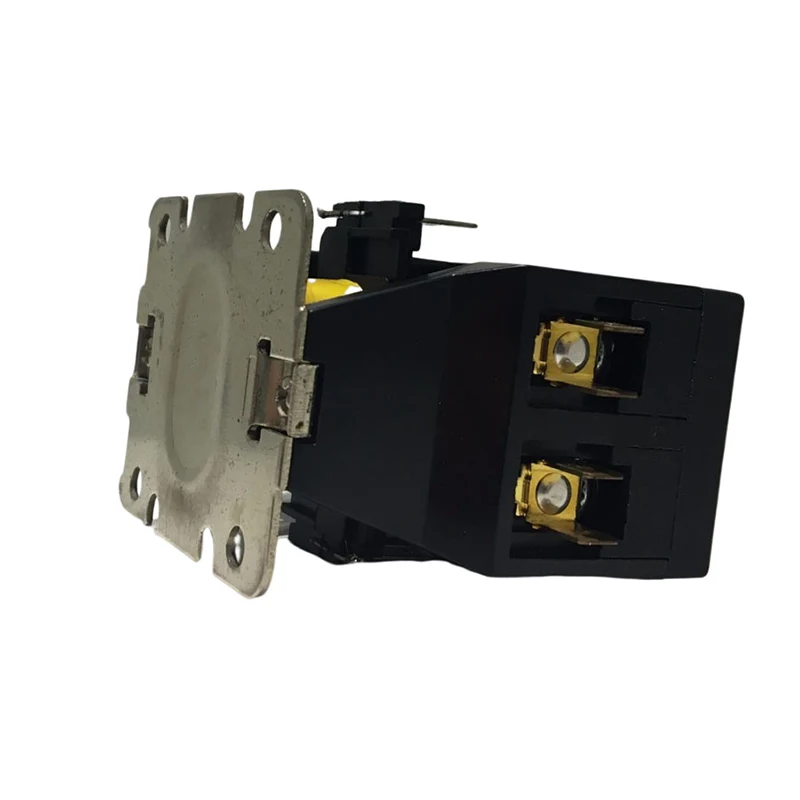

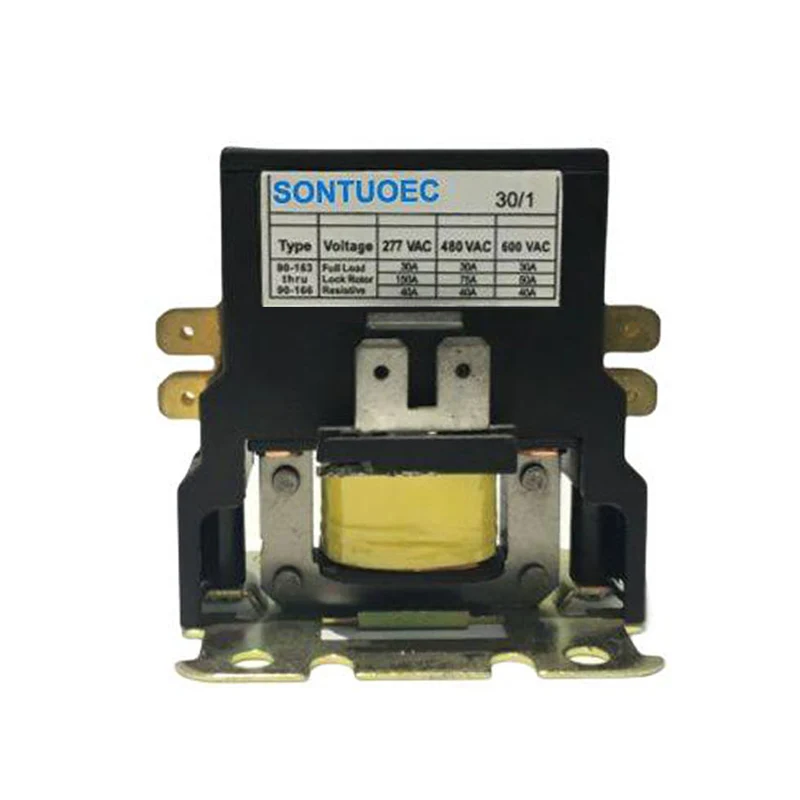

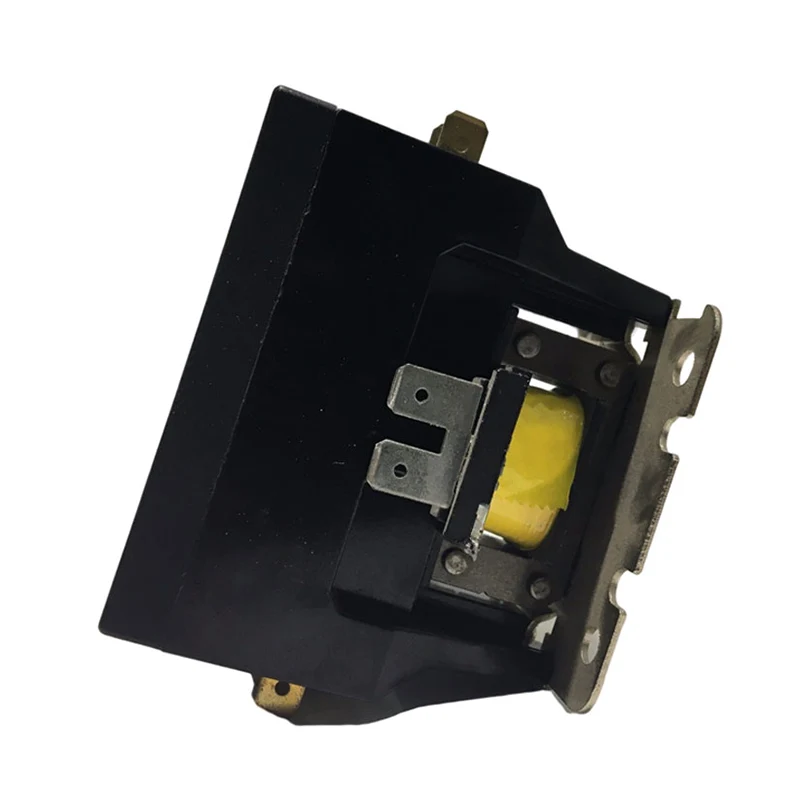

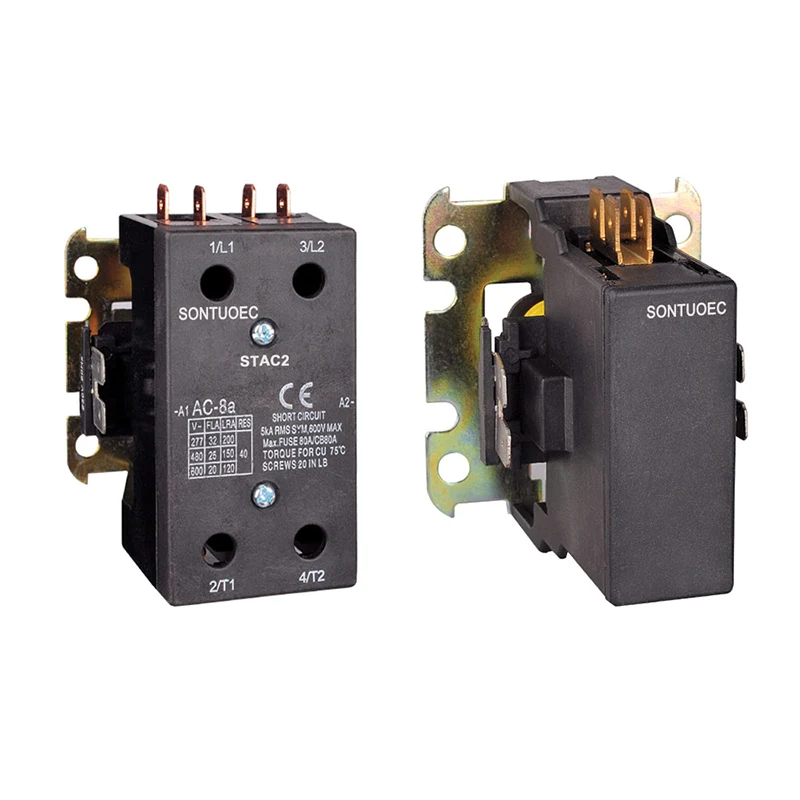

Aire acondicionado Contador de CA

Aire acondicionado Os contactores de CA son un contactor de CA de propósito definido están deseñados para o seu uso en refrixeración, aire acondicionado e sistemas de calefacción eléctrica. As conexións de alimentación pódense facer con terminais de parafuso con conexións rápidas ou terminais de Lug con conectacións rápidas

Enviar consulta

Descrición do produto

Modelo nº	Carga completa	Amplificadores resistivos (A)	Pole No.	Tensión en bobina ( V v)	Tensión de liña (V)	Max HP		-
Modelo nº	Amplificadores (A)	Amplificadores resistivos (A)	Pole No.	50/60Hz	Tensión de liña (V)	Tensión (V)	Solteiro Fase	Tres Fase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Material illante	O bloque de contacto e o transportista son de alta calidade Resina termoseting de calidade eléctrica
Rango de temperatura	-40 ° F a 150 ° F; -5-+40
Vida mecánica (sen carga)	Conforma co estándar de especificacións UL e ARI
Vida eléctrica	Axústase ás especificacións de UL e ARI Estándar
Peso (aproximado)	9,25 oz
Frecuencia de bobinas	50/60Hz
Illamento de bobinas	Clase B (130ºC)
Terminación	Conector de presión e dobre 1/4 q.c
Operar	85% de colexio de bobinas nominais; 110% máximo seguro operar
Ciclo de traballo	Continuo

Estrutura e características

Estrutura:

Sistema electromagnético: inclúe compoñentes como bobinas, núcleos, etc., que se usan para xerar fluxo magnético para impulsar a apertura e peche do sistema de contacto.

Sistema de contacto: inclúe contacto principal e contacto auxiliar. O contacto principal úsase para levar a corrente nominal do sistema de aire acondicionado, mentres que o contacto auxiliar úsase para realizar a transmisión e a retroalimentación do sinal de control.

Dispositivo de extinción de arco: usado para extinguir o arco xerado cando o contacto está desconectado para protexer o contacto dos danos.

Dispositivo de disipación de cuncha e calor: usado para protexer os compoñentes internos do ambiente externo e proporcionar a función de disipación de calor necesaria.

Características:

Especialización: deseñado para sistemas de aire acondicionado para satisfacer as necesidades dos sistemas de aire acondicionado para o control eléctrico.

Fiabilidade: o sistema de contacto está feito de materiais de alta calidade cunha boa condutividade eléctrica e resistencia á abrasión para garantir un funcionamento estable a longo prazo.

Seguridade: equipado cun dispositivo de extinción de arco perfecto, evitando eficazmente os danos no arco nos contactos e no ambiente circundante.

Compatibilidade: compatible cunha ampla gama de sistemas de aire acondicionado e sistemas de control eléctrico, convenientes para a instalación e posta en servizo.

Principio de traballo

Cando a bobina do contactor de aire acondicionado de 2p está activada, o núcleo de ferro faise magnético e atrae o sistema de contacto para pechar, conectando así o sistema de aire acondicionado á fonte de enerxía. Cando a bobina está desactivada, o núcleo de ferro perde o seu magnetismo e o sistema de contacto estará separado pola acción da primavera, desconectando así o sistema de aire acondicionado da fonte de enerxía. Deste xeito, o contactor pode realizar un control remoto do sistema de aire acondicionado.
